68 MAGYAR
2 Mûszaki adatok
Feszültség ................................................. max. 250 V AC
Állandó áram ............................................. 10 A
Bekapcsoló áram EN 60947-5-1 / AC-15 szabvány szerint
Kapcsolás gyakorisága .............................. max. 50/min.
Környezeti hőmérséklet min./max. ............. -5 °C / +40 °C (23 °F / +104 °F)
Súly ........................................................... 1,50 kg / 3,3 lb
Védelmi osztály .......................................... I
Védettségi mód .......................................... IP 65
3 A használat ismertetése
Mielőtt a berendezést áram alá helyezzük: Földelő csatlakozóval ellátott megfelelő dugót
használjunk, és győződjünk meg arról, hogy a dugaszoló aljzat hozzáférhető helyen van. A
lábka
pcsoló teljes ellenőrzést biztosít a gép felett, mely csak akkor működik, ha a pedál le
van nyomva. A saját biztonságunk érdekében győződjünk meg arról, hogy a lábkapcsoló
szabadon működtethető, és úgy állítsuk, hogy minden vezérlés könnyedén elvégezhető
legyen.

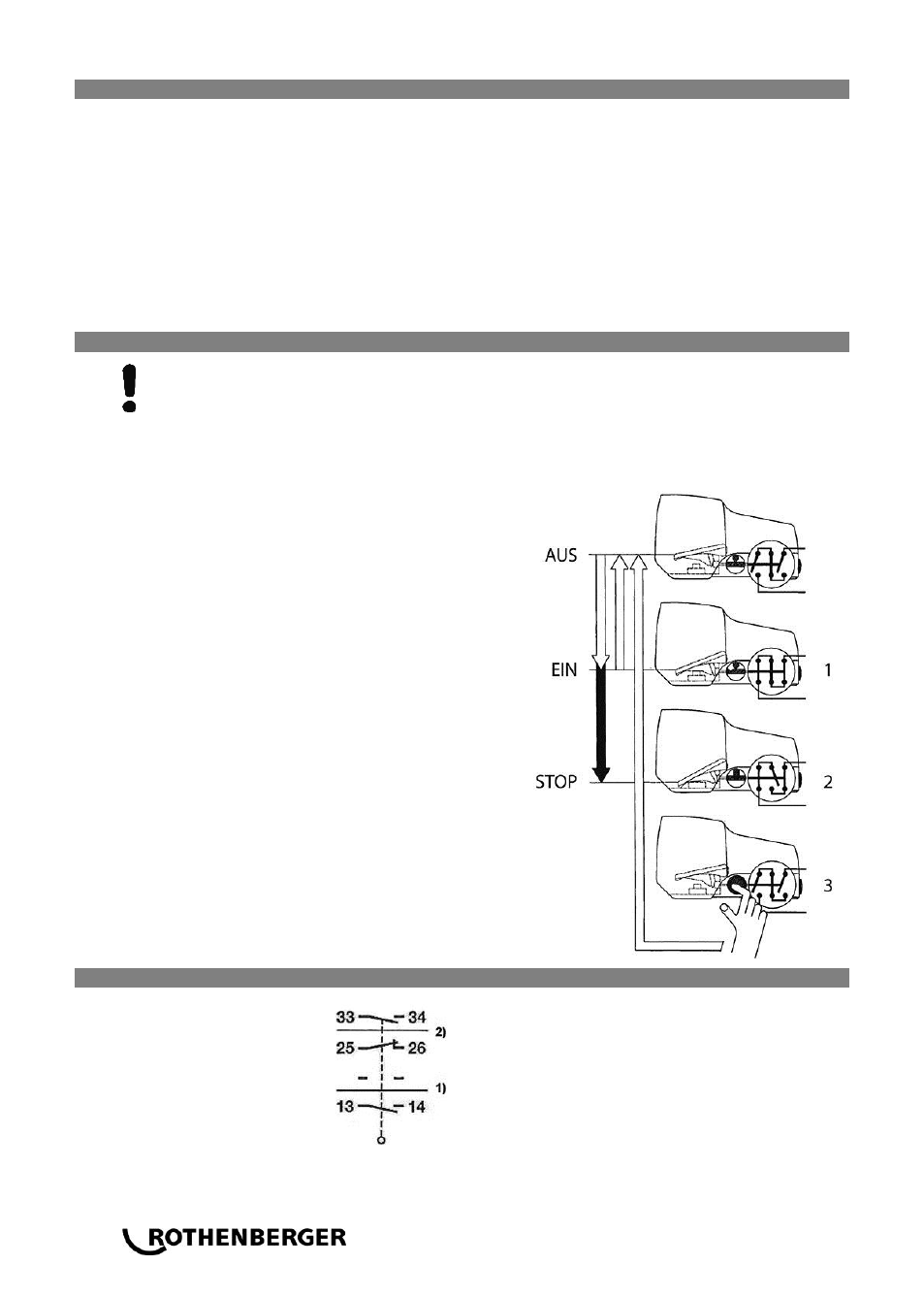

1. Pedál működtetése a nyomásközéppontig:
A munkakapcsolat zárva, a munkafolyamat
megindítva.
2. Vészhelyzetben működtetés a nyomás-
középpont ellenállással:
A munkakapcsolat megszakítva és lezárva, a
munkafolyamat megszakítva. Ha nem
működteti a pedált, ebben a fázisban a zár
akkor is Ki állásban marad. A gép mozgó
részeinek véletlen elindulása vagy ismételt
indítása így biztonságosan
elkerülhető.
3. Feloldás:
Csak a veszélyes helyzet megszűnése után
engedélyezi ismét a kézi feloldás
(nyomógomb a házon oldalt) az érintkezést; a
munkafolyamat ismételten elindítható a pedál
nyomásközéppontig tartó működtetésével.
4 Kapcsoló elektromos csatlakoztatása
Kapcsolási rajz:
1. Nyomásközéppont
2. Szüneteltetés
