24 ITALIANO
2 Dati tecnici
Tensione .................................................... max. 250 V AC
Corrente permanente ................................. 10 A
Corrente di inserzione ai sensi di EN 60947-5-1 / AC-15
Frequenza del cambio ............................... max. 50/min.
Temperatura ambiente min./max ............... -5 °C / +40 °C (23 °F / +104 °F)
Peso .......................................................... 1,50 kg / 3,3 lb
Classe di protezione .................................. I
Tipo di protezione ...................................... IP 65
3 Descrizione funzionalità
Prima di collegarsi all’alimentazione elettrica: Usare una spina appropriata, che sia dotata
di un collegamento di messa a terra, e accertarsi che la presa sia in una posizione acces-
sibile. L’interruttore a pedale garantisce il controllo completo della macchina, e funziona
soltanto quando viene premuto. Per operare con la massima sicurezza, assicurarsi che
l’interruttore a pedale funzioni liberamente e posizionarlo in modo che tutti i comandi pos-
sano essere facilmente raggiunti.

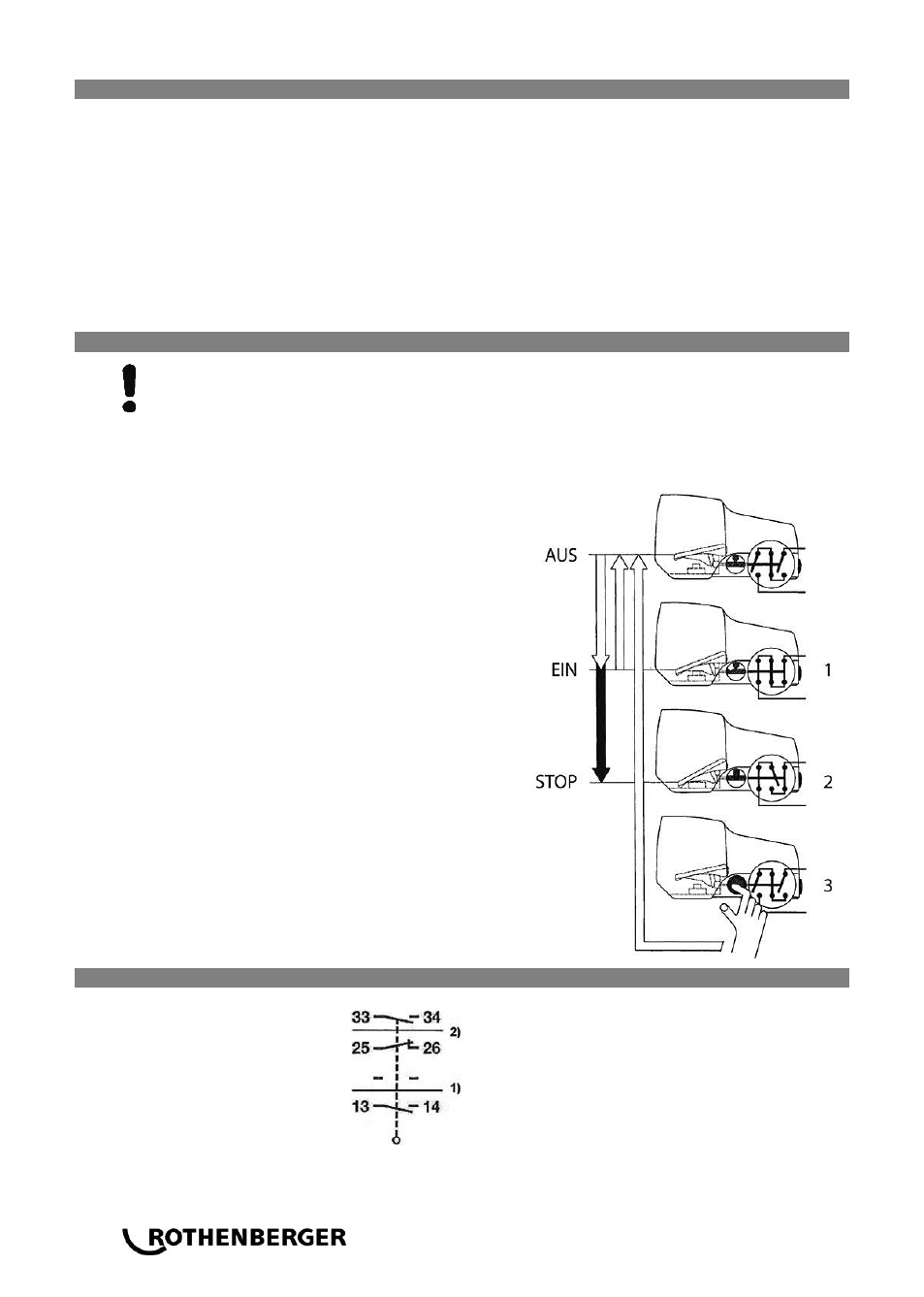

1. Azionamento del pedale fino al centro di
pressione:
Il contatto di lavoro è chiuso, il processo di
lavoro è avviato.
2. In una situazione di emergenza, aziona-
mento oltre la resistenza del centro di
pressione:
Il contatto di lavoro è interrotto e serrato, il
processo di lavoro è interrotto. Anche non
azionando il pedale in questa fase, il serraggio
persiste nella posizione di spento. In tal modo
è possibile evitare una riaccensione inavvertita
o un nuovo avvio di componenti mobili della
macchina.
3. Sblocco:
Solo dopo che la situazione di pericolo è stata
rimossa, uno sblocco manuale (tasto laterale
sulla scatola) libera di nuovo i contatti; il pro-
cesso di lavoro può essere riavviato azionan-
do il pedale fino al centro di pressione.
4 Allaccio elettrico dell'interruttore
Schema elettrico:
1. Centro di pressione
2. Tacca
