IT

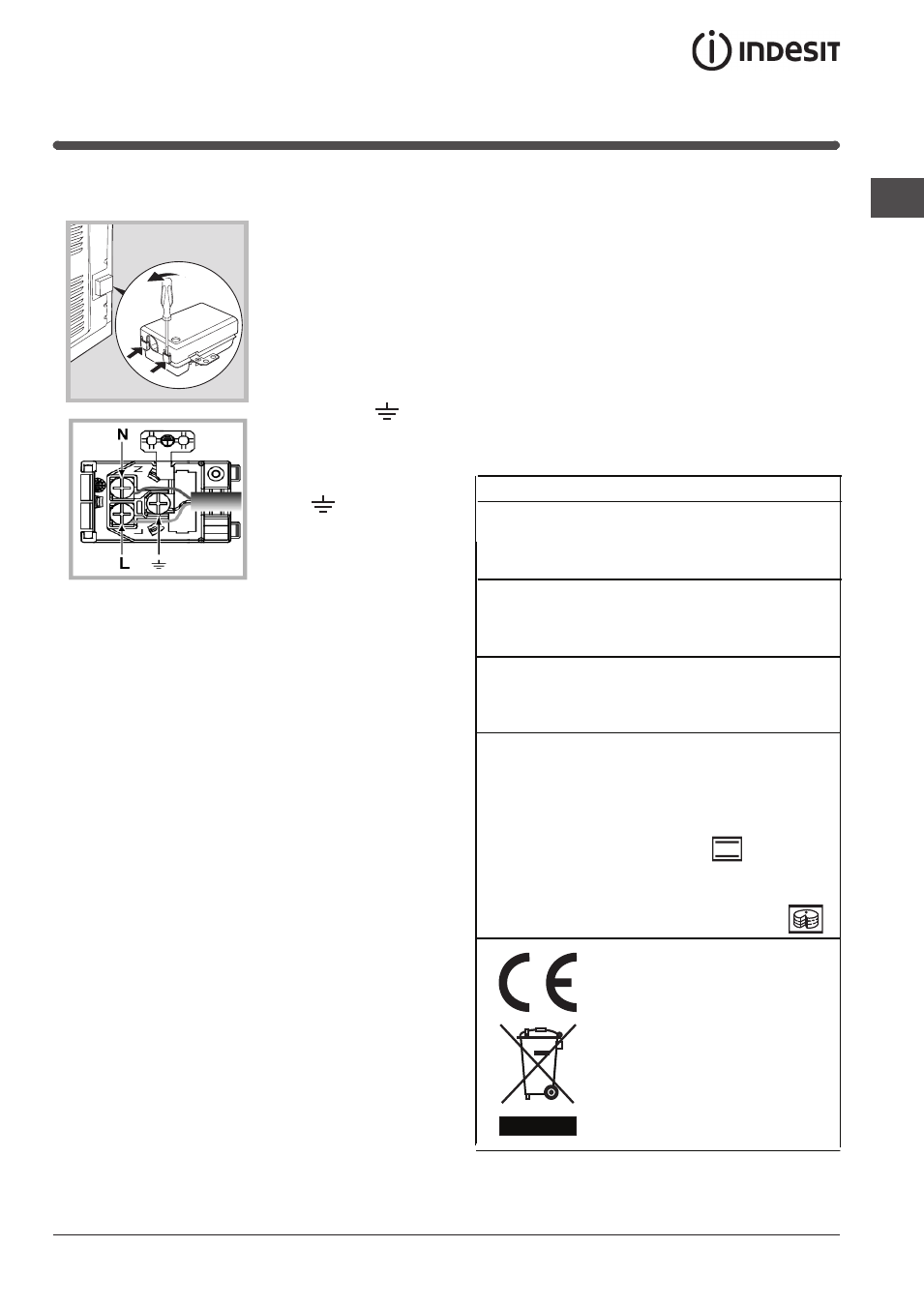

Montaggio del cavo di alimentazione
1. Aprire la morsettiera
facendo leva con un
cacciavite sulle linguette
laterali del coperchio:
tirare e aprire il
coperchio (vedi figura).
2. Mettere in opera il
cavo di alimentazione:
svitare la vite del
serracavo e le tre viti
dei contatti L-N-
e
poi fissare i cavetti
sotto le teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
Verde
(vedi figura).
3. Fissare il cavo
nell’apposito
fermacavo.
4. Chiudere il coperchio
della morsettiera.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche (vedi a fianco).
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall’interruttore). Il cavo di alimentazione deve
essere posizionato in modo tale che in nessun punto
superi di 50°C la temperatura ambiente.
! L’installatore è responsabile del corretto
collegamento elettrico e dell’osservanza delle norme
di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di
legge;
• la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
TARGHETTA CARATTERISTICHE
Dimensioni
larghezza cm 43,5
altezza cm 32 ,4
profondita cm 40,6
Volume
lt. 58
Collegamenti
elettrici
tensione a 220-240V~ 50/60Hz
(vedi targhetta caratteristiche)
potenza massima assorbita
2800W
riscaldamento: Tradizionale;
Consumo energia dichiarazione
Classe convezione Forzata -
funzione di riscaldamento:
Pasticceria.
Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 2006/95/CEE del
12/12/06 (Bassa Tensione) e
successive modificazioni
- 2004/108/CEE del15/12/04
(Compatibilità Elettromagnetica) e
successive modificazioni
- 93/68/CEE del 22/07/93 e
successive modificazioni.
- 2002/96/CE e successive
modificazioni.
FIM 734 K.A IX
FIM 738 K.A IX
lt. 60
4
FIM 734 K.A IX FIM 738 K.A IX
larghezza cm 45,5
altezza cm 32 ,4
profondita cm 40,6
ENERGY LABEL
and ECODESIGN
ENERGY LABEL
and ECODESIGN
ENERGY LABEL e ECODESIGN
Regolamento (EU) No 65/2014 che integra
la Direttiva 2010/30/EU.
Regolamento (EU) No 66/2014 che integra
la Direttiva 2009/125/EC.
Norma EN 60350-1
Norma EN 50564
