FR

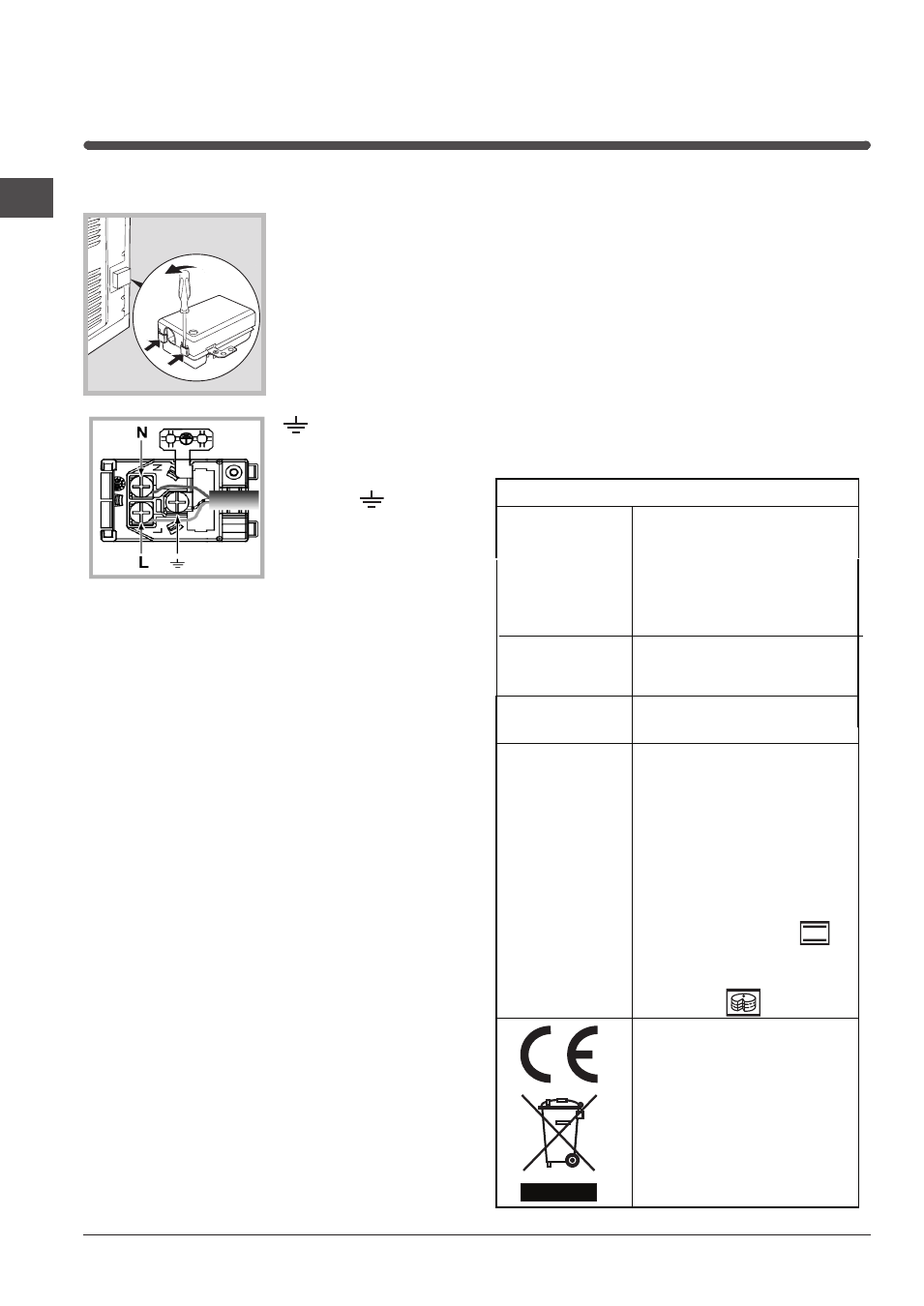

Montage du câble d’alimentation
1. Pour ouvrir le bornier,
faire pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirer et ouvrir
le couvercle (voir figure).
2. Montage du câble
d’alimentation :
dévisser la vis du serre-
câble ainsi que les trois
vis des contacts L-N-
puis fixer les fils
sous les têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert
(voir
figure
).
3. Fixer le câble dans
le serre-câble prévu.
4. Fermer le couvercle
du bornier.
Branchement du câble d’alimentation au réseau
électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir ci-contre).
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par l’interrupteur).
Le câble d’alimentation ne doit atteindre, en aucun
point, des températures dépassant de 50°C la
température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous
que:
• la prise est bien munie d’une terre conforme à la
loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique (voir ci-dessous);
• la tension d’alimentation est bien comprise entre
les valeurs indiquées sur la plaquette signalétique
(voir ci-dessous);
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la
prise ou la fiche, n’utilisez ni rallonges ni prises
multiples.
! Après installation de l’appareil, le câble électrique
et la prise de courant doivent être facilement
accessibles
!
Le câble ne doit être ni plié ni excessivement
écrasé.
!
Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir
Assistance
).
! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
PLAQUETTE SIGNALETIQUE
Dimensions
largeur cm 43,5
hauteur cm 32,4
profondeur cm 40 ,6
Volume
Raccordements
électriques
tension 220-240V~ 50/60 Hz
puissance maximale absorbée
2800W
Consommation énergie convection
Naturelle – fonction four :
Traditionnel ;
Consommation énergie déclaration
Classe convection Forcée
–
fonction four : Pâtisserie
.
Cet appareil est conforme aux
Directives Communautaires
suivantes : 2006/95/CEE du
12/12/06 (Basse Tension) et
modifications successives
- 2004/108/CEE du 15/12/04
(Compatibilité Electromagnétique)
et modifications successives
- 93/68/CEE du 22/07/93 et
modifications successives.
- 2002/96/EC et modifications
successives.
25
ÉTIQUETTE ÉNERGIE et
ÉCOCONCEPTION
Directive de l’UE n°65/2014 intégrant la
Directive 2010/30/UE.
Règlement n°66/2014 de l’UE intégrant
la Directive 2009/125/EC. Norme EN
60350-1,
Norme EN 50564
lt. 58 FIM 734 K.A IX
FIM 738 K.A IX lt. 60
FIM 734 K.A IX
FIM 738 K.A IX
largeur cm 45,5,
hauteur cm 32,4
profondeur cm 40 ,6
Dimensions
