69
DK 555 mm
55 mm
475 mm

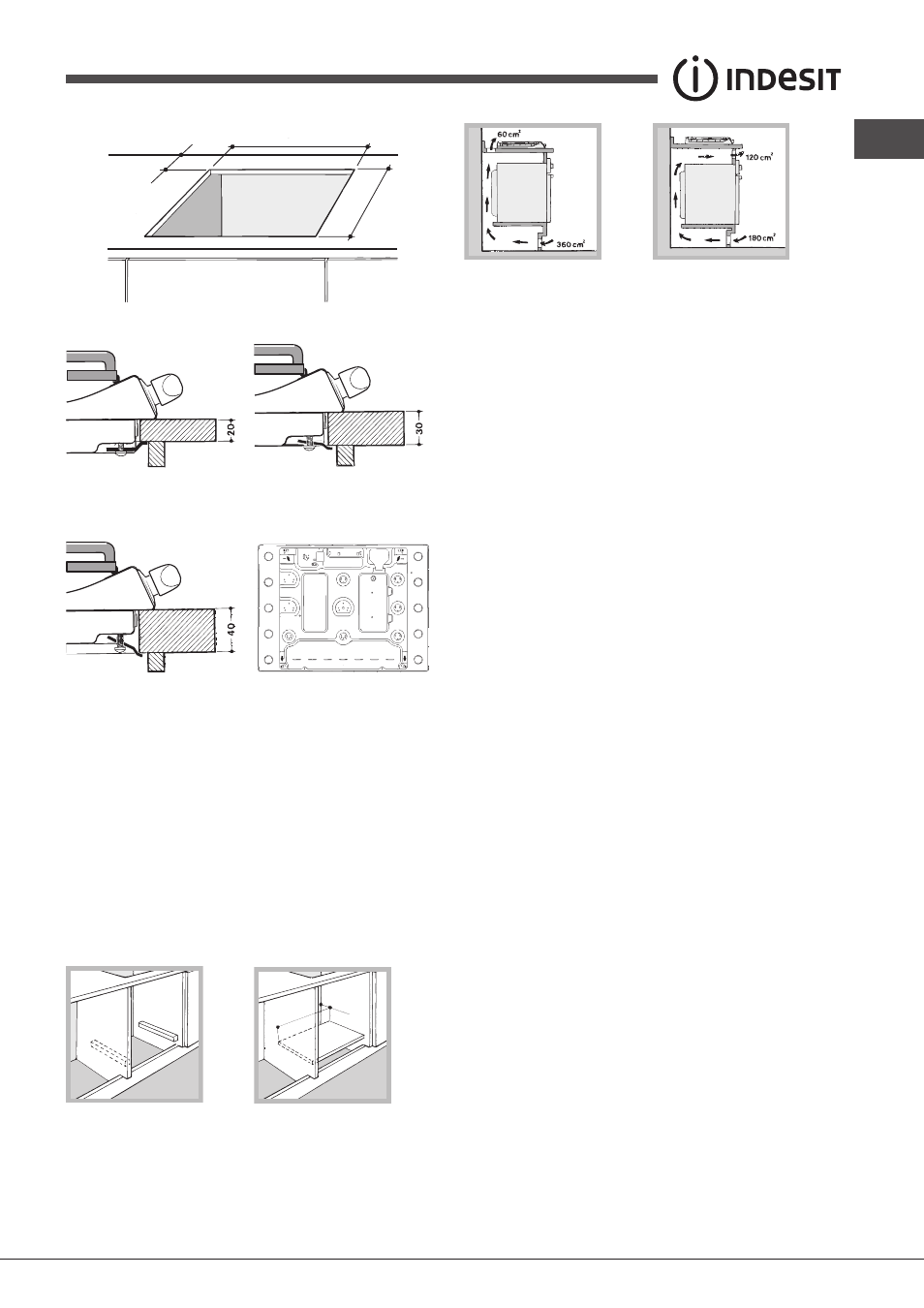

Oversigt over fastgøring af krogene
Placering af krog ved Placering af krog ved
topstykke H=20mm topstykke H=30mm
Foran
Placering af krog ved Bagpå
topstykke H=40mm
! Benyt krogene i ”tilbehørspakken”
• Hvis kogefladen ikke installeres på en sovn, skal der
indsættes en træplade til isolering. Denne plade skal være
placeret mindst 20 mm fra undersiden af selve kogefladen.
Ventilation
For at sikre en god ventilation, er det nødvendigt at
afmontere den bageste væg på indbygningsskabet. Det
tilrådes at installere ovnen, så den støtter på to trælister
eller på en plan overflade med en åbning på minimum 45
x 560 mm (se figuren).
560 mm
.
45 mm.
Hvis der installeres over en indbygningsovn uden forceret
afkølingsventilation, skal man sørge for luft-indtag og –udtag
for at sikre korrekt intern udluftning af elementet (se figuren).
Elektrisk tilslutning
Kogeflader udstyret med trepolet forsyningskabel er forberedt
til funktion med vekselstrøm ved den forsyningsspænding
og –frekvens, der er anført på skiltet med specifikationer
(anbragt forneden på kogefladen). Kablets jordledning er
gul/grøn. Ved installering over en indbygningsovn, skal
den elektriske tilslutning af bordkomfuret og ovnen udføres
separat, både af hensyn til den elektriske sikkerhed, og for
at lette udtrækning af ovnen ved behov.
Tilslutning af strømforsyningskablet til nettet
Anvend et standardstik til kablet, der er egnet i forhold til
belastningen, som angivet på typeskiltet.
Hvis man ønsker en direkte forbindelse til el-nettet, skal
man indsætte en flerpolet afbryder med en minimumsåbning
mellem kontakterne på 3mm. i overensstemmelse med
belastningen og i overensstemmelse med de gældende
regler (der skal ikke være en afbryder på jordforbindelsen).
Forsyningskablet skal være placeret på en sådan
måde, at det ikke når en temperatur på 50º C over
omgivelsestemperaturen på noget punkt.
! Installatøren er ansvarlig for en korrekt elektrisk tilslutning
samt overholdelse af sikkerhedsreglerne.
Inden tilslutningen udføres, skal man kontrollere følgende:
• at stikkontakten har jordforbindelse og er i
overensstemmelse med loven,
• at stikkontakten kan bære ovnens maksimale
spændingsbelastning, som angivet på typeskiltet;
• at forsyningsspændingen ligger inden for værdierne, som
angivet på typeskiltet;
• at stikkontakten passer til ovnens stik. I modsat fald skal
man udskifte stikkontakten eller stikket. Undgå anvendelse
af forlængerledningerne eller flerdobbelte stikdåser.
! Når ovnen er installeret, skal man nemt kunne nå ind til
både ledning og stikkontakt.
! Ledningen må ikke bøjes eller trykkes sammen.
! Ledningen skal regelmæssigt kontrolleres og må kun
udskiftes af autoriserede teknikere (se afsnittet Service).
! Virksomheden fralægger sig ethvert ansvar, såfremt disse
regler ikke overholdes.
Tilslutning af gas
Tilslutning af apparatet til gasforsyningen eller gasflasken
skal ske i overensstemmelse med de gældende nationale
regler for gasforsyning. Inden tilslutning skal det kontrolleres,
at apparatet er indstillet til den konkrete type forsyningsgas.
Såfremt dette ikke er tilfældet, udføres indgrebene, der er
