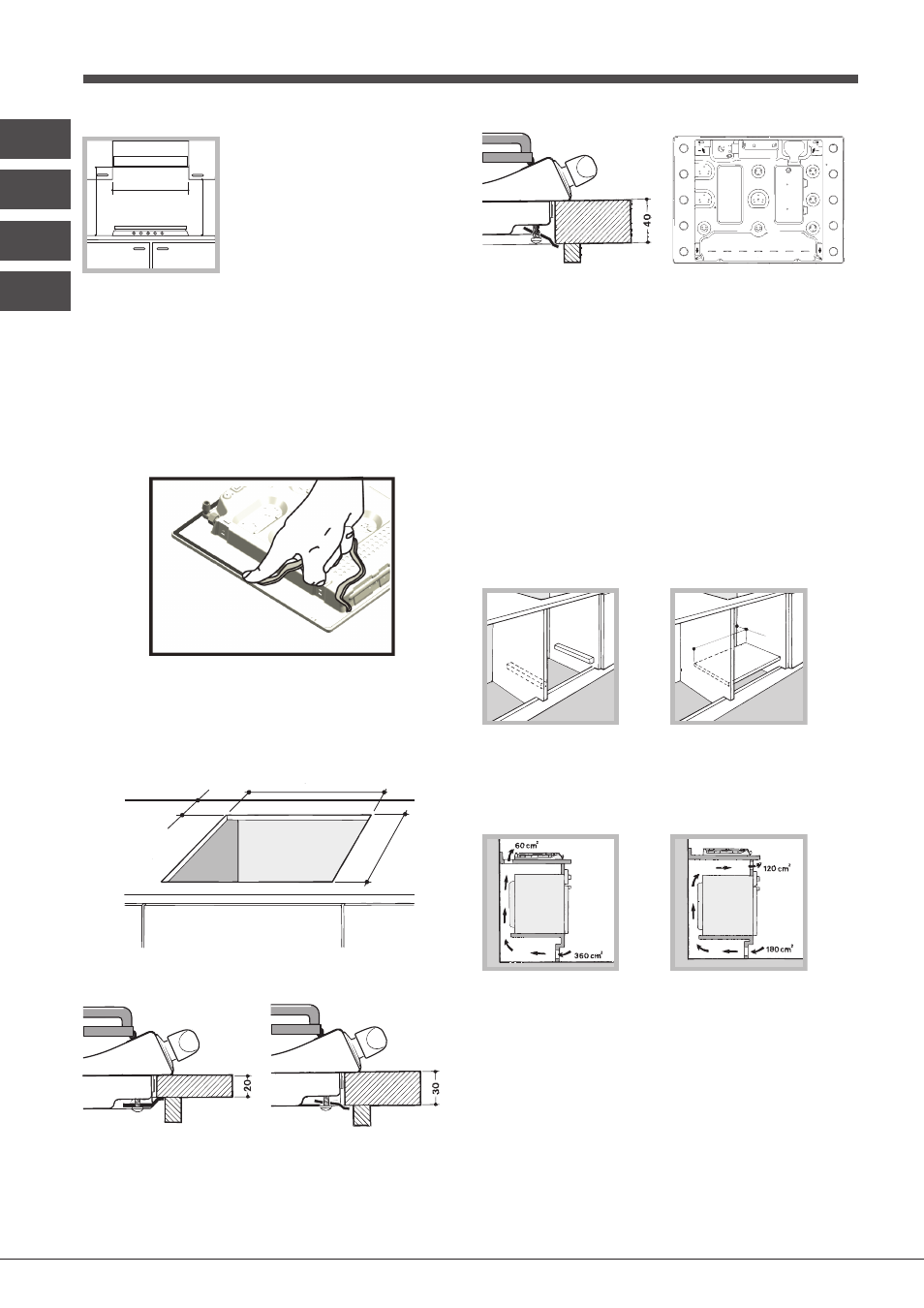

En cas d’installation de la table
de cuisson sous un élément haut,
ce dernier devra être monté à au
moins 700 mm de distance du plan.
Avant de procéder à l’installation, enlever les grilles et les
brûleurs du plan de cuisson et renverser celui-ci en veillant
à ce que les thermocouples et les bougies ne soient pas
endommagés.
Appliquer les joints fournis avec l’appareil sur les bords
extérieurs du plan de cuisson pour empêcher le passage
de l’air, de l’humidité et de l’eau (voir figure).
Pour une application correcte, s’assurer que les surfaces
à sceller sont propres, sèches et sans traces de graisses/
huiles.
• La découpe du meuble doit avoir les dimensions
indiquées par la figure.
Des crochets de fixation sont prévus pour fixer la table
sur des plans de 20 à 40 mm d’épaisseur. Pour bien fixer
la table, utilisez tous les crochets fournis.
555 mm
55 mm
475 mm
Schéma de fixation des crochets
Position du crochet Position du crochet
pour top H=20mm pour top H=30mm
600mm min.
420mm min. 650mm min.
Devant
Position du crochet Derrière
pour top H=40mm
! Utilisez tous les crochets compris dans le “sachet
accessoires”
• Si la table n’est pas installée au-dessus d’un four à
encastrer, il faut monter un panneau d’isolation en bois.
Il faut le monter à au moins 20 mm de distance du bord
inférieur de la table.
Aération
Pour garantir une bonne aération, la cavité d’encastrement
doit être dépourvue de paroi arrière. Il est conseillé
d’installer le four de manière à ce qu’il repose sur deux
cales en bois ou bien sur un plan d’appui continu qui ait une
découpe d’au moins 45 x 560 mm (voir figures).
560 mm
.
45 mm.
En cas d’installation au-dessus d’un four encastrable
dépourvu de ventilation de refroidissement forcée, il faudra
prévoir des prises d’air d’entrée et de sortie pour permettre
une bonne aération à l’intérieur du meuble (voir figure).
Raccordement électrique
Les tables munies d’un cordon d’alimentation tripolaire,
sont prévues pour un fonctionnement à courant alternatif
à la tension et à la fréquence d’alimentation indiquées sur
la plaquette des caractéristiques (placée sous la table de
cuisson). Le conducteur de terre du câble est jaune/vert. En
cas d’installation au-dessus d’un four à encastrer, la connexion
électrique de la table et celle du four doivent être effectuées
séparément, pour des questions de sécurité électrique mais
aussi pour simplifier, au besoin, l’extraction du four.
