24
FR
PLAQUETTE SIGNALETIQUE
Dimensions
largeur cm 43,5
hauteur cm 32
profondeur cm 40
Volume l 56
Raccordements
électriques
tension 220-240V ~ 50/60 Hz
puissance maximale absorbée
2800W
ETIQUETTE
ENERGIE
Directive 2002/40/CE sur l'étiquette
des fours électriques
Norme EN 50304
Consommation énergie convection
Naturelle – fonction four :
Traditionnel ;
Consommation énergie déclaration
Classe convection Forcée –
fonction four : Pâtisserie…
Cet appareil est conforme aux
Directives Communautaires
suivantes : 2006/95/CEE du
12/12/06 (Basse Tension) et
modifications successives
- 2004/108/CEE du 15/12/04
(Compatibilité Electromagnétique)
et modifications successives
- 93/68/CEE du 22/07/93 et
modifications successives.
- 2002/96/EC et modifications
successives.
Raccordement électrique
! Les fours munis d’un câble d’alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaquette signalétique (
voir ci-dessous).

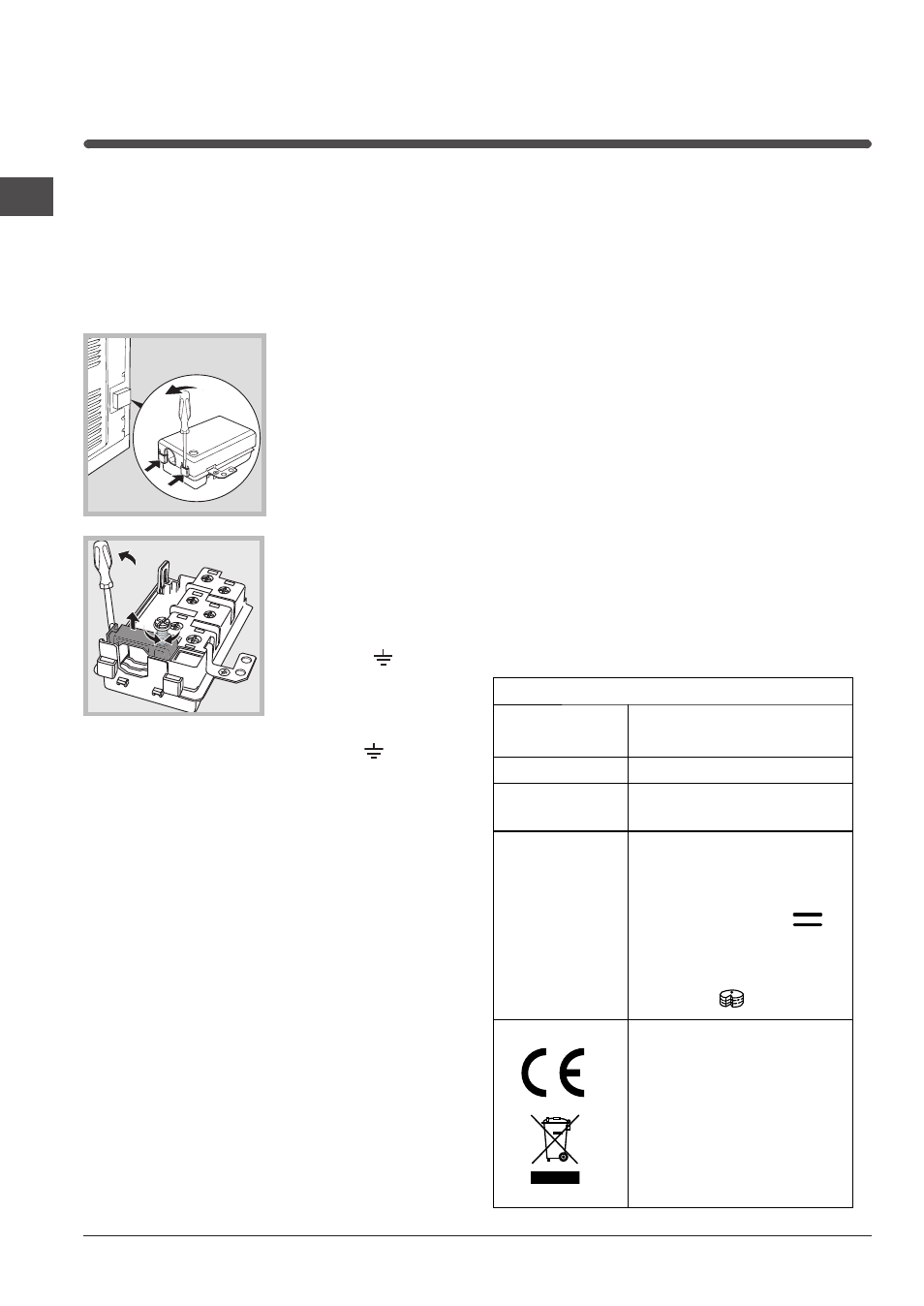

Montage du câble d’alimentation
1. Pour ouvrir le bornier,
faites pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirez et
ouvrez le couvercle
(
voir figure).
2. DEVISSER LA VIS
DU SERRE-CABLE ET
LE RETIRER EN
FAISANT LEVIER A
L'AIDE D'UN
TOURNEVIS
(VOIR
FIGURE).
3. Retirer les vis des
contacts L-N-
puis
fixer les fils sous les
têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert (
).
Branchement du câble d’alimentation au réseau
électrique
Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(
voir ci-contre).
En cas de raccordement direct au réseau, il faut intercaler
entre l’appareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm d’écartement entre les
contacts dimensionné à la charge et conforme aux
normes en vigueur (le fil de terre ne doit pas être
interrompu par l’interrupteur). Le câble d’alimentation ne
doit atteindre, en aucun point, des températures
dépassant de 50°C la température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique (
voir ci-dessous);
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique
(
voir ci-dessous);
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.
! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement
accessibles
! Le câble ne doit être ni plié ni excessivement
écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé ( voir
Assistance).
! Nous déclinons toute responsabilité en cas de ! Nous déclinons toute responsabilité en cas de ! Nous déclinons toute responsabilité en cas de ! Nous déclinons toute responsabilité en cas de ! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
non respect des normes énumérées ci-dessus. non respect des normes énumérées ci-dessus. non respect des normes énumérées ci-dessus. non respect des normes énumérées ci-dessus.
