35
Características técnicas
Este equipamento é em conformidade com as
seguintes normas da comunidade europeia:
-
73/23/CEE de 19.02.73 (baixa tensão) e modificações
sucessivas;
- 89/336/CEE de 03.05.89 (compatibilidade
electromagnética) e modificações sucessivas;
- 93/68/0 de 22.07.93 (baixa tensão) e modificações
sucessivas;
Advertência importante: No caso de instalação do plano
de cozedura acima de um forno de encaixar, a ligação
eléctrica do plano e a do forno devem ser realizadas
separadamente, por razões de segurança eléctrica e para
facilitar as eventuais operações de extracção do forno.
Ligação eléctrica
• A segurança eléctrica deste aparelho está asse-
gurada somente quando o mesmo estiver ligado a uma
instalação com ligação à terra eficiente, em conformi-
dade com as normas de segurança eléctrica em vigor.
Verifique se este requisito fundamental de segurança
é sempre obedecido e, em caso de dúvida, mande
efectuar um controlo meticuloso da instalação por pes-
soal profissionalmente qualificado.
•
O fabricador não se responsabiliza por danos even-
tuais provocados pela falta de ligação à terra da insta-
lação.
•
Antes de ligar o aparelho, certifique-se que os da-
dos técnicos apresentados na placa de identificação
correspondam às características da instalação eléc-
trica.
•
Verifique se a capacidade eléctrica da instalação e
das tomadas de corrente são apropriadas para a po-
tência máxima do aparelho que está indicada na
plaqueta. Em caso de dúvidas, contacte pessoal pro-
fissionalmente qualificado.
Antes de quaisquer intervenções, desligue a apare-
lhagem da electricidade.
A ligação do plano de cozedura pode ser realizada de
duas maneiras:
• mediante uma caixa de conexões: no caso de li-
gação directa do aparelho na rede, será necessário
providenciar um interruptor omnipolar, acessível no
caso de necessidade, com distância de abertura dos
contactos igual ou superior a 3 mm.
•
com uma ficha eléctrica homologada no país onde
o aparelho for instalado. Deve ser possível acesso à
ficha, no caso de necessidade; para mais evite usar
adaptadores, fichas múltiplas ou extensões.
Importante

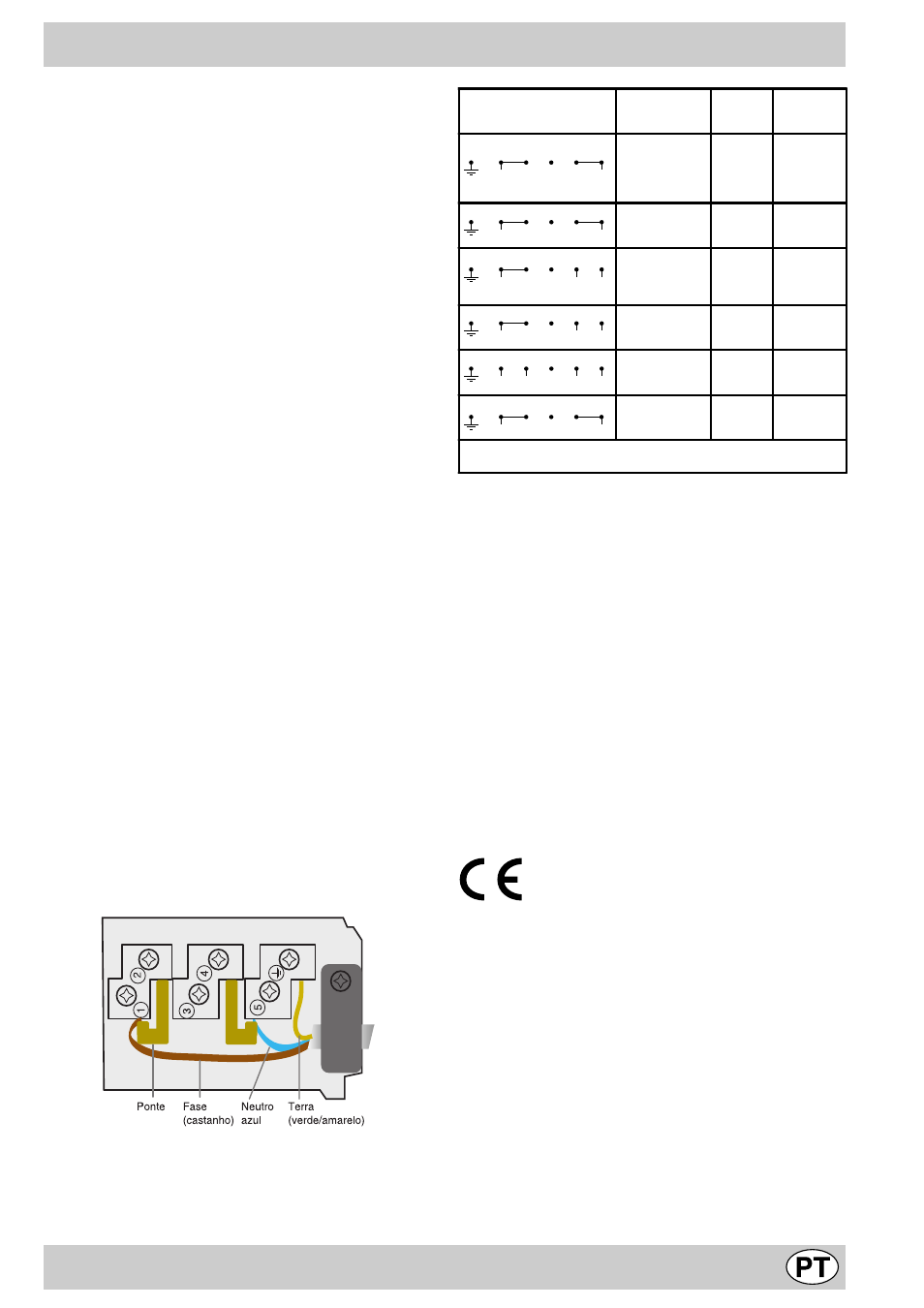

Depois de realizar a ligação do aparelho ao cabo flexível,
aperte todos os parafusos da caixa de bornes. Certifi-
que-se que as pontes instaladas sejam adequadas para
o tipo de rede, da maneira indicada na tabela.
Por exemplo: 1ª linha da tabela
L N
1 2 3 4 5
L N
1 2 3 4 5
L1 L2
1 2 3 4 5
L1 L2 N
1 2 3 4 5
L1 L2 L3
1 2 3 4 5
L1 L2 N2 N1
1 2 3 4 5
No caso de ligação errada:
• se o aparelho não funcionar,
• se as zonas de cozedura da direita (KBT6323 IO:
zonas de cozedura traseira direita e dianteira) não se
acenderem e os displays da potência piscarem,
• verifique a posição dos cabos na caixa de bornes,
• verifique o aperto dos parafusos,
• verifique a instalação das pontes.
Ligações eléctricas
Tensão
Frequência
Fusíveis
Diâmetros
Fusíveis
Diâmetros
KBT 6323 IO
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
RE-FI-GB-GR-PT--
SE-MA-NZ
230V-1+N~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
FR-BE-NO
230V-2~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
FR-BE-CH-DE-AT--
ES-IL-IT-NZ-PT-
MA- LU-SE-IS-NL
400V2-N~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
FR-BE-NO
230V3~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
NL
230V2+2-N~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
CY-AU-NZ-KW-MT
240V-1+N~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
* Aplicação do factor de simultaneidade em conformidade com a norma CEI
60335-2-6.
