29
Características Técnicas
Este aparato ha sido construido de conformidad con
las siguientes Normas Comunitarias:
-
73/23/CEE del 19.02.73 (Baja Tensión) y sucesivas
modificaciones;
- 89/336/CEE del 03.05.89 (Compatibilidad
electromagnética) y sucesivas modificaciones;
- 93/68/CEE del 22.07.93 (Baja Tensión) y sucesivas
modificaciones;
Advertencia importante: Cuando la encimera se instala
sobre un horno empotrado, la conexión eléctrica de la
encimera y la del horno se deben realizar por separado, ya
sea por razones de seguridad eléctrica, como para facilitar
las eventuales operaciones de extracción del horno.
Conexión eléctrica
• La seguridad eléctrica de este aparato se garantiza
sólo cuando el mismo resulte correctamente conectado
a una eficiente instalación de conexión a tierra confor-
me con lo previsto por las normas vigentes sobre
seguridad eléctrica. Verifique que siempre se respete
este fundamental requisito de seguridad y, en caso de
dudas, solicite un cuidadoso control de la instalación
por parte de personal profesionalmente especializado.
•
El fabricante no puede ser considerado responsable
por los eventuales daños causados por la falta de
conexión a tierra de la instalación.
•
Antes de conectar el aparato, verifique que los datos
técnicos contenidos en la placa concuerden con las
características de la instalación eléctrica.
•
Compruebe que la capacidad eléctrica de la
instalación y la de las tomas de corriente resulten
adecuadas a la potencia máxima del aparato indicada
en la placa de características. En caso de dudas, llame
a personal profesionalmente calificado.
Antes de cualquier intervención, desconecte
eléctricamente el aparato.
La conexión de la encimera se puede producir de dos
modos:
• utilizando una caja de empalmes: en el caso de
conexión directa del aparato a la red, es necesario
utilizar un interruptor omnipolar, fácilmente
accesible, con una distancia de apertura de los
contactos igual o superior a 3 mm.
•
con una toma de corriente homologada en el país
en el que se instala el aparato. La toma de corriente
deberá permanecer siempre accesible; además evite
el uso de adaptadores, tomas múltiples o
prolongaciones.

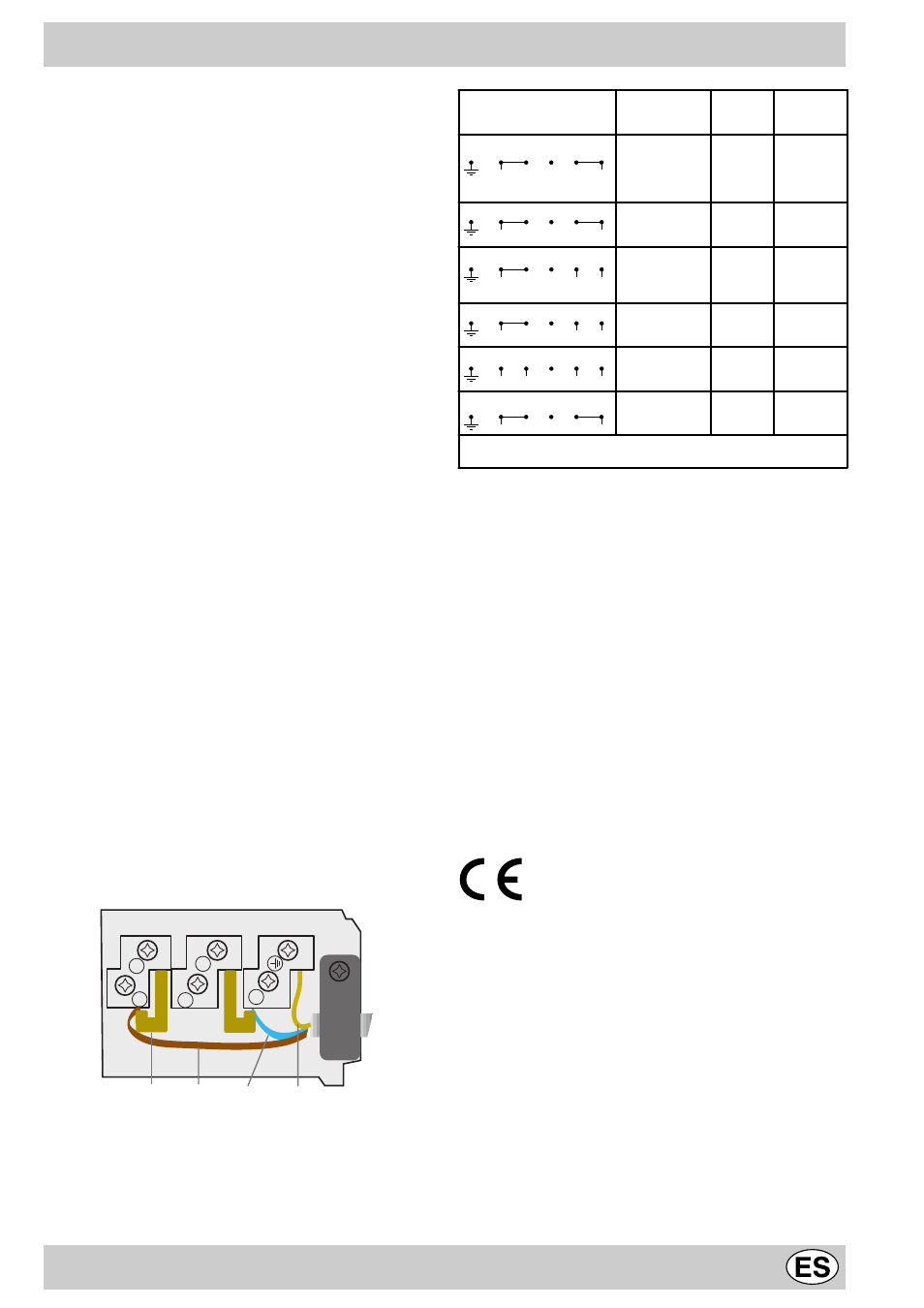

Importante
Una vez efectuada la conexión al cable flexible, ajuste
todos los tornillos del panel de bornes. Verifique que los
conectores puente instalados sean los adecuados para
ese tipo de red, como se indica en la tabla.
Ejemplo: línea 1 de la tabla
Conexiones eléctricas
Tensión
Frecuencia
Fusibles
Secciones
Fusibles
Secciones
KBT 6323 IO
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
RE-FI-GB-GR-PT--
SE-MA-NZ
230V-1+N~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
FR-BE-NO
230V-2~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
FR-BE-CH-DE-AT--
ES-IL-IT-NZ-PT-
MA- LU-SE-IS-NL
400V2-N~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
FR-BE-NO
230V3~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
NL
230V2+2-N~50 Hz
16 A*
1,5 mm²
16 A*
1,5 mm²
CY-AU-NZ-KW-MT
240V-1+N~50 Hz
25 A*
2,5 mm²
32 A
4 mm²
* Aplicación del factor de simultaneidad en conformidad con la norma CEI
60335-2-6.
5 1
2
3
4
Conector
puente Fase
(marrón) Neutro
azul Tierra
(verde/amarillo)
L N
1 2 3 4 5
L N
1 2 3 4 5
L1 L2
1 2 3 4 5
L1 L2 N
1 2 3 4 5
L1 L2 L3
1 2 3 4 5
L1 L2 N2 N1
1 2 3 4 5
En el caso de un conexión incorrecta:
• si el aparato no funciona,
• si las zonas de cocción de la derecha (KBT6323
IO: zonas de cocción posterior derecha y delantera)
no se activan y los display de la potencia centellean,
• controle la posición de los cables en el panel de
bornes;
•
verifique el apretamiento de los tornillos;
• verifique la instalación de los conectores puente.
