I
54 54
TR
ISO 7/1
ISO 228/1 (FR)
Şekil. 3

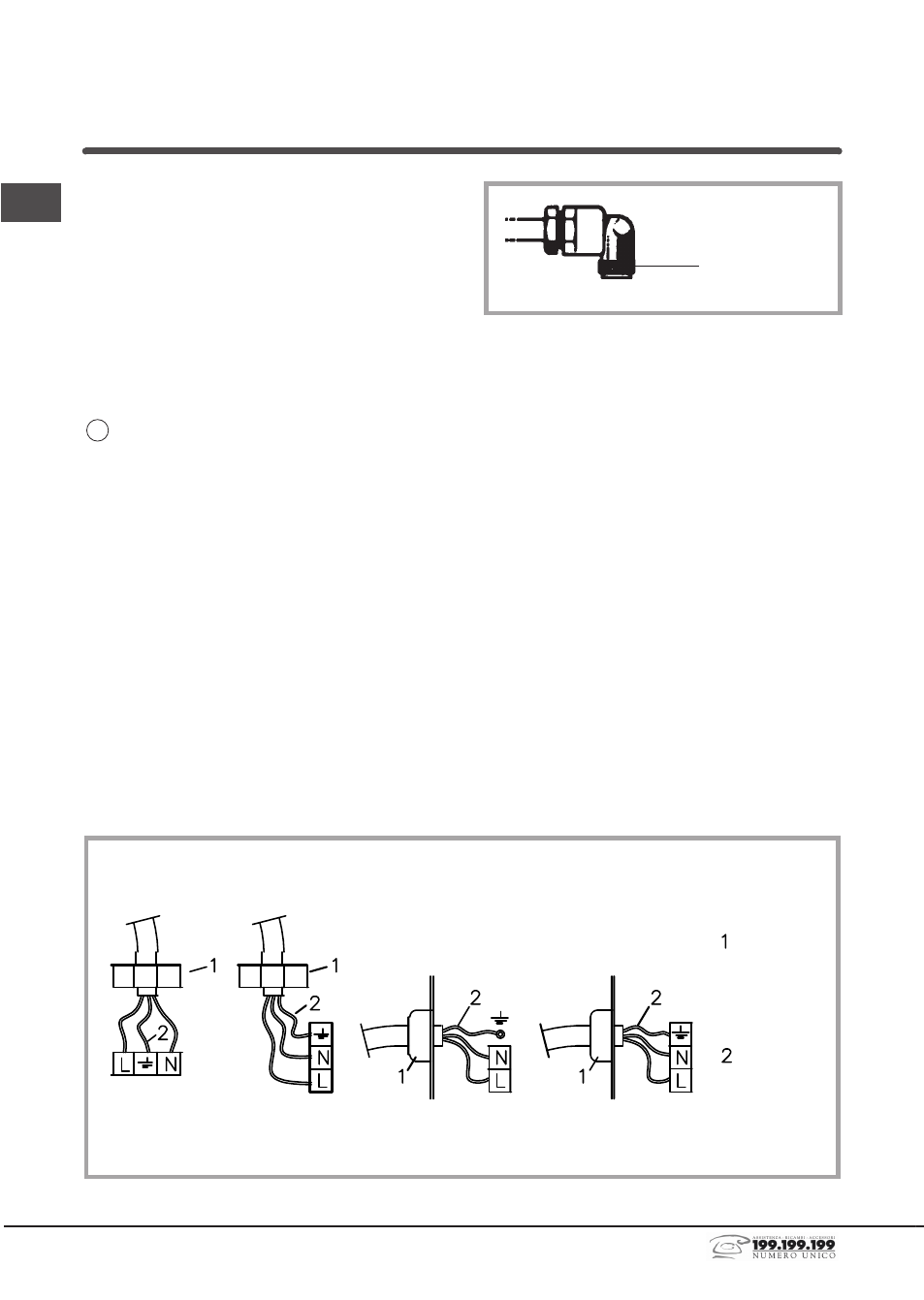

elektrik Bağlantısı (Şekil 4)
Elektrik bağlantısını yapmadan önce asağıdaki konulara
dikkat ediniz:
• Elektrik tesisatının, cihaz üzerinde belirtilmis olan
değerlere uygun olup olmadığını kontrol ediniz.
• Tesisatın yürürlükte olan normlara ve yasa
hükümlerine göre etkin bir sekilde topraklanmıs olup
olmadığını kontrol ediniz.
Cihazın kablo ve/veya ilgili prizle donatılmıs olmaması
durumunda cihaz üzerindeki plakada belirtilmis olan
çektiği güç için ve çalısma ısısı için uygun materyal
kullanınız. Kablo hiçbir noktada, oda sıcaklığının 50ºC
üzerinde olan bir ısıya ulasmamalıdır.
Sebekeye doğrudan bir bağlantı yapılırsa, plakada
belirtilen yük için boyutlandırılmıs olan kontaklar
arasında minimum 3 mm.’lik açıklık bulunan komple
kutuplu bir anahtarın araya konulması ve yürürlükte
bulunan normlara cevap vermek gereklidir (sarı/yesil
topraklama kablosu anahtar tarafından kesilmemelidir).
Priz ya da komple kutuplu anahtar montaj edilmis olan
cihazla kolaylıkla erisilebilir olmalıdırlar.
Kurulum
Bu cihazda yanma ürünlerinin bosaltımı için bir tertibat
öngörülmemistir. Yürürlükte olan yasa hükümlerine
göre yeterli ölçüde havalandırılmıs olan yerlerde
kurulması tavsiye edilir. Yanma için gerekli olan hava
miktarı, kurulmus olan her kW güç için 2.0 m 3 /saatten
az olmamalıdır. Brülör güçleriyle ilgili tabloya bakınız.
yerlestirme (Şekil. 2)
Cihaz, sekil 2’de belirtildiği gibi uygun bir düzleme
yerlestirilmek üzere tasarlanmıstır. Setüstü ocağı
yerlestirmeden önce, açık yüzeye su geçirmez bantları
X koyun.
gaz Bağlantısı (Şekil 3)
Cihazın mevcut olan gaz tipi için önceden hazır olmus
olduğundan emin olarak yürürlükte olan normlardaki
talimatlara göre cihazı tüpe ya da tesisata bağlayınız.
Ön hazirlama sartlari cihazin plaka etiketi üzerinde
belirtilmistir. Aksi takdirde “Farklı gaz tipine uyarlama”
bölümüne bakınız. Bundan baska besleme basıncının
“Kullanıcı karakteristikleri” tablosunda belirtilen değerler
içine girip girmediğini kontrol ediniz.
Sert/yarı sert metal bağlantı: cihazın iç organlarında
gerilim yaratmayacak sekilde metal rakorlar ve
borular (esnek olanlar da dahil olarak) ile bağlantı
gerçeklestiriniz.
dİkkat: Montaj islemi tamamlandığında, asla alev
kullanarak değil, sabunlu su solüsyonu kullanmak
kaydıyla tüm bağlantılara sızdırmazlık kontrolü
yapılmalıdır.
Kurulum yapacak kisi için talimatlar
Şekil. 4
KaBlo
tutucu
Ø 45 ÇaPında
toPraKlama
termİnalİ
