IT
3

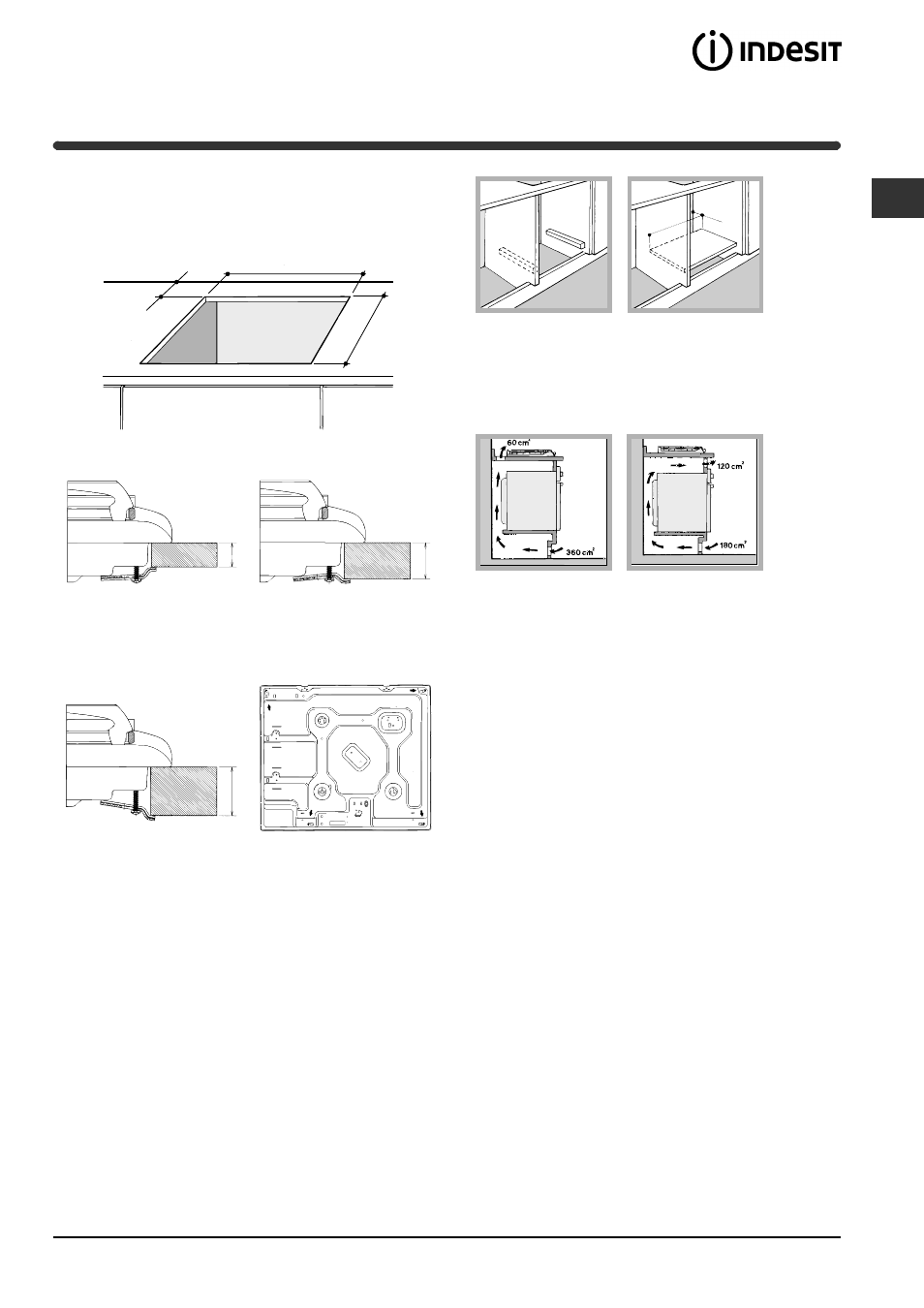

Sono previsti dei ganci di fissaggio che consentono
di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è
consigliabile usare tutti i ganci a disposizione.
555 mm
55 mm
475 mm
Schema di fissaggio dei ganci
20
30
Posizione gancio per Posizione gancio per
top H=20mm top H=30mm
Avanti
40
Posizione gancio per Dietro
top H=40mm
! Usare i ganci contenuti nella "confezione accessori"
• Nel caso in cui il piano non sia installato su di un
forno incasso, è necessario inserire un pannello di
legno come isolamento. Esso dovrà essere
posizionato ad una distanza minima di 20 mm.
dalla parte inferiore del piano stesso.
Aerazione
Per garantire una buona aerazione è necessario
eliminare la parete posteriore del vano. È preferibile
installare il forno in modo che appoggi su due listelli in
legno oppure su un piano continuo che abbia
un’apertura di almeno 45 x 560 mm (vedi figure).
Nel caso di installazione sopra un forno da incasso
senza ventilazione forzata di raffreddamento, per
consentire un’adeguata areazione all’interno del
mobile vanno garantite delle prese d’aria di ingresso e
di uscita (vedi figure).
! E' possibile installare il piano PI 640 AST solo sopra
forni incasso dotati di ventilazione di raffreddamento.
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono
predisposti per il funzionamento con corrente
alternata alla tensione e frequenza di alimentazione
indicate sulla targhetta caratteristiche (posta sulla
parte inferiore del piano). Il conduttore di terra del
cavo è contraddistinto dai colori giallo-verde. Nel
caso di installazione sopra un forno da incasso
l’allaccio elettrico del piano e quello del forno deve
essere realizzato separatamente, sia per ragioni di
sicurezza elettrica che per facilitare l’eventuale
estraibilità del forno.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dall’interruttore). Il cavo di alimentazione deve essere
posizionato in modo tale che in nessun punto superi
di 50°C la temperatura ambiente.
560 mm.
45 mm.
