Deutsch

Anschlüsse

HINWEIS
• Die Eingänge PC(D-Sub) und PC/DVI AUDIO IN werden nicht unterstützt.
• Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt.
• Wenn ein DVI/HDMI-Kabel an den

HDMI IN 2 (DVI)

-Anschluss angeschlossen ist, wird kein Ton ausgegeben.

• Bei Anschluss eines Receivers über ein HDMI-Kabel wird unbedingt die Verwendung des Anschlusses

HDMI IN 1(STB)

empfohlen.

• Die Kopfhörerbuchse unterstützt ausschließlich dreiadrige Klinkenstecker (TRS).
• Festplatten (HDD) am USB-Anschluss werden nicht unterstützt.

AUDIO

VIDEO

COMPONENT

/ AV IN

DIGITAL

AUDIO OUT

(OPTICAL)

EXT (RGB)

(5V 0.5A)

USB

ANT IN

AIR/CABLE

AUDIO

VIDEO

COMPONENT

/ AV IN

HDMI IN 2

(DVI)

HDMI IN 1

(STB)

AUDIO OUT

R-AUDIO-L

VIDEO OUT

AUDIO OUT

R-AUDIO-L

P

B

P

R

Y

COMPONENT OUT

OPTICAL

HDMI OUT

DVI OUT

EXT

Y

R

W

R

W

R

B

R

G

Y

W

R

W

R

R

B

RG

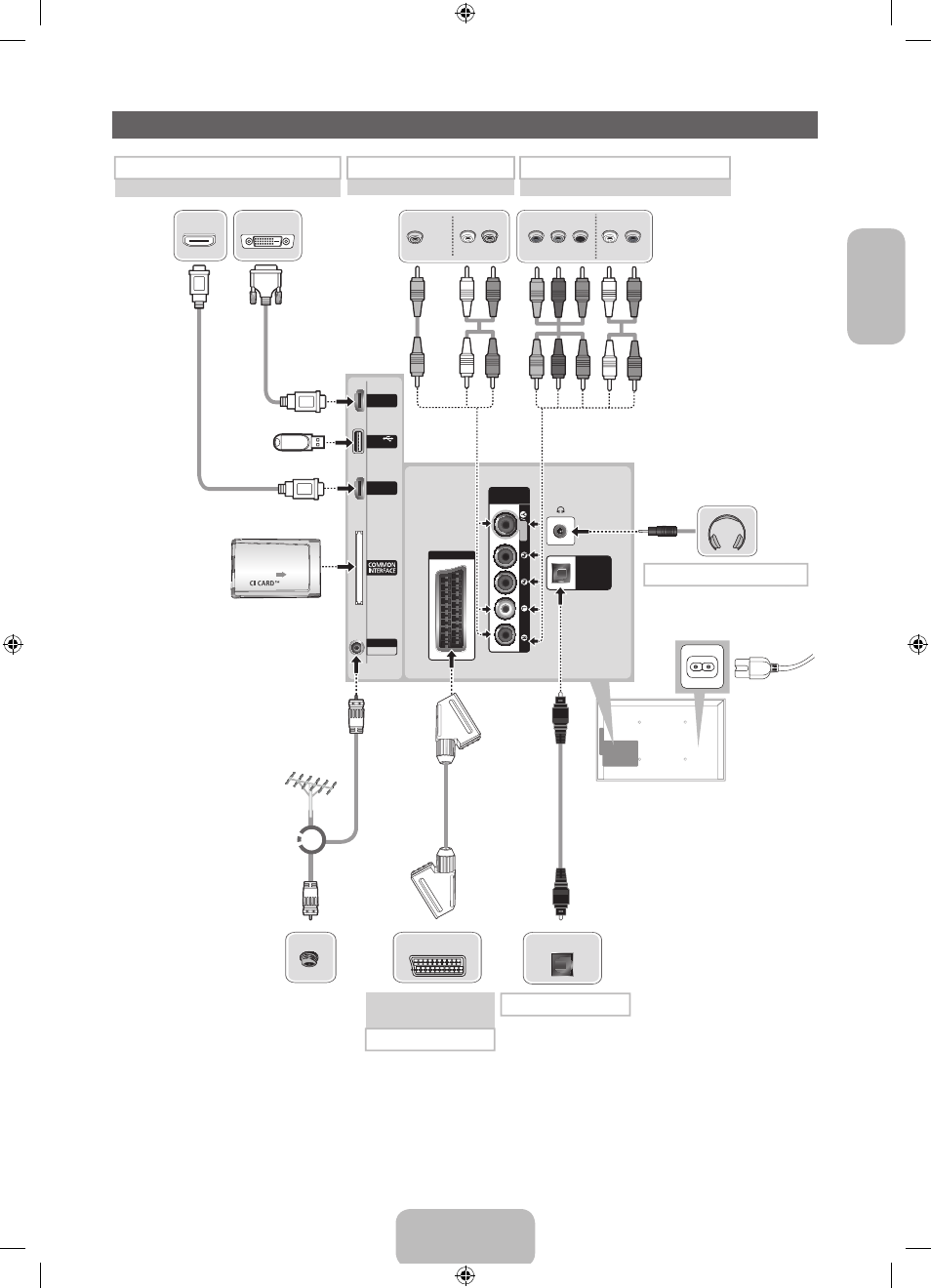

VHF/UHF-Antenne

Kabel

USB

COMMON INTERFACE

oder

Rückseite des Fernsehgeräts

Seitenverkleidung des

Fernsehgeräts

Receiver / BD-Player / PC

HDMI-Anschluss

Audio-Anschluss

Videorekorder oder DVD

SCART-Anschluss

BD-Player

Komponentenanschluss

BD-Player

AV-Anschluss

Die Lage des Anschlusses kann sich je nach
Modell unterscheiden.

Unterstützt werden sowohl
Komponenten- und AV-
Verbindungen in einem
Anschluss.

Kopfhörer-Anschluss
