Português -

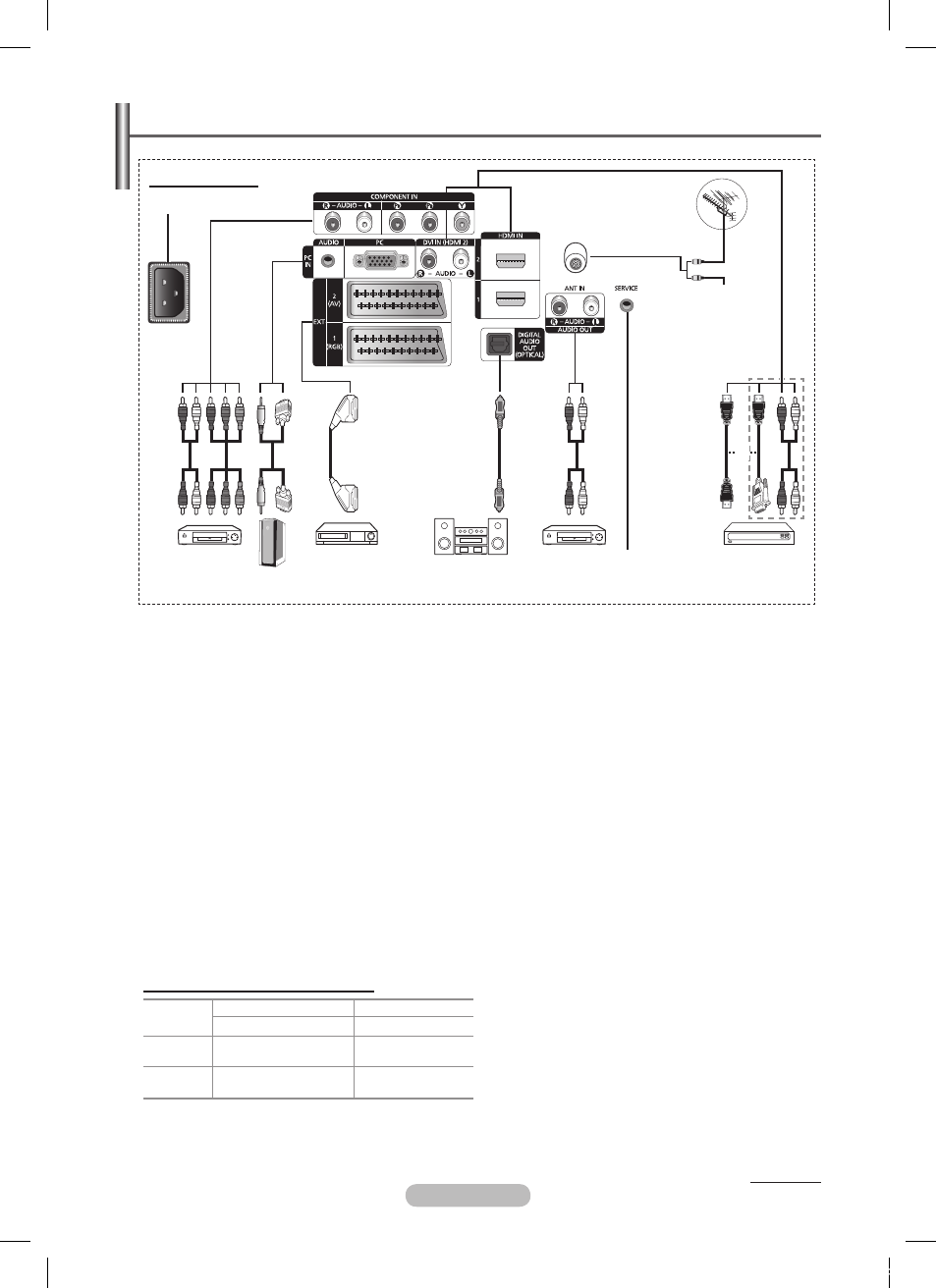

Painel de ligação
Continua...
☛
 Sempre que ligar um sistema de áudio ou de vídeo ao aparelho, certifique-se de que todos os
elementos estão desligados.
 Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o
respectivo cabo.
1 POWER IN
Ligue o cabo de alimentação fornecido.
2 COMPONENT IN
Entradas de áudio (AUDIO L/R) e de vídeo
(Y/P
B
/P
R
) para Componente.
3 PC IN(PC) / (AUDIO)
Ligue à tomada de saída de áudio e vídeo no
PC.
4 EXT 1, EXT
Entradas ou saídas para dispositivos externos,
tais como videogravadores, consolas de jogos
ou leitores de DVD.
Especificação de entradas/saídas
Conector
Entrada Saída
Vídeo Áudio (L/R) RGB Vídeo + Áudio (L/R)
EXT 1 ✔ ✔ ✔
Só está disponível a
saída TV ou DTV.
EXT 2 ✔ ✔
Saída que pode
escolher.
5 DIGITAL AUDIO OUT (OPTICAL)
Faça a ligação a um componente de áudio
digital.
6 Ligar dispositivos de áudio externos
Ligue sinais de áudio RCA entre o televisor
e uma fonte externa como, por exemplo, um
equipamento de áudio.
7 SERVICE
− Conector para assistência técnica.
− Ligue a tomada série entre o
suporte motorizado de montagem na
parede e o televisor quando quiser ajustar o
ângulo de visualização deste último com o
telecomando.
1
4 3 2 6 8 5
9
7
Painel posterior
➢ A cor e a forma do produto podem variar consoante o modelo.
Rede de televisão
por cabo
ou
ou
