Español - 20
instalación de la secadora
10. Retire el vidrio de la puerta.
11. Intercambie la posición de:
: La bisagra de la cubierta y la
manija de la puerta
: La bisagra de apoyo y la guía del
vidrio de la puerta
12. Retire el cierre de la puerta,
el cierre de la cubierta
(DV45H7000E(G)* solamente) y
luego instálela en el lado opuesto.
: DV48(5)H7400E(G)*/
DV45H7200E(G)* Consulte Figura. 1
: DV45H7000E(G)* Consulte
Figura. 2

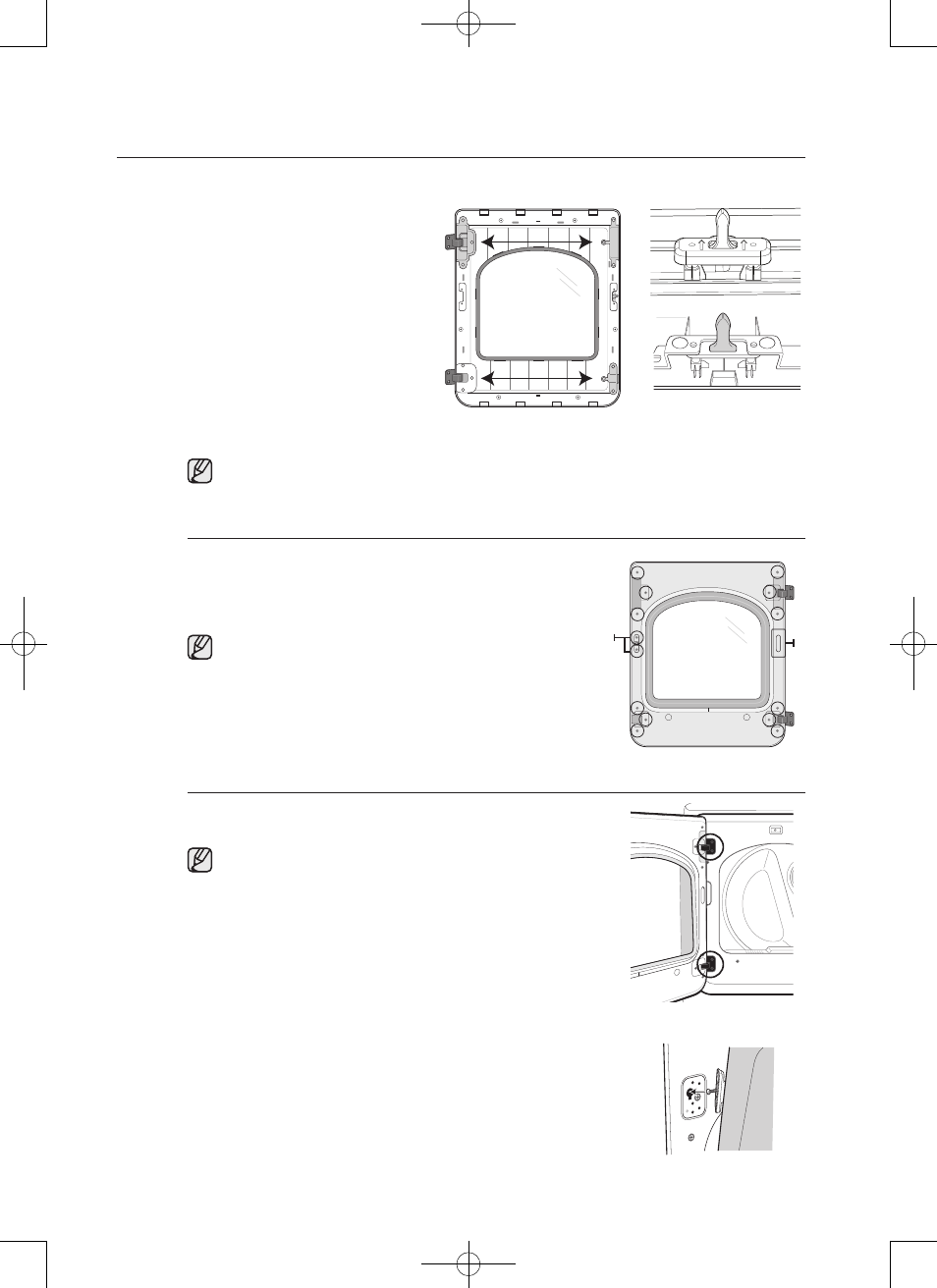

Remítase a las ilustraciones de la derecha para que le sirvan de guía en el proceso de
ensamble.
13. Retire la cubierta del orificio (P).
14. Monte el vidrio de la puerta y luego ajuste los 14 tornillos
que retiró en el paso 9.
15. Coloque la cubierta del orificio.
Se incluye una cubierta de repuesto para el orificio en el
manual de montaje.
16. Instale la puerta en el marco frontal y luego apriete los 4
tornillos que retiró en el paso 2.
Compruebe la posición de los tornillos que instaló en la la
bisagra de la puerta.
l
p
Figura 2
Figura 1
