Branchements

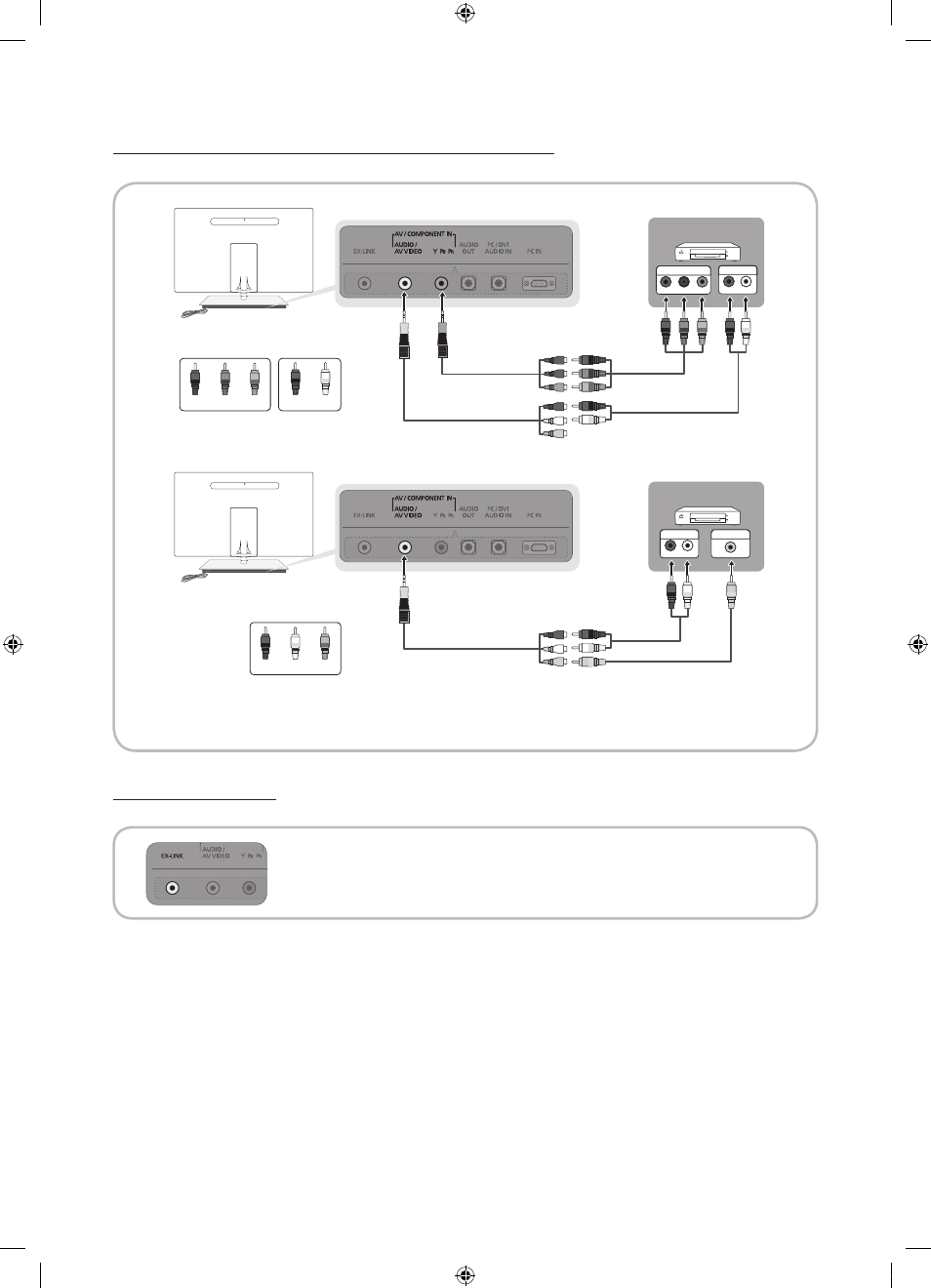

Utilisation d'un câble composante (jusqu'à 1080p) ou audio/vidéo (480i seulement)
Appareils disponibles: lecteur de DVD , lecteur Blu-ray, câblosélecteur et récepteur satellite, magnétoscope
✎
Le branchement par composante est conseillé plutôt que le branchement A/V pour obtenir la meilleure qualité d'image.
Connexion avec câble EX-Link
Appareils disponibles : appareils externes compatibles avec EX-Link.
EX-LINK : Connecteur utilisé à des fins de réparation seulement.
P R P B Y
COMPONENT OUT AUDIO OUT
R-AUDIO-L
W
W
W
R R G B
AUDIO OUT
R-AUDIO-L
VIDEO OUT
R Y
W
R
R B G W R
R
G
B
W
R
W Y
Y
R
Appareil
Appareil
Rouge
Rouge
Rouge Bleu
Blanc
Blanc Verte
Jaune
