Français - 17

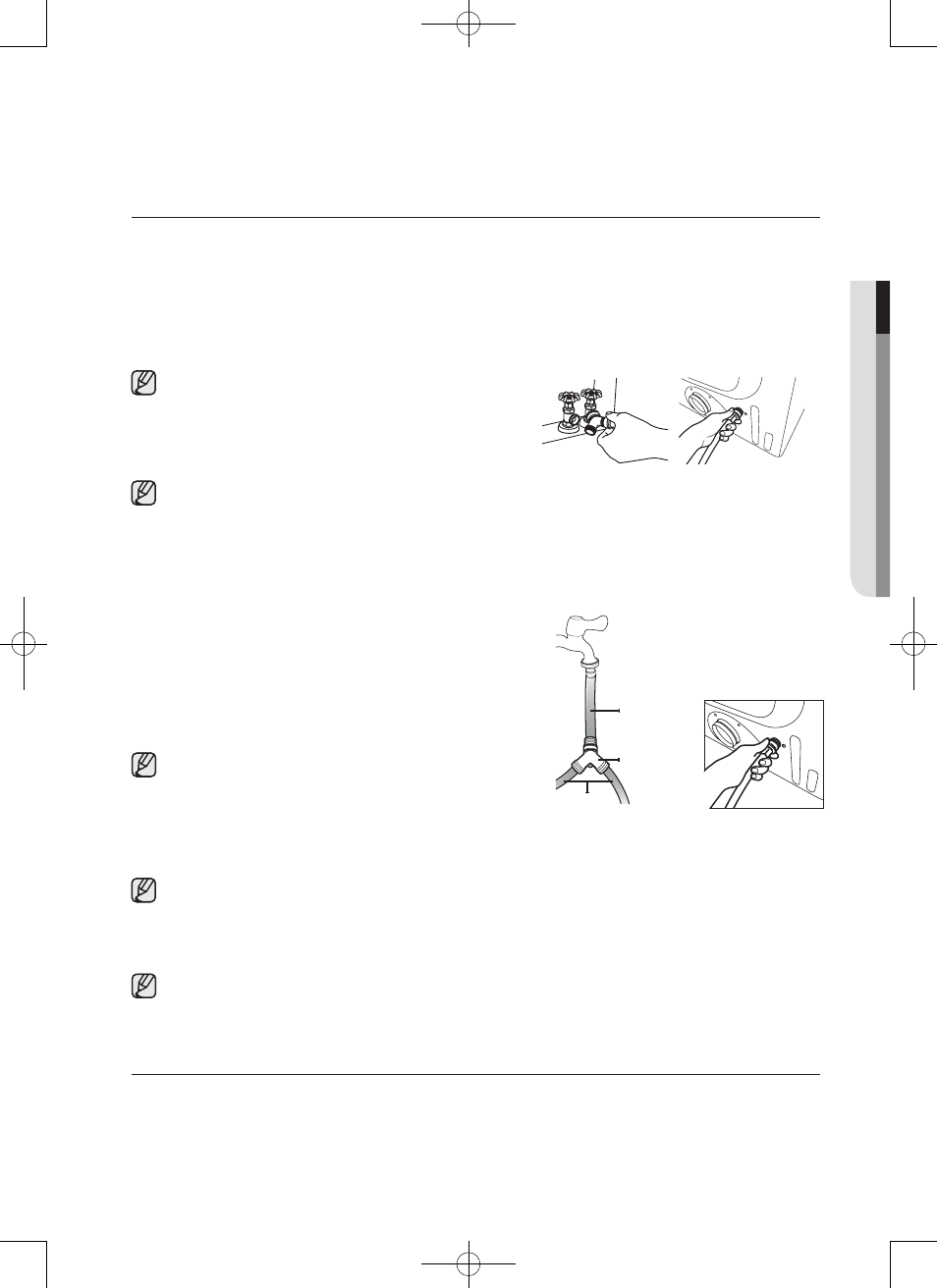

RACCORDER LE TUyAU D’ARRIVÉE
MÉTHODE 1
Le sèche-linge doit être raccordé au robinet d’eau froide en utilisant les nouveaux tuyaux d’arrivée. Ne pas
utiliser de vieux tuyaux.
1. Si l’espace le permet, fixez l’extrémité femelle en laiton du connecteur « Y » au robinet d’eau froide.
2. Fermez le robinet d’eau froide.
3. Fixez l’extrémité rigide du tuyau long au connecteur « Y ».
4. En utilisant des pinces, resserrez l’accouplement avec un tour de deux tiers supplémentaire.
Ne pas trop serrer, cela pourrait endommager
l’accouplement.
5. Fixez l’extrémité coudée des tuyaux longs à la soupape
d’alimentation au fond du cadre arrière du sèche-linge.
Vissez l’accouplement à la main jusqu’à ce qu’il soit placé
sur le connecteur de la soupape d’alimentation.
6. En utilisant des pinces, resserrez l’accouplement avec un tour de deux tiers supplémentaire.
Ne pas trop serrer, cela pourrait endommager l’accouplement.
7. Vérifiez que les robinets d’eau sont ouverts.
8. Vérifiez qu’il n’y ait pas de fuites autour du connecteur « Y », des robinets et des tuyaux.
MÉTHODE 2
Le sèche-linge doit être raccordé au robinet d’eau froide en utilisant les nouveaux tuyaux d’arrivée. Ne pas
utiliser de vieux tuyaux.
1. Si le connecteur « Y » ne peut être fixé directement au
robinet d’eau froide, le tuyau court doit être utilisé.
2. Fermez le robinet d’eau froide.
3. Fixez le tuyau d’arrivée court au robinet d’eau froide.
Vissez l'accouplement à la main jusqu'à ce qu'il soit placé
sur le robinet.
4. En utilisant des pinces, resserrez l’accouplement avec un
tour de deux tiers supplémentaire.
Ne pas trop serrer, cela pourrait endommager
l’accouplement.
5. Fixez le connecteur « Y » à l’extrémité mâle en laiton du
petit tuyau.
Vissez l’accouplement à la main jusqu’à ce qu’il soit placé sur
le connecteur.
6. En utilisant des pinces, resserrez l’accouplement avec un tour de deux tiers supplémentaire.
Ne pas trop serrer, cela pourrait endommager l’accouplement.
7. Fixez l’extrémité coudée des tuyaux longs à la soupape d’alimentation au fond du cadre arrière du
sèche-linge. Vissez l’accouplement à la main jusqu’à ce qu’il soit placé sur le connecteur de la soupape
d’alimentation.
8. En utilisant des pinces, resserrez l’accouplement avec un tour de deux tiers supplémentaire.
Ne pas trop serrer, cela pourrait endommager l’accouplement.
9. Vérifiez que les robinets d’eau sont ouverts.
10. Vérifiez qu’il n’y ait pas de fuites autour du connecteur « Y », des robinets et des tuyaux.
LISTE DE CONTRôLE fINAL POUR L’INSTALLATION
 Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
 Les conduites d'évacuation sont installées et les joints maintenus par du ruban adhésif.
 Nous avons choisi un système d'évacuation en métal rigide ou flexible et non des flexibles plastique.
 Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
 Pour les modèles à gaz : l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée..
 Allumez votre sèche-linge pour vérifier qu'il fonctionne correctement, puis éteignez-le.
9NUXZOTRKZNUYK
.UYK]GZKX
?)UTTKIZUX
Petit tuyau d’arrivée
Connecteur « y »
Tuyau d’eau
01 installation du sèche-linge
