Български -

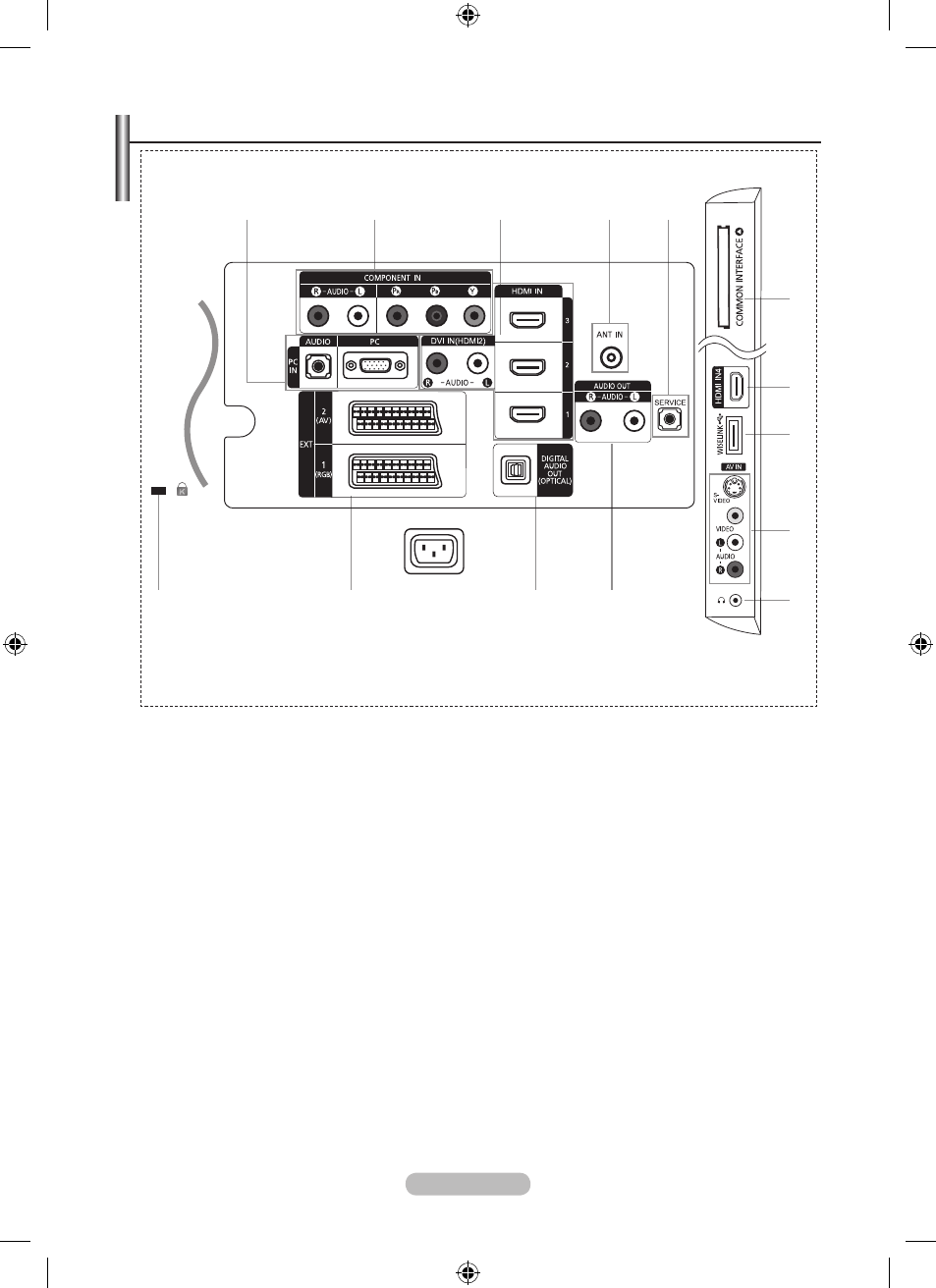

Разглеждане на таблото за връзка

Когато свържете външно устройство към телевизора, захранването на уреда трябва да е изключено.

При свързване на външно устройство трябва цветът на свързващата клема да съвпада с този на кабела.

1

PC IN [PC] / [AUDIO]

Свързване към гнездото за видео и аудио изход на вашия компютър.

2

COMPONENT IN

Свържете компонентните видео кабели (опция) на компонентите към съединителя за

компоненти (“P

R

”, “P

B

”, “Y”) на гърба на телевизора, а другия край – към съответния видео

изход на компонента DTV или DVD.

Ако желаете да свържете едновременно и Set-Top Box, и DTV (или DVD), трябва да свържете

Set-Top Box към DTV (или DVD) и да свържете DTV (или DVD) към съединителя за компоненти

(“P

R

”, “P

B

”, “Y”) на вашия телевизор.

Съединителите Y, P

B

и P

R

на вашите компонентни устройства (DTV или DVD) понякога са

означени с Y, B-Y и R-Y или Y, Cb и Cr.

Свържете RCA аудио кабели към “R - AUDIO – L” на гърба на телевизора, а другите краища

свържете към съответните съединители за аудиоизход на DTV или DVD устройството.

3

HDMI IN , HDMI IN , HDMI IN , HDMI IN

Поддържа връзките между AV устройства с възможност за HDMI свързване (Set-Top Box, DVD

плейъри, DVD плейъри).

За свързване от HDMI към HDMI не е необходима допълнителна аудио връзка.

Когато използвате връзка с HDMI/DVI кабел, трябва да използвате гнездото HDMI IN 2.

-

-

-

-

-

-

-

-

6

0

Цветът и формата на уреда може да се различава за различните модели.

Вход на захранването

[Гнезда на страничното табло]

1

2

3

4

5

3

7

8

9

!

@

#
