Polski - 4
Opis panelu złączy
Kolor i kształt produktu mogą się różnić w zależności od modelu.
Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zasilanie telewizora zostało wyłączone .
Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym
kolorze.
1 DIGITAL AUDIO OUT (OPTICAL)
Służy do podłączania cyfrowego urządzenia audio, takiego jak odbiornik kina domowego.
Kiedy gniazda HDMI IN są połączone, gniazdo DIGITAL AUDIO OUT (OPTICAL) telewizora emituje tylko dźwięk
2-kanałowy. Aby uzyskać dźwięk wielokanałowy (5.1), należy połączyć gniazdo optyczne odtwarzacza DVD / Blu-ray
lub odbiornika telewizji kablowej / dekodera telewizji satelitarnej bezpośrednio ze wzmacniaczem lub zestawem kina
domowego, nie zaś z telewizorem.
2 SERVICE
Złącze do aktualizacji oprogramowania.
3 HDMI / PC IN [HDMI (DVI), AUDIO, PC]
Służy do podłączania gniazda HDMI urządzenia do źródła sygnału HDMI.
Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwięku.
Co to jest HDMI?
Interfejs multimedialny wysokiej rozdzielczości HDMI (High-Definition Multimedia Interface) to gniazdo, które pozwala na
przesłanie jednym kablem cyfrowego dźwięku i obrazu.
Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm
ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy.
Aby uzyskać połączenie DVI z urządzeniem zewnętrznym, należy użyć gniazda HDMI / PC IN [HDMI (DVI)].
Do połączenia wideo należy użyć kabla DVI na HDMI lub adaptera DVI-HDMI (z DVI na HDMI), zaś do połączenia audio
należy wykorzystać gniazda HDMI / PC IN [AUDIO]. Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda
HDMI / PC IN [HDMI (DVI)].
HDMI / PC IN [AUDIO]
Połączenie z gniazdami audio w komputerze PC.
Gniazdo DVI do podłączania urządzeń zewnętrznych.
HDMI / PC IN [PC]
Podłącz do wyjścia wideo komputera PC.
Jeśli komputer obsługuje złącze DVI, możesz go podłączyć do złącz HDMI / PC IN [HDMI (DVI)].
Jeśli komputer obsługuje złącze DVI, możesz go podłączyć do złącz HDMI / PC IN [HDMI (DVI)] / [AUDIO].
4 AV IN [VIDEO] / [R-AUDIO-L]
Podłącz telewizor do gniazda RCA lub S-VIDEO urządzenia audio-wideo, takiego jak magnetowid, odtwarzacz DVD czy
kamera.
Podłącz kable audio RCA do złączy [R-AUDIO-L] z tyłu telewizora, a drugi ich koniec do odpowiednich wyjść audio w
odbiorniku audio-wideo.
¦
N
N
N
–
N
–
–
N
N
N
–
–
–
N
N
–
–
6
7
1 2 3 4
8 9 0
5

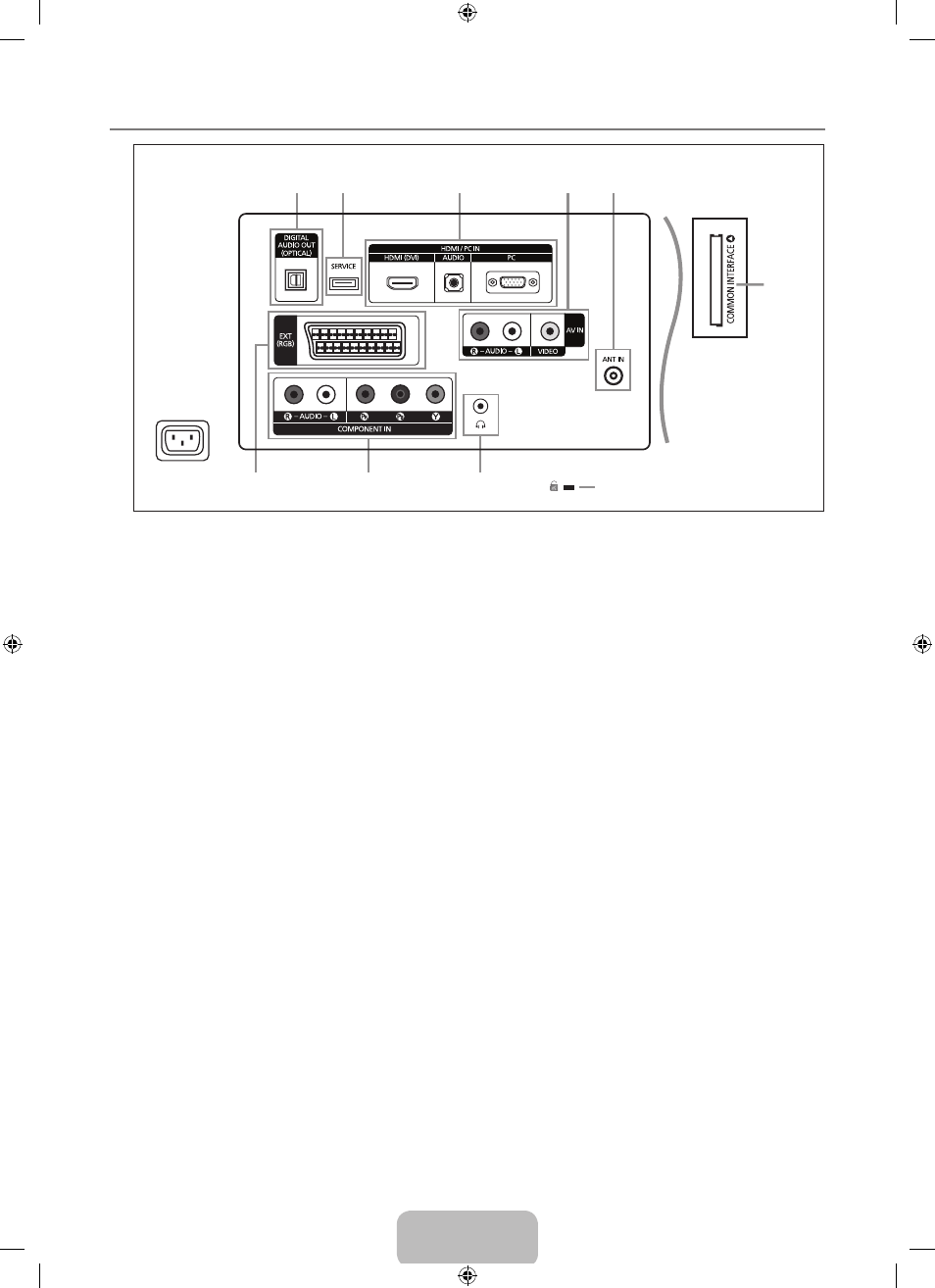

[Panel tylny telewizora]
Gniazdo
zasilania
