AXIS P3301/-V Guia de instalación

Página 71

ES

PA

ÑOL

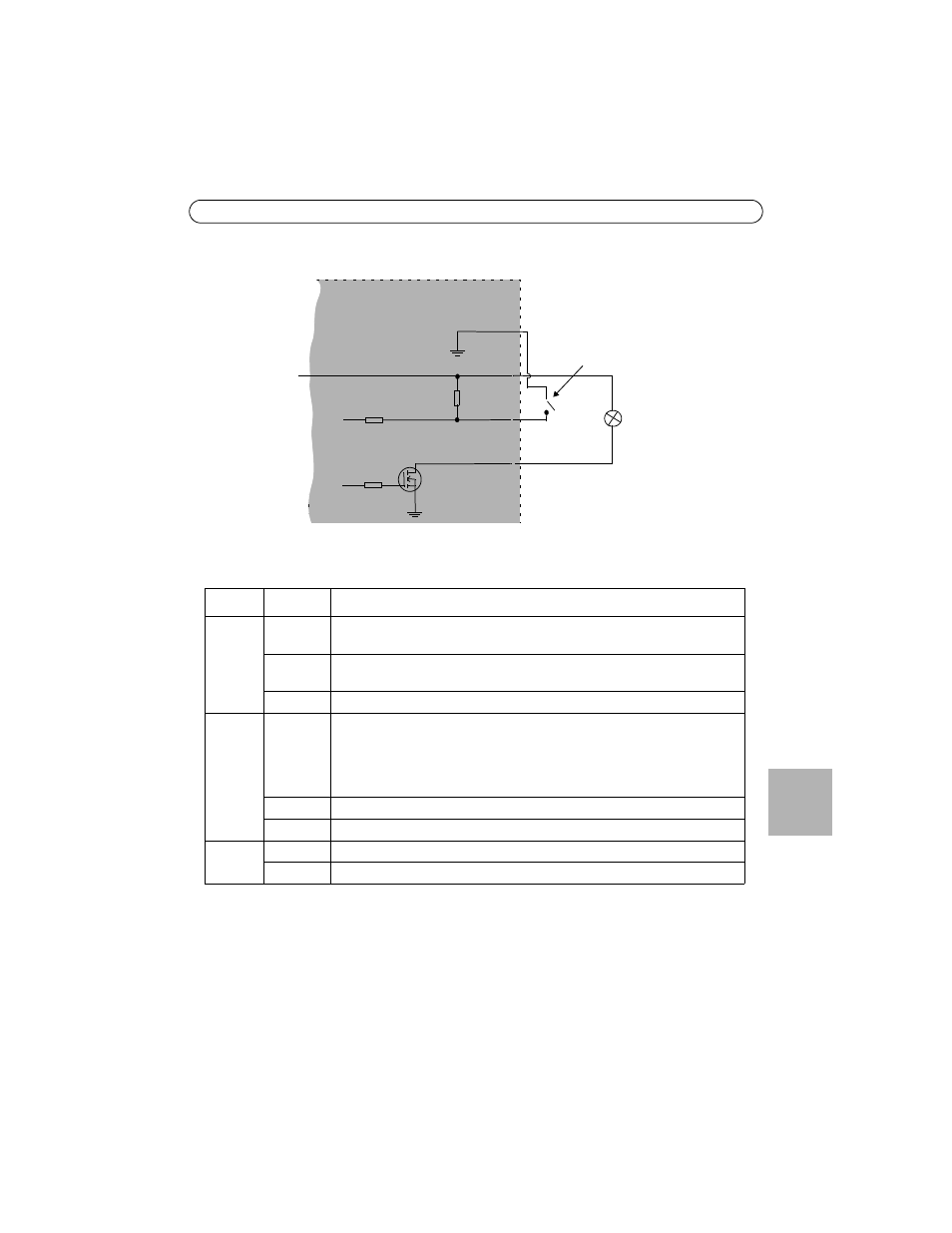

Diagrama de conexiones

Indicadores LED

LED

Color

Indicación

Red

Verde

Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad
de red.

Ámbar

Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar actividad
de red.

Apagado

Desconexión de la red.

Estado

Verde

Fijo en verde para indicar funcionamiento normal.
Nota: Puede configurarse el estado LED para que esté apagado durante el
funcionamiento normal, o para parpadear únicamente cuando se accede a la
cámara. Para configurarlo, vaya a

Configuración > Opciones del sistema > LED.

Para más información, consulte los archivos de ayuda en línea.

Ámbar

Fijo durante el inicio, el restablecimiento de los valores o la configuración inicial.

Rojo

Parpadeo lento si no se puede realizar una actualización.

Alimentac
ión

Verde

Funcionamiento normal.

Ámbar

Parpadeo verde/ámbar durante la actualización del firmware.

o

z

AXIS P3301/-V

3,3V

máx. 50 mA

p. ej. botón

pulsador
