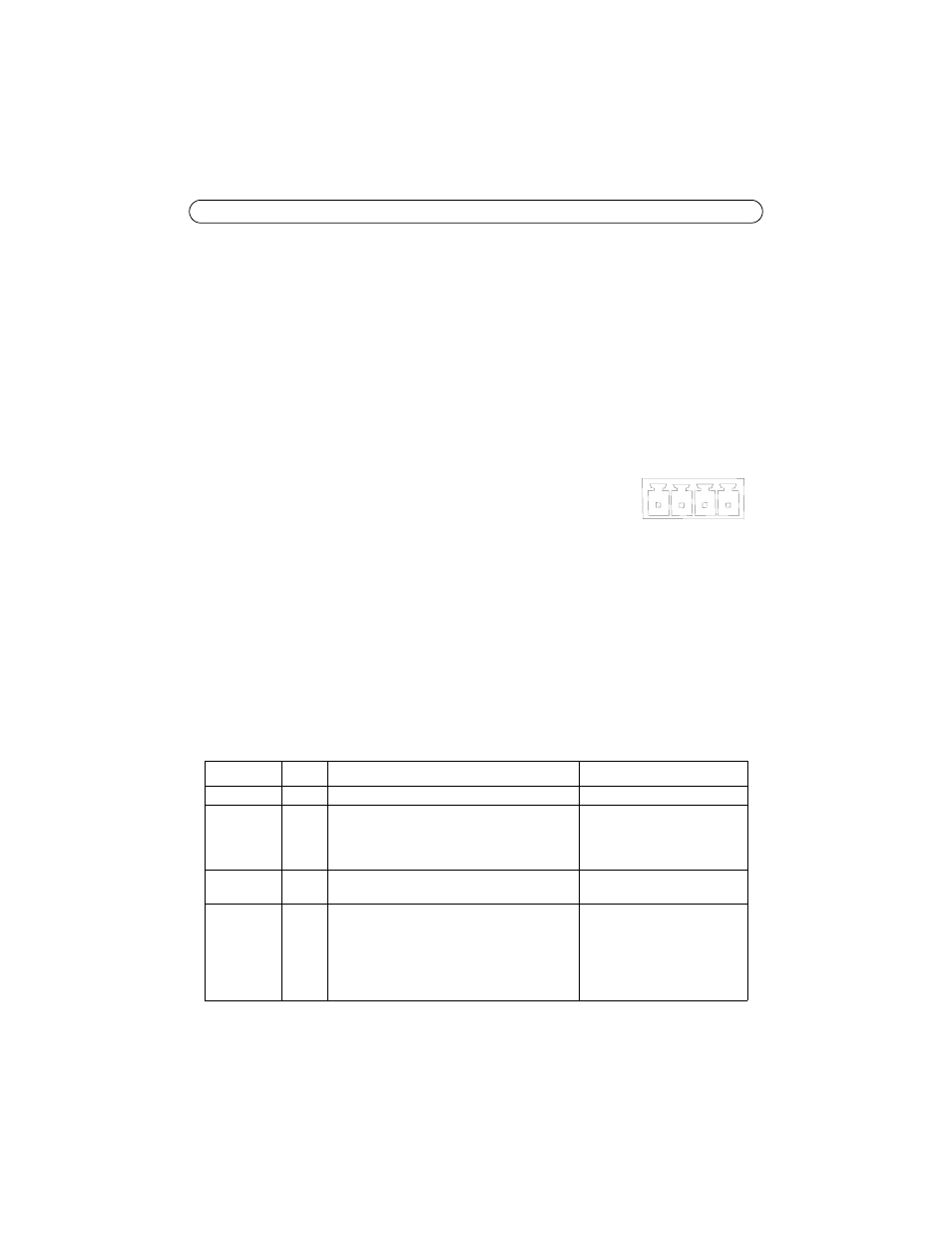

Seite 42 AXIS P3301/-V Installationsanleitung
Kameraanschlüsse
Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt PoE-Anschluss. Die Verwendung von
abgeschirmten Kabeln wird empfohlen.
Stromversorgungsanschluss - Mini-Gleichstromanschluss. 5.1 V Gleichstrom, max 4.0 W. Siehe
Produktaufkleber bezüglich
± -Anschluss.
Audio-Eingang - – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal
wird von einem Stereosignal benutzt).
Audio-Ausgang - – Audioausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage (PA)
oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer kann angeschlossen
werden. Ein Stereostecker muß für den Audioausgang benutzt werden.
E/A-Anschluss - Wird z. B. für Bewegungserkennung, Ereignisauslösung,
Zeitrafferaufnahmen, Alarm-Benachrichtigungen usw. verwendet. Er bildet
die Schnittstelle für:
• 1 Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX Application Programming Interface (API), über die
Schaltflächen für den Ausgang auf der Seite
Live View (Live-Ansicht) oder durch einen
Event Type (Ereignistyp) aktiviert werden. Der Ausgang wird als aktiviert [angezeigt unter
Event Configuration > Port Status (Ereigniskonfiguration > Port-Status)] angezeigt, wenn
das Alarm meldende Gerät eingeschaltet ist.
• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem
und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür/Fensterkontakte,
Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der
Status, und der Eingang
wird aktiviert [angezeigt unter Event Configuration > Port Status (Ereigniskonfiguration >
Port-Status)].
• Zusatzstromversorgung und Masse
Funktion Pin Hinweise Technische Daten
Masse 1 Masse
3,3 V
Gleichstro
m 2 Dieser Kontakt kann für die Stromversorgung
von Zusatzgeräten verwendet werden.
Hinweis: Dieser Anschluss kann nur als
Stromquelleverwendet werden. Max. Stromstärke = 50 mA
Digitaler
Eingang 3 Zum Aktivieren mit dem Massekontakt
verbinden; zum Deaktivieren nicht anschließen. Min. Eingang= - 40 V DC
Max. Eingang= + 40 V DC
Digitaler
Ausgang 4 Verwendet einen NFET-Transistor mit offener
Senke, wobei die Quelle mit der Masse
verbunden ist. Zum Schutz vor
Spannungsspitzen muss bei der Kombination
mit einem externen Relais eine Diode parallel
zur Last geschaltet werden. Max. Stromstärke = 100 mA
Max. Spannung = + 40 V DC
