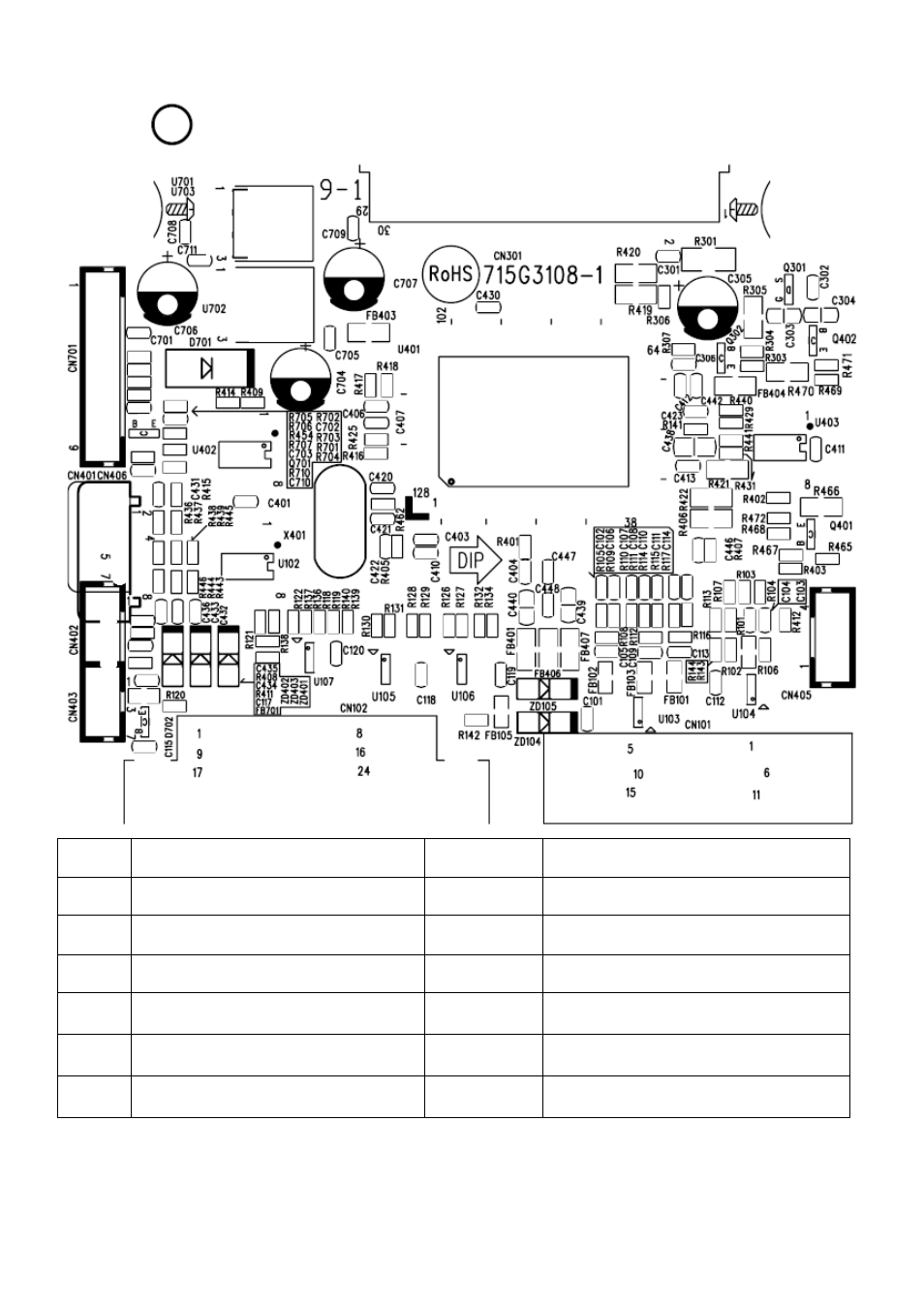

Main Board Layout

Symbol Description

Symbol

Description

U401

IC NT68667UFG/C QFP-128L

CN402

WAFER

U703

IC LD1117DT33TR DPAK

CN701

WAFER 9P RIGHT ANELE PITCH

U103

IC AZC099-04S SOT23-6L

CN301

CONNECTOR

U104

IC AZC099-04S SOT23-6L

X401

CRYSTAL 12MHz HC-49US ARG6-120

U402

SST25VF010A-33-4C-SAE

CN101

D-SUB 15PIN VERTICAL CONN WITH
SCREW

U702

IC AZ1117D-1.8-E1

CN102

DVI 24PIN CONN F
