7

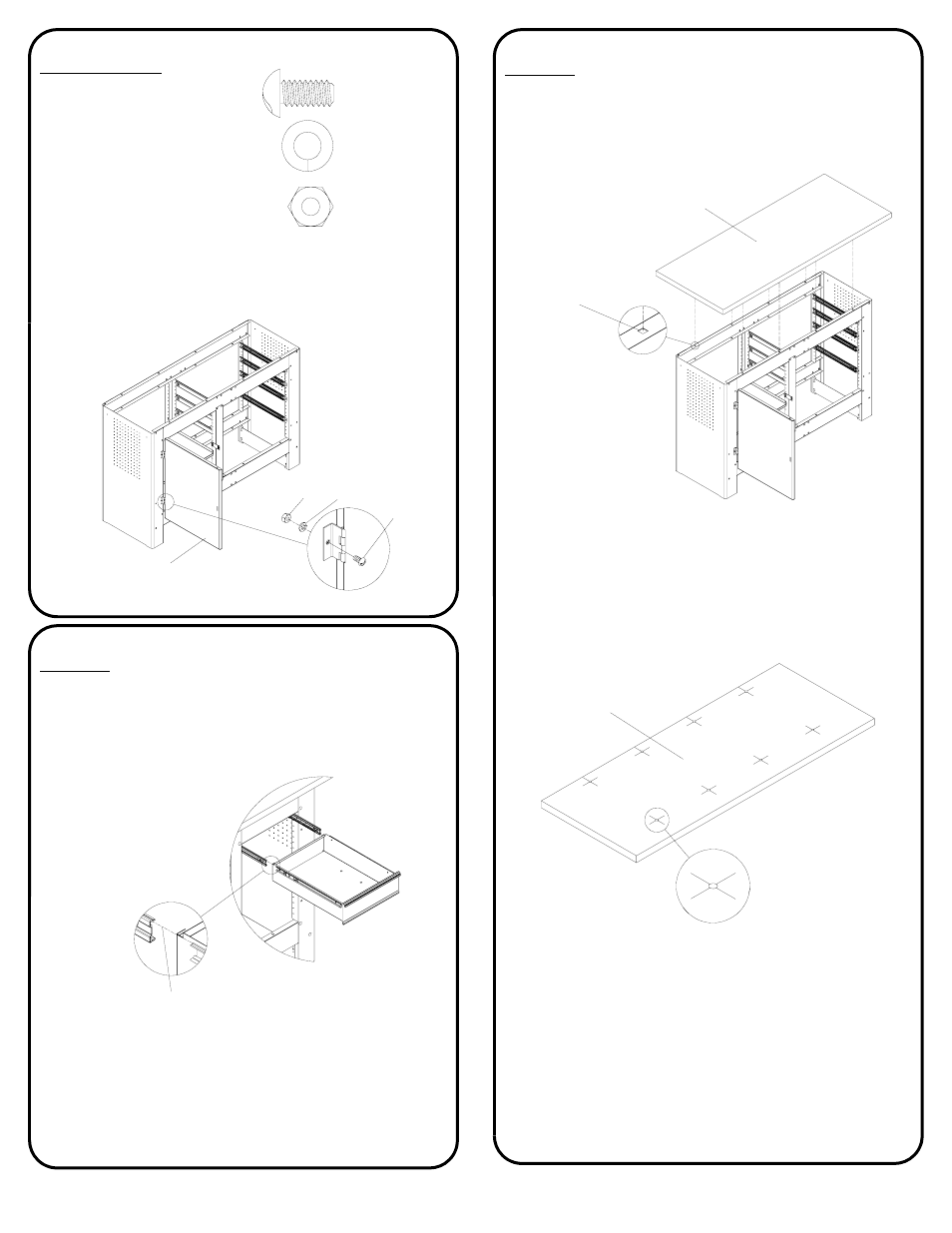

Alignez soigneusement les
côtés et insérez le tiroir
jusqu'à ce que celui-ci
s'arrête.
ÉTAPE 6:
• Insérez les glissières de tiroir (Gd) dans les glissières de l'établi (Gu) et
poussez jusqu'au fond.
• Ouvrez le tiroir jusqu'à ce qu'il s'arrête pour assurer un assemblage
adéquat.
• Répéter pour le reste des tiroirs.
• Aligner l'unité et régler pour que le tiroir fonctionne de façon optimale.
• Serrer toutes les attaches avec une clef.
• Retirez les tiroirs. (Suivez les instructions de retrait du tiroir.)
• Fixer la pièce K, de la façon illustrée, avec (2) FF, (2) HH et (2) JJ.
• Serrez avec les doigts. (Ne pas serrer à la clé avant l'étape 6.)
FF
HH JJ
K
FF(2)
JJ(2)
HH(2)
ÉTAPE 5 - Suite:
H
• Placez H dans la position que vous souhaitez.
• Marquez les centres de (8) trous de fixation carrés.
trou de fixation
carré
H
• Retournez H à l'envers. (Utilisez le matériel d'emballage pour éviter les
égratignures.)
• Percer (8) avant-trous de 3 mm (1/8 po.) et de 13 mm (1/2 po.) de
profondeur.
ÉTAPE 7:
