OUTILS REQUIS
Clé de 0,95 cm (3/8 po)
Clé de 11 mm (7/16 po)
Perceuse 7,9 mm (5/16 po)
Tournevis cruciforme
QUINCAILLERIE POUR LE COFFRE FOURNIE
Documentation
Sac de matériel
Sac de visserie (Roulette)
POUR MONTER LE COFFRE
Méthode:
• Retirez suffisamment de tiroirs pour pouvoir accéder aux sur-
faces de montage supérieure et inférieure des unités. Voir les
instructions de retrait des tiroirs.
• Placez le coffre à l’endroit désiré sur le dessus de l’armoire ou
du coffre intermédiaire puis marquez les emplacements des
trous de montage sur le dessus de l’armoire.
• Retirez le coffre et percez deux trous de 8 mm (5/16 po) dans le
dessus de l’armoire.
• Fixez les unités ensemble à l’aide de deux boulons et vis et
écrous de 6,4 mm - 50,8 x 1,59 cm (1/4 - 20 x 5/8 po) à chaque
joint.
REMARQUE :TOUTES LES INSTRUCTIONS
D’ASSEMBLAGE NE S’APPLIQUERONT PAS À VOTRE
MODÈLE.
2
Méthode:
REMARQUE: Utiliser la main-d’oeuvre nécessaire pour
cette operation.
• Retiez le tiroir inférieur. voir le chapitre “retrait et pose des
tiroirs”.
• Placer l’unité sur sa partie arrière. Utiliser le matériel de condi-
tionnement pour protéger le fini.
• Fixez les roulettes à l’unité à l’aide de (4) vis 1/4 - 20 x 1,59 cm
(5/8 po) et (4) écrous 1/4 - 20 par roulette. Installez les deux
roulettes pivotantes sur le même côté de l’unité. Serrez à l’aide
d’une clé.
• Remettre l’unité en position debout.
• Réinstallez les tiroirs

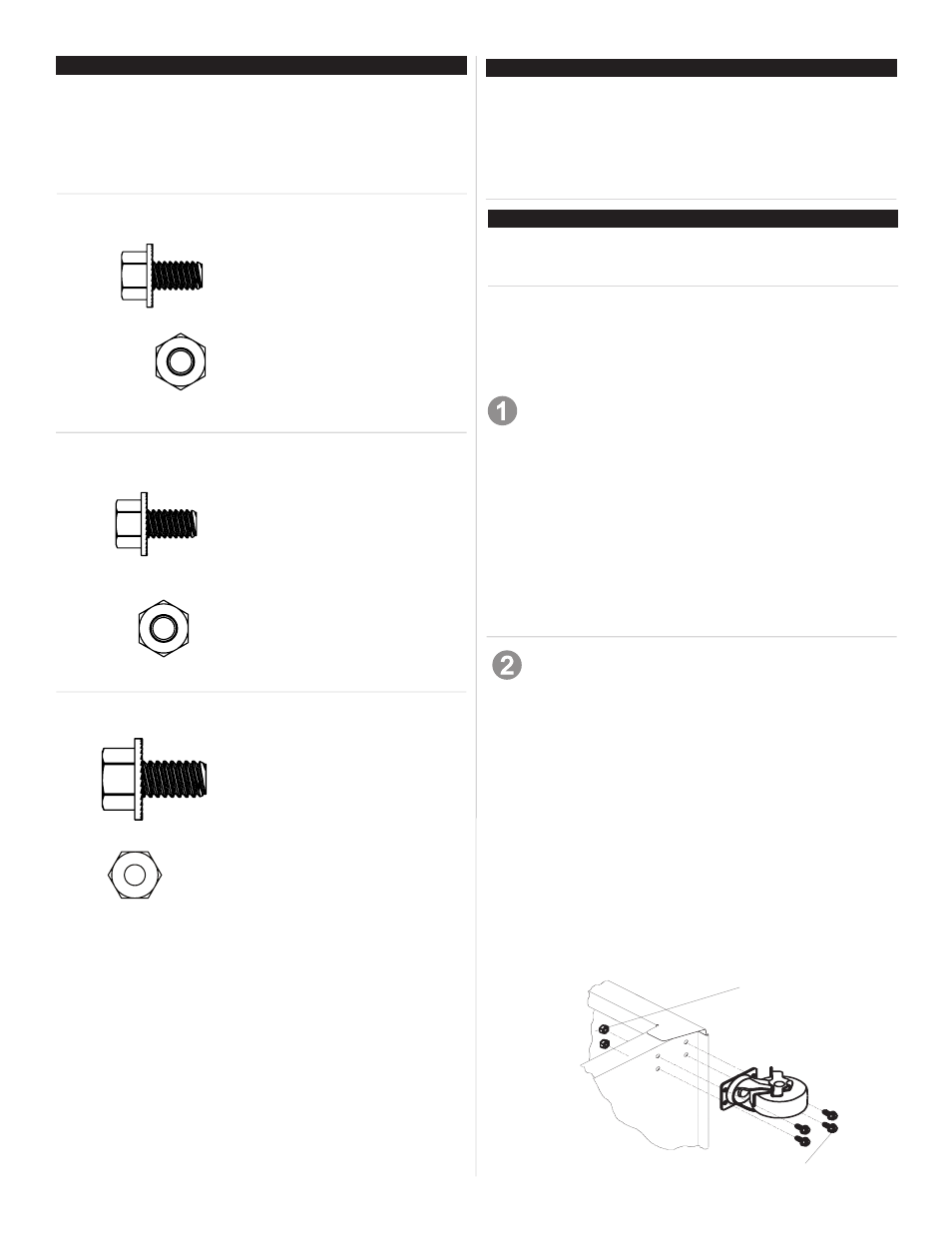

INSTALLATION DES ROULETTES
Éléments requis:
Vis 1/4-20 x .438-in HW (Qté: 16)
Ecrou hexagonal de 1/4-20 (Qté: 16)
Clé de 11 mm (7/16 po)
Clé de 9,5 mm (3/8 po)
Verrour
Écrou
QUINCAILLERIE POUR L’ARMOIRE MÉDIANE
FOURNIE
Écrou 0,64 cm - 50,80 cm (1/4 - 20) (Qté 4)
Boulon 0,64 cm - 50,80 x 1,59 cm
(1/4 - 20 x 5/8 po) (Qté 4)
QUINCAILLERIE POUR L’ARMOIRE INFÉRIEURE
FOURNIE
Vis 1/4-20 x 5/8 (Qté: 16)
Ecrou hexagonal de 1/4-20 (Qté: 16)
AVERTISSEMENT
Retirez la surface de travail en bois ou en caoutchouc,
le cas échéant, avant d’attacher le(s) coffre(s) à
l’armoire.
QUINCAILLERIE
ENSEMBLE
CONTENU DE L’EMBALLAGE
Écrou hexagonal de 1/4-20 (Qté.: 4)
Vis no 1/4-20 x 5/8 po (Qtй.: 4)
