6 Assemblaggio e
installazione

L'assemblaggio e l'installazione vanno

eseguiti solo da personale specializzato.

Prima di eseguire qualsiasi operazione

ricordarsi di togliere tensione al prodotto.

6.1 Installazione

6.1.1 Apertura della scatola

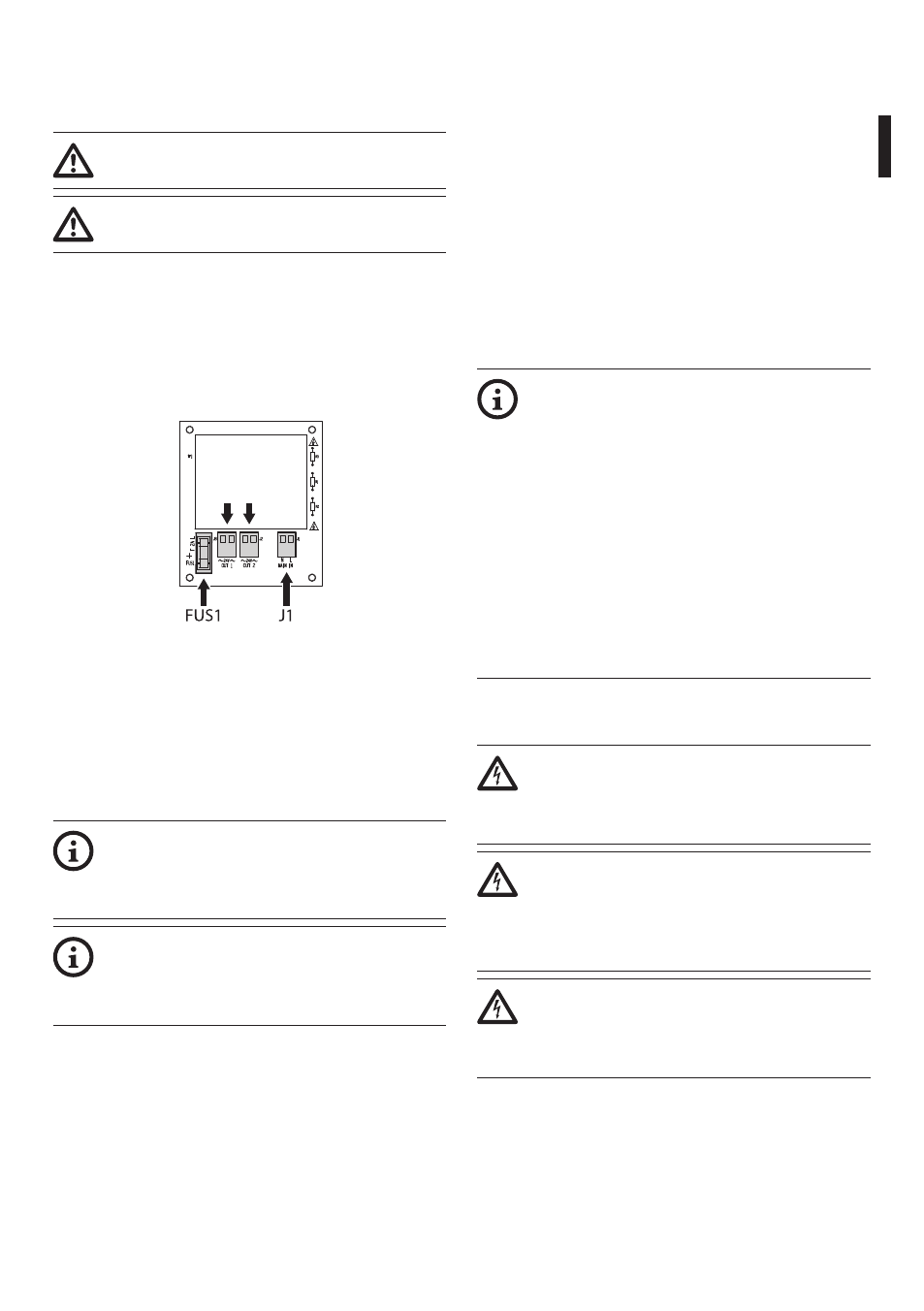

Una volta aperta la scatola, identificare il morsetto di

ingresso alimentazione J1, i morsetti di uscita J2, J3 e

la posizione del fusibile FUS1.

J2

J3

Fig. 1

6.1.2 Collegamento del primo

illuminatore

Collegare i cavi di alimentazione del primo

illuminatore al connettore J3, uscita OUT 1 (cavi

di colore bianco e nero presenti nel cordone di

alimentazione dell'illuminatore).

Per agevolare l’istallazione è possibile

rimuovere il morsetto, effettuare il

collegamento e reinserirlo in posizione a

cablaggio ultimato.

Installare l’alimentatore il più vicino

possibile all'illuminatore in maniera da

avere cavi a bassa alimentazione corti

(meno di 20m).

I rimanenti 2 fili (rosso e verde) servono per attivare

l'illuminatore da remoto.
Sono possibili 3 configurazioni:
• Nel caso si utilizzi l’accensione automatica

mediante fotocellula presente nell'illuminatore,

isolare separatamente i 2 cavi rosso e verde.

• Nel caso si voglia forzare l’accensione

dell'illuminatore, cortocircuitare i 2 cavi ed isolarli

con un capicorda.

• Nel caso si voglia accendere l'illuminatore da

remoto con contatto pulito, provvedere a collegare

i 2 cavi ad un contatto pulito esterno.

Per l’installazione e il controllo dell'illuminatore, fare

riferimento al manuale relativo.

6.1.3 Collegamento del secondo

illuminatore

Se presente, collegare il secondo illuminatore

analogamente a quanto fatto per il primo, utilizzando

in questo caso il morsetto J2.

Evitare assolutamente di collegare

assieme i cavi di attivazione da remoto

(fili colore rosso e verde) con quelli del

primo illuminatore. Nel caso siano presenti

2 illuminatori e si voglia controllarli con

contatto pulito, è necessario che ciascuno

dei due abbia un suo contatto pulito di

attivazione. In alternativa è consigliato

cortocircuitare separatamente i due cavi

rosso e verde (illuminatore 1 e illuminatore

2) e agire sull’alimentazione principale

di rete (J1) per attivare o disattivare

simultaneamente i due illuminatori

mediante interruttore remoto.

6.1.4 Collegamento della linea di

alimentazione

All’atto dell’installazione controllare che

le caratteristiche di alimentazione fornite

dall’impianto corrispondano a quelle

richieste dal dispositivo.

Accertarsi che la tensione di

alimentazione sia conforme alle specifiche

dell’alimentatore (230Vac oppure 120Vac,

50/60Hz, a seconda del modello di

alimentatore acquistato).

Utilizzare un cavo di sezione adeguata, a

seconda del tipo di impianto e comunque

compreso tra i seguenti valori: 0.5mm²-

1.5mm² (AWG 20-16).
