DTCOAX INSTALLING INSTRUCTIONS
FEATURES:
The DTCOAX board can be mounted on DTRX3 receiver and allows the telemetry
data receiving over RG59 coax cable or an equivalent one in presence of a video
signal (max distance 350m).
The telemetry data transmission over the coax is allowed only with SM42A/SM82A
and SM84A/SM164A matrix.
MOUNTING AND SETTING:
!
!
!
!
!
!
!
!
!
!
!
Switch off thereceiver
Insert the two equipped spacers on the receiver board holes
Mount the DTCOAX board on the DTRX3 receiver
inserting the two
brackets on the DTCOAX board holes
Connect the video cable BNC, coming from the camera, to one of the two J1 or J2
DTCOAX board connectors
Connect the BNC video cable , coming from the matrix, to the other one free
connector
Set the receiver JP3 JUMPER in EXT position leaving the Jp2 JUMPER in CL
position
Set on the DTRX3 receiver the communication rate at 9600 baud: switches 1 and
2 of SW4 in OFF position
Set as receiver address the video input number connected to the DTCOAX board;
operate on the rotating
Dip-switches
Switch on the receiver
J2 connector,
SW1-SW2-SW3
During the switching on the D2 and D3 LED of DTCOAX board blink, while during
the normal operation they indicite the correct data receiving.
Set on SM42A/SM82A oder SM84A/SM164A matrix the telemetry transmission
over the coax (please, refer also to the relevant operating instructions).

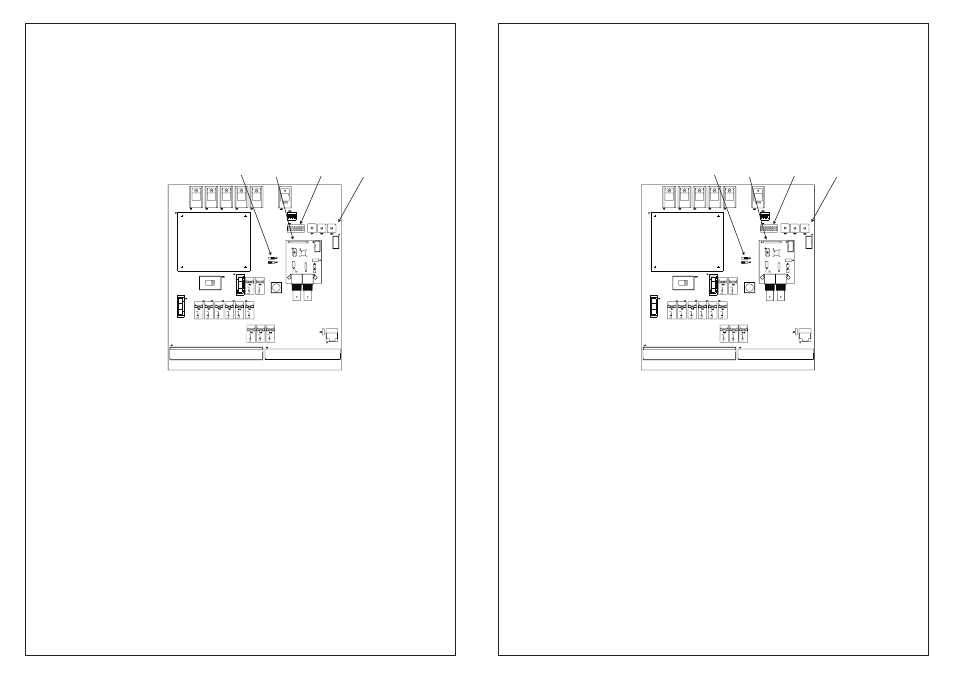

JP2-JP3 J2 SW4 SW1-SW2-SW3
INSTRUCTIONS D’INSTALLATION DU DTCOAX
CARACTERISTIQUES:
La carte DTCOAX peut être montée sur le récepteur DTRX3 et elle permet la
réception de données de télémétrie sur câble coaxial RG59 ou équivalent en
présence d’un signal vidéo (distance max. 350m).
La transmission de données de télémétrie sur coaxial est prévue seulement avec les
matrices SM42A/SM82A et SM84A/SM164A.
MONTAGE ET REGLAGE:
!
!
!
!
!
!
!
!
!
!
!
Eteindre le récepteur
Insérer les deux entretoises en dotation sur les trous qui se trouvent sur la carte
du récepteur
Monter la carte DTCOAX sur le connecteur J2 du récepteur DTRX3 en
introduisant les deux supports dans les deux trous de la carte DTCOAX
Connecter le BNC du c
connecteurs J1
ou J2 de la carte DTCOAX
Connecter le BNC
matrice sur l’autre connecteur libre
Positionner le JUMPER JP3 du récepteur en position EXT en laissant le
JUMPER JP2 en position CL
Régler sur le récepteur DTRX3 la vitesse de communication à 9600 baud:
interrupteurs 1 et 2 du SW4 en position OFF
Régler comme adresse du récepteur le numéro de l’entrée vidéo connecté à la
carte du DTCOAX; agir sur les Dip-switch rotatifs SW1-SW2-SW3
Allumer le récepteur
Les LED D2 et D3 de la carte DTCOAX clignotent pendant la phase d’allumage
tandis que pendant le normal fonctionnement ils indiquent la correcte réception
de données.
âble vidéo de la caméra sur un des deux
du câble vidéo de la
Régler sur les matrices SM42A/SM82A ou SM84A/SM164A la transmission de
télémétrie sur coaxial (se rèférer aux manuels d’instructions relatifs).
JP2-JP3 J2 SW4 SW1-SW2-SW3
