Guía de inicio rápido

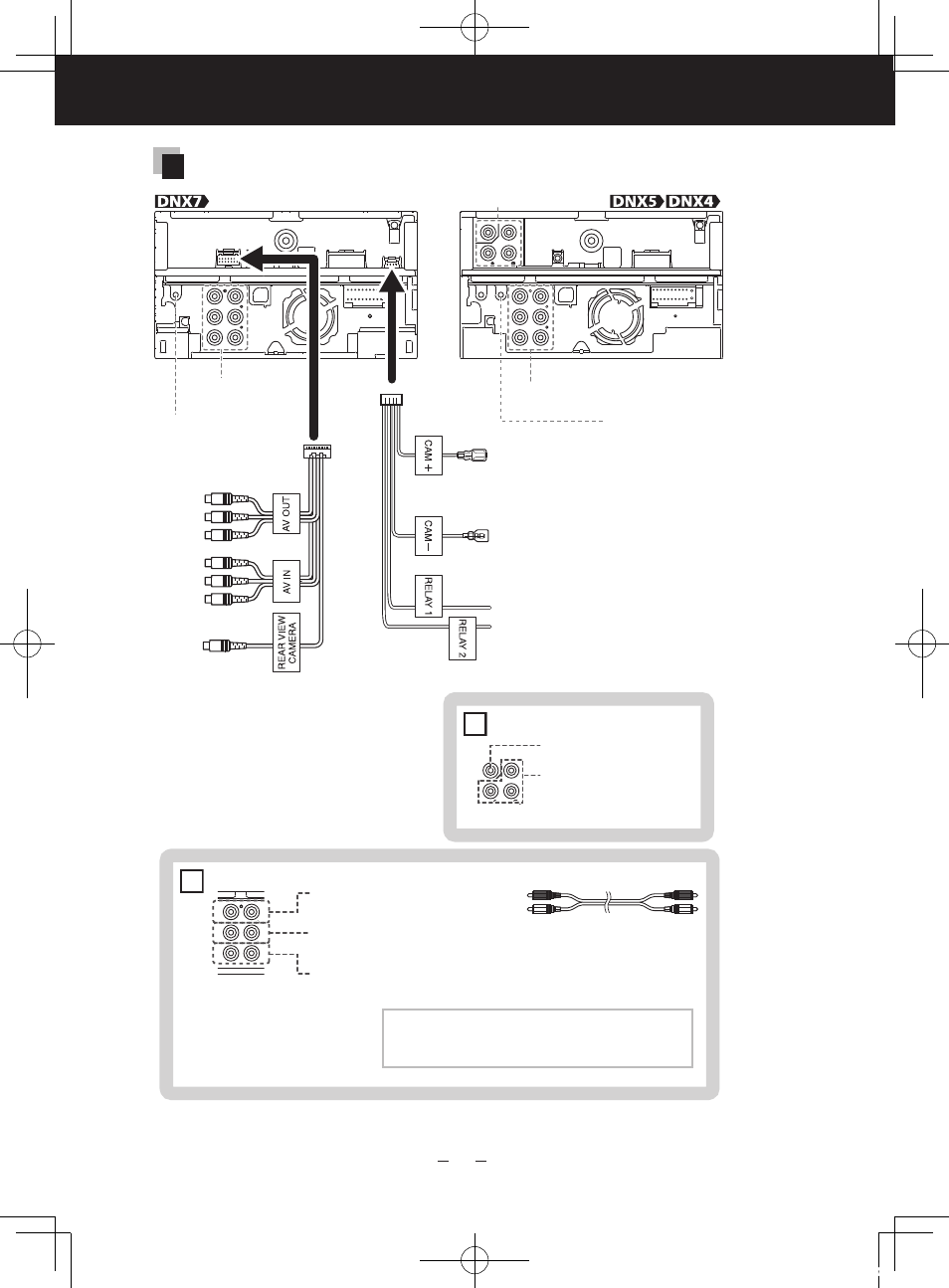

Conexión del sistema
*1 solo DNX4280BT
NOTA
• Las salidas previas de woofer frontal y subwoofer no están
disponibles para el DNX4280BT.
Accesorio 4
Accesorio 2
Entrada iPod/AV 2
CA-C3AV
(accesorio opcional)
Entrada AV*
1
CA-C3AV
(accesorio opcional)
Consulte
el recuadro 2 abajo
Consulte
el recuadro 2 abajo
Verde/rojo
Verde/blanco
Azul/rojo
Azul/rojo
Consulte
el recuadro 1 abajo
Al terminal de
control de la cámara
A la caja de relés
Entrada de la cámara de
visión trasera
- Amarillo (entrada visual)
Salida Audio/Visual
- Amarillo (salida visual)
- Blanco (salida izquierda de
audio)
- Rojo (salida derecha de audio)
1
Salida de preamplificador trasera
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
Salida previa delantera
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
Salida previa del subwoofer
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
Rojo
Blanco
Blanco
Utilice un cable RCA como se
muestra en el diagrama superior.
Rojo
2
