59
DNX7280BT/DNX5280BT/DNX4280BT/DNX5580BT

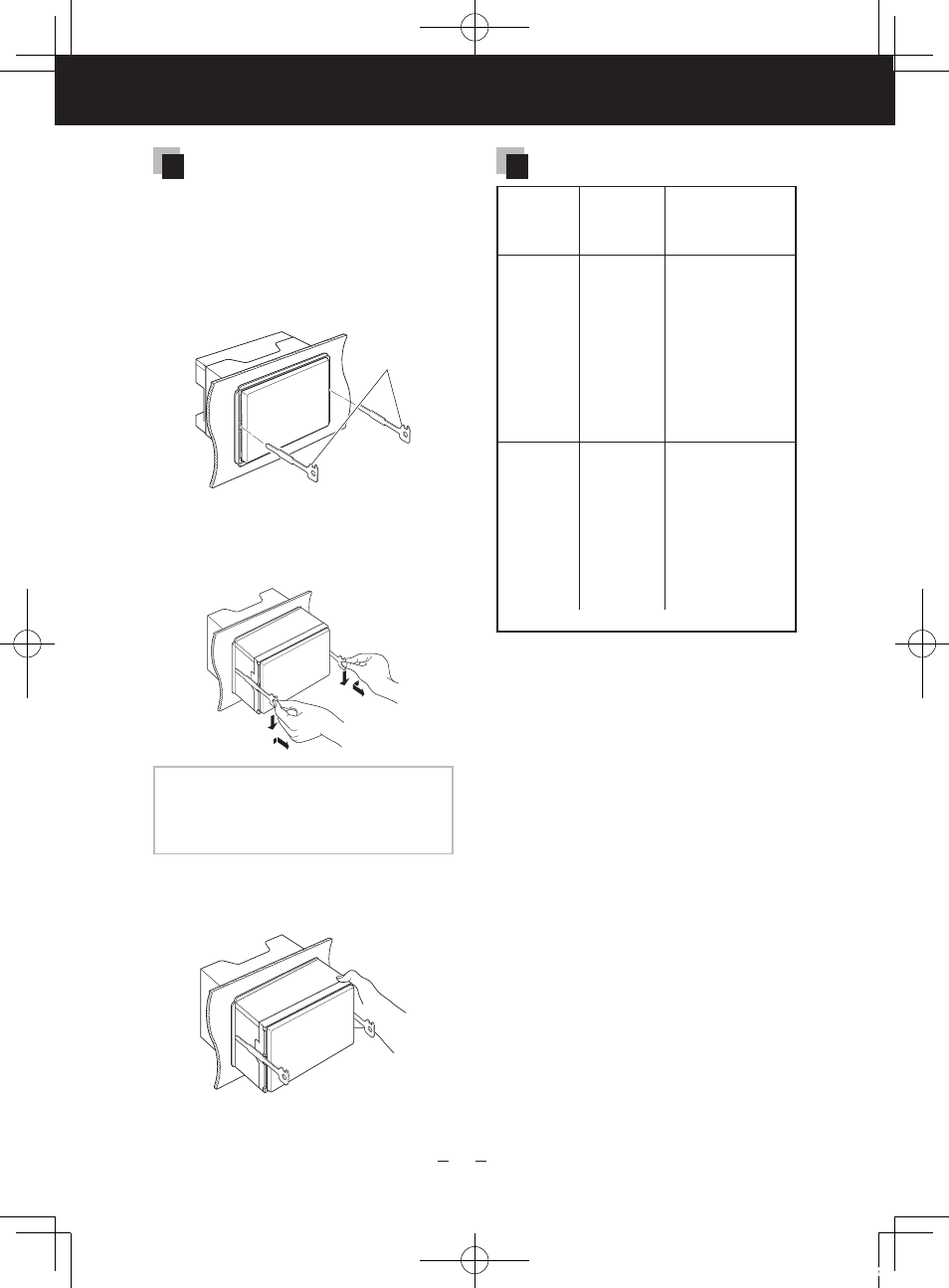

Desmontaje de la unidad
1) Extraiga el marco de goma rígida
consulte el paso 1 en “Extracción
del marco de goma rígida” (p. 58).
2) Inserte las dos herramientas
de extracción (accesorio 4)
profundamente en las ranuras de
cada lado, tal y como se muestra.
4
3) Mueva la herramienta de extracción
hacia abajo y extraiga la unidad
hasta la mitad mientras presiona
hacia dentro.
NOTA
• Tenga cuidado de no hacerse daño con los
pasadores de bloqueo de la herramienta de
extracción.
4) Termine de sacar la unidad con las
manos, prestando atención para no
dejarla caer.
Guía de funciones de los conectores
Números de
patilla para
conectores
ISO Color del
cable Funciones
Conector de
alimentación
exterior
A-4
Amarillo Batería
A-5 Azul/blanco Control de
alimentación
A-6 Naranja/
blanco Atenuación de la
iluminación
A-7 Rojo Encendido (ACC)
A-8 Negro Conexión a tierra
(masa)
Conector de
altavoz
B-1
Morado Trasero derecho (+)
B-2 Morado/negro Trasero derecho (–)
B-3 Gris Delantero derecho (+)
B-4 Gris/negro Delantero derecho (–)
B-5 Blanco Delantero izquierdo (+)
B-6 Blanco/negro Delantero izquierdo (–)
B-7 Verde Trasero izquierdo (+)
B-8 Verde/negro Trasero izquierdo (–)
*Impedancia del altavoz: 4-8 Ω
