Rundrör
Vi rekommenderar innerdiameter på 150 mm, minimum 120
mm.
Plankanaler
Invändigt tvärsnitt ska motsvara rundrörsdiametern.
Ø 150 mm, ca 177 cm
2
Ø 120 mm, ca 113 cm 2
■
Plankanalerna får inte ha skarpa hörn.
■
Använd rörtejp vid avvikande rördiametrar.
Kontrollera väggen
■
Väggen måste vara plan, lodrät och tillräckligt bärkraftig.
■
Se till att borrhålens djup motsvarar skruvarnas längd.
Kontrollera att pluggen sitter fast ordentligt.
■
Bifogade skruvar och plugg är avsedda för massiva väggar.
Om väggen har annan konstruktion (t.ex. gips, porbetong,
poroton tegelblock), använd lämpligt fästmedel.
■
Fläkten väger max. 40 kg.
Elektrisk anslutning
:
Risk för elstötar!
Det finns komponenter inuti enheten som har vassa kanter.
Anslutningskabeln kan skadas. Anslutningskabeln får inte vikas
eller klämmas vid installationen.
Erforderliga anslutningsdata framgår av typskylten, som syns
inuti fläkten när du tar ut metallfettfiltret.
Anslutningsledningens längd: ca. 1,30 m
Den här enheten är avstörd enligt EU:s bestämmelser för
radioavstörning.
Denna produkt får endast anslutas till ett jordat vägguttag,
förutsatt att detta installerats enligt gällande bestämmelser och
att stickkontakten är skyddad genom jordning.
Det jordade vägguttaget bör om möjligt monteras inuti ytskiktet.
■
De jordade vägguttaget bör vara anslutet via en egen säkring.
■
Om det jordade uttaget inte längre går att nå sedan
köksfläkten väl monterats, måste frånskiljare användas som
vid fast anslutning.
Om fast anslutning krävs måste en frånskiljare med en
kontaktöppning på minst 3 mm och allpolig frånslagning
installeras. Endast behörig elektriker får utföra arbetet med fast
anslutning.
Enhetens mått (bild 1)
Förbereda installation (bild 2)
Obs!
Se till att det inte finns några elledningar, gas- eller vattenrör i
det område där du tänker borra.
1. Markera en lodrät mittlinje på väggen från taket till fläktens
underkant.
2. Markera borrhålen för skruvarna och området där fläkten ska
hänga på väggen.
3. Borra fem Ø 8 mm hål med borrdjup 80 mm för fästena och
tryck in pluggen så att den löper jäms med väggen.
Bygga in apparaten
Montera väggfästena (bild 3)
1. Skruva fast skorstenskåpans fästjärn. ¨
2. Skruva fast upphängningsanordningarna till fläkten ordentligt,
max. 3 Nm. ©
3. Skruva in den gängade bulten så långt att den sticker ut 5 - 9
mm utanför väggen. ª
Häng enheten och räta upp (bild 4)
1. Dra bara av skyddsfolien baktill först och resten efter
montering.
2. Haka fast fläkten så att den sitter fast ordentligt i
upphängningarna. «
3. Justera fläkten så att den hänger rakt genom att vrida
upphängningsanordningarna. Det går att skjuta enheten åt
höger eller vänster, om det behövs. ¬
Skruva fast fläkten
1. Tryck fast propparna på upphängningsanordningarna med
pilen uppåt tills de sitter fast ordentligt. ®
2. Ta ur fläktfronterna (se bruksanvisningen, kap. ”Rengöring och
skötsel”, avsnittet ”Rengöra enheten inuti”).
3. Skruva fast den räfflade muttern och brickan ordentligt. ¯
Ta bort propparna över skruvarna
Använd en platt skruvmejsel om du ska ta bort propparna över
skruvarna.
Montera skorstenskåpan (bild 5)
:
Skaderisk!
vid installation på grund av vassa kanter. Använd alltid
skyddshandskar vid installation av enheten.
1. Ta isär skorstenskåpan.
Dra sedan bort tejpen.
2. Dra loss skyddsfolien från båda skorstenskåporna.
3. Skjut in delarna i varandra.
Anvisning
■
Skydda mot repor genom att lägga papper som skydd över
ytterkåpans kanter.
■
Skjut den inre kåpan nedåt.
4. Placera kåporna på hällen.
5. Skjut den inre delen uppåt och haka fast den i sidorna i
fästjärnet. ¨
6. Fäst kåpan genom att trycka den nedåt. ©
7. Skruva fast kåporna på sidorna med två skruv i fästjärnet. ª
no
ê Monteringsveiledning
:
Viktige sikkerhetsanvisninger
Les denne bruksanvisningen nøye. Det er en forutsetning for at
du skal kunne bruke apparatet på en sikker og riktig måte. Ta
vare på bruks- og monteringsanvisningen slik at du kan bruke
den igjen senere eller gi den videre til eventuelle kommende
eiere av apparatet.
Sikkerheten under bruken er kun garantert dersom monteringen
foretas forskriftsmessig i henhold til monteringsveiledningen.
Installatøren er ansvarlig for at apparatet fungerer som det skal
på oppstillingsstedet.
Bredden på damphetten må tilsvare minst bredden på
kokeplaten.
For installasjonen må det tas hensyn til de aktuelle gyldige
byggeforskrifter og forskriftene fra strøm- og gassforsyningen på
stedet.

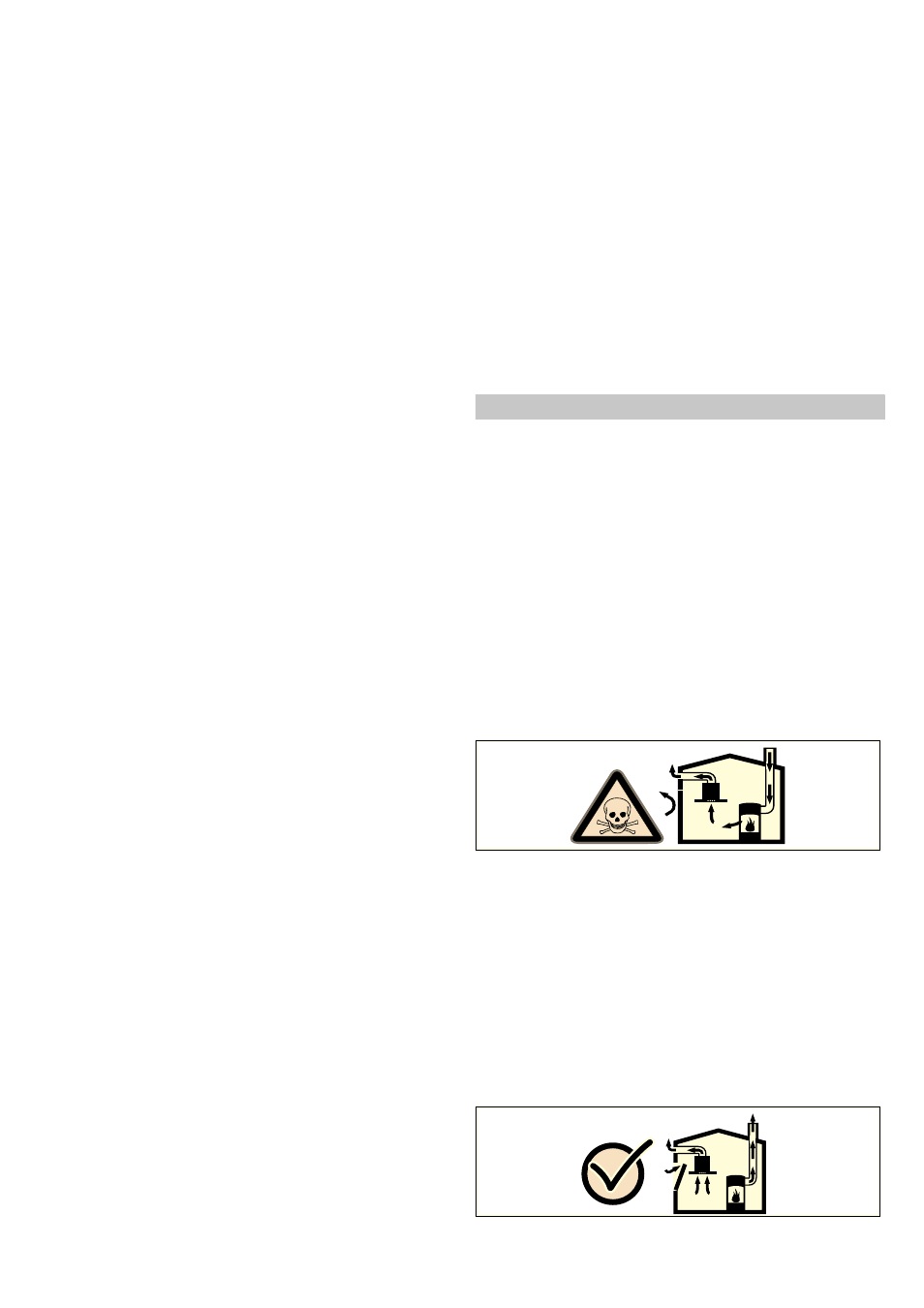

Livsfare!
Tilbakesugde forbrenningsgasser kan føre til forgiftning.
Sørg alltid for nok tilførselsluft når apparatet skal brukes i
utluftingsdrift samtidig med et romluftavhengig ildsted.
Ildsteder som er avhengig av romluft (f.eks. varmeapparater
som drives med gass, olje eller kull, varmtvannsberedere)
bruker forbrenningsluften fra oppstillingsrommet og leder
avgassene gjennom et avgassanlegg (f.eks. pipe) i det fri.
I forbindelse med en innkoblet ventilator trekkes det romluft fra
kjøkkenet og rommene ved siden av – uten tilstrekkelig
tilførselsluft oppstår et undertrykk. Giftige gasser fra pipe eller
avtrekkssjakt suges tilbake til oppholdsrommene.
■
Det må derfor alltid sørges for tilstrekkelig tilførselsluft.
■
Bare en murkasse for tilførsels-/utblåsningsluft er ikke
tilstrekkelig for å sikre at grenseverdien overholdes.
Sikker drift er bare da mulig, dersom undertrykket i rommet hvor
ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette
kan oppnås dersom forbrenningsluften kan strømme gjennom
åpninger som ikke kan lukkes som f.eks. i dører, vinduer, i
forbindelse med en murkasse for tilførsels-/utblåsningsluft eller
ved hjelp av andre tekniske tiltak.
Du bør i alle fall rådføre deg med skorsteinsfeieren, som kan
bedømme husets tilførselsluft og avtrekksluft og foreslår
passende tiltak for ventilasjonen.
