• Podłączenie urządzenia do zasilania za po‐
mocą przedłużacza, adaptera lub rozgałęźni‐
ka stwarza zagrożenie pożarem. Upewnić się,
że parametry uziemienia odpowiadają nor‐
mom oraz przepisom.
• Nie dopuszczać do nagrzania przewodu zasi‐
lającego do temperatury wyższej niż 90°C.
Niebieski przewód neutralny połączyć z zacis‐
kiem oznaczonym literą „N”. Brązowy (lub czar‐
ny) przewód fazowy podłączyć do zacisku ozna‐
czonego literą „L”. Przewód fazowy powinien być
stale podłączony.
8.3 Wymiana przewodu zasilającego
W razie wymiany należy użyć przewodu połącze‐
niowego typu H05V2V2-F T90 lub odpowiednika.
Należy sprawdzić, czy pole przekroju przewodu
jest zgodne z napięciem i temperaturą roboczą
urządzenia. Żółto-zielony przewód ochronny mu‐
si być o około 2 cm dłuższy od brązowego (lub
czarnego) przewodu fazowego.

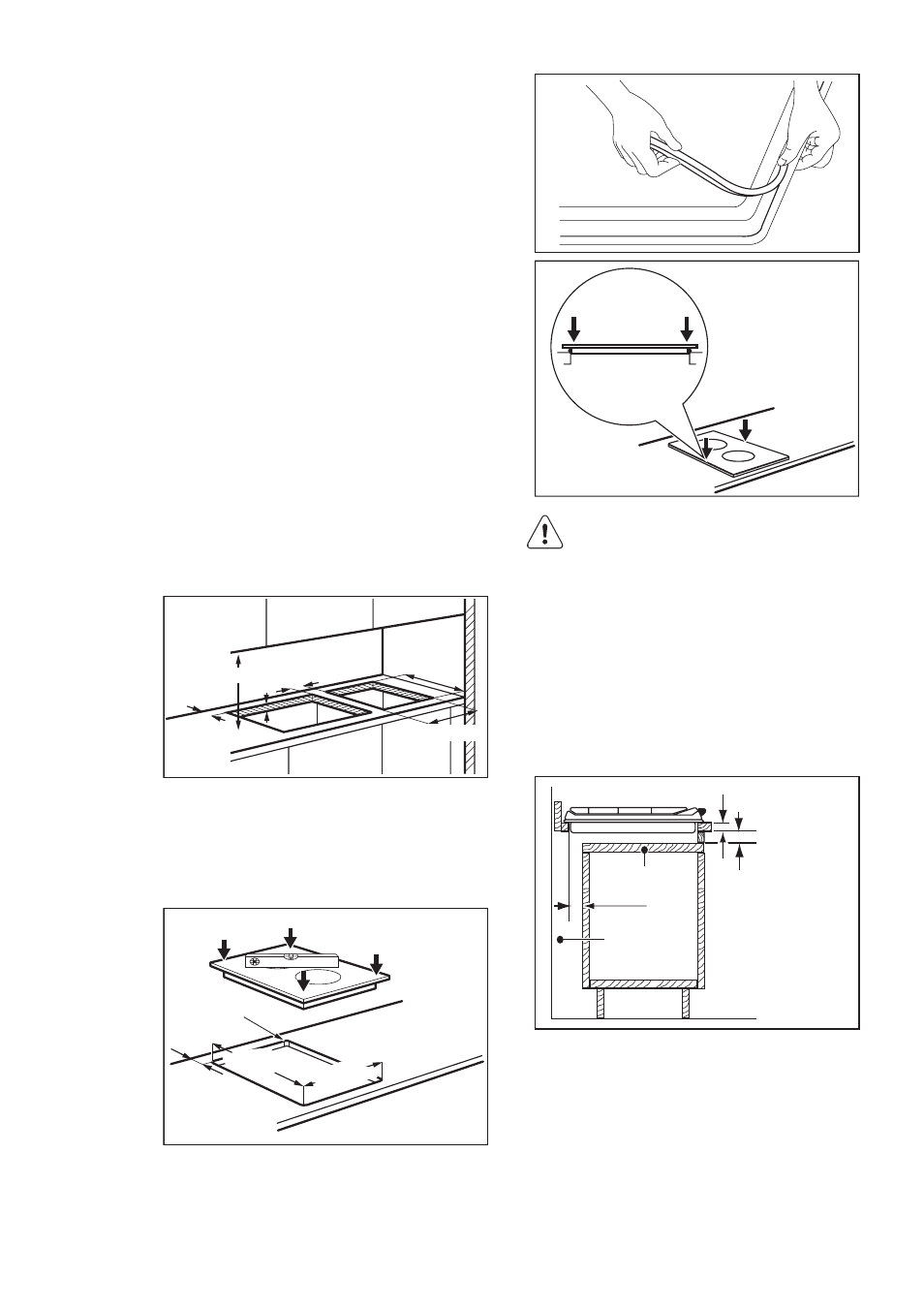

8.4 Zabudowa
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
270 mm
Jeżeli w tym samym wycięciu ma zostać zainsta‐
lowanych obok siebie kilka płyt (30-centymetro‐
wych), dodatkowe uszczelki i zestaw montażowy
zawierający boczny wspornik można nabyć w
autoryzowanym serwisie. Odpowiednią instrukcję
montażu dołączono do zestawu.
270 +1 mm
R 5mm
min.
55mm
490 +1 mm
UWAGA!
Urządzenie można zainstalować wy‐
łącznie na blacie roboczym o płaskiej
powierzchni.
8.5 Możliwości zabudowy
Szafka kuchenna z drzwiami
Przegroda zamontowana pod płytą grzejną musi
dać się łatwo wyjąć i umożliwić swobodny dostęp
w razie wymaganej interwencji.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Wyjmowana przegroda
B) Przestrzeń dla podłączeń
