Power Jacks Rolaram Linear Actuators - Manual (Page 19)

19 www.powerjacks.com
LINEAR ACTUATORS
|
Rolaram

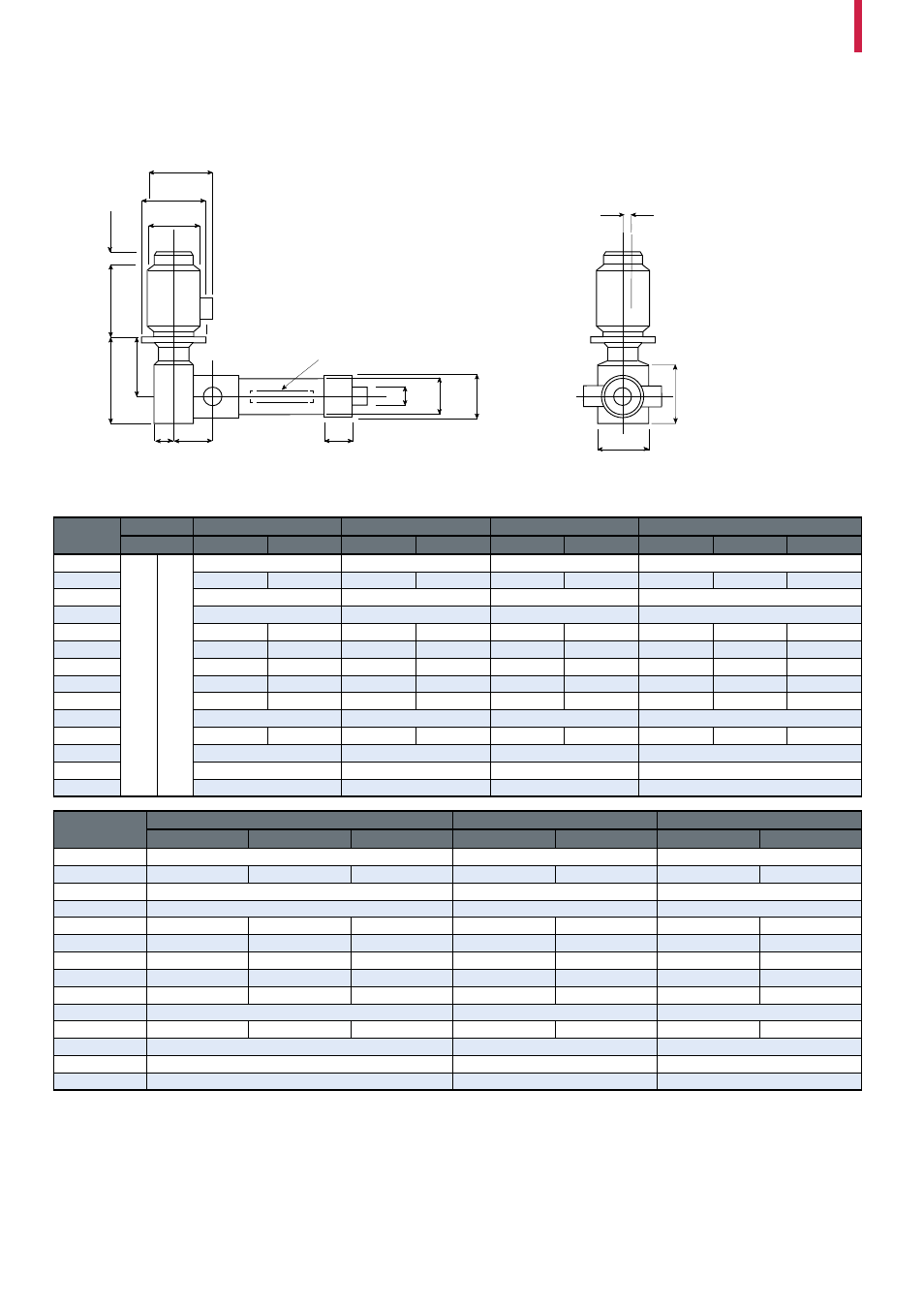

Rolaram® - Right Angled Motor Configuration - Trunnion Mount
2.2.7.3.1. Roller Screw and Ball Screw
Size R/B 050 R/B 075 R/B 100 R/B 125 R/B 150
Frame 71 Frame 80 Frame 80 Frame 90 Frame 90 Frame 100 Frame 90 Frame 100 Frame 112
O
Av
ailabl
e on r
eques
t
Av
ailabl
e on r
eques
t
157.5 190 210 236.5
P 155 max 209 max 233 max 245 max 243 max 255 max 285 max 295 max 292 max
Q 110 140 140 170
R 158 193 193 235
SØ 145 162 162 181 181 203 181 203 228
T 207 232 232 275 275 275 275 305 325
U 68 67 67 75 75 90 75 90 95
V 186 223 223 226 226 261 226 261 273
WØ 160 200 200 200 200 250 200 250 250
X 62 60 72 85
Y 220.5 max 274.5 max 316 max 328 max 326 max 338 max 383 max 393 max 390 max
AB 10 12 12 18
AE 110 142 160 185
AF 125 110 145 180
Size R/B 175 R/B 225 R/B 250
Frame 100 Frame 112 Frame 132 Frame 112 Frame 132 Frame 132 Frame 160
O 300 365 370
P 270 max 343 max 363 max 332 max 427 max 383 max 383 max
Q 210 240 280
R 291 338 406
SØ 203 228 266 228 266 266 326
T 305 325 395 325 395 395 521
U 90 95 122 95 122 122 130
V 261 273 323 273 323 323 380
WØ 250 250 300 250 300 300 350
X 107 128 151
Y 391 max 464 max 484 max 468 max 563 max 546 max 546 max
AB 22 26 32
AE 206 270 285
AF 165 180 190
Notes 1. All dimensions are in millimeteres (mm) unless otherwise stated.
2. “Frame” refers to IEC motor frame size.
3. Dimensions subject to change without notice.
U
(Brake)
T
(Motor)
Y
P
ØS
Guided Option
X
ØB ØA ØAE
Q
AB
R
Motor V
ØW
AF O
