I-150sp rear wheel and hub assembly – Ashland I-150SP User Manual

Page 11

background image

11

KEY NO.

PART NO.

DESCRIPTION

1.

AFB-00026

Bolt 5/16” NC X 5/8” Lg.

2.

A14004

Hub Cap

3.

A12036

Wheel Ass’y. 25” x 25”

A12036-1

Center Dish Weldment, Flat

A12036-2

Six Gussets for Center Dish

4.

A12041

Side Ring

5.

A12042

Lock Ring

6.

A12047

O-Ring

7.

A10048

Spindle Nut

8.

A10049A

Lock Collar

9.

A10172

Nut with Lock Pin

10.

AFB-00017

Bolt 1” NF X 6-1/2” Lg.

11.

A12044

Spindle

12.

A14015

Bearing Cone

( Timken 644 )

13.

A14014

Bearing Cup

( Timken 632 )

14.

A12049

Lug Nut

15.

AFN-00001

Lock Nut: 1” NF

16.

A12035

Hub

17.

A12048

Lug

18.

A12037

Grease Seal ( National 416039 )

19.

A12038

Bearing Cup (Timken# 854)

20.

A12039

Bearing Cone (Timken#861)

21.

A14016

Valve Stem

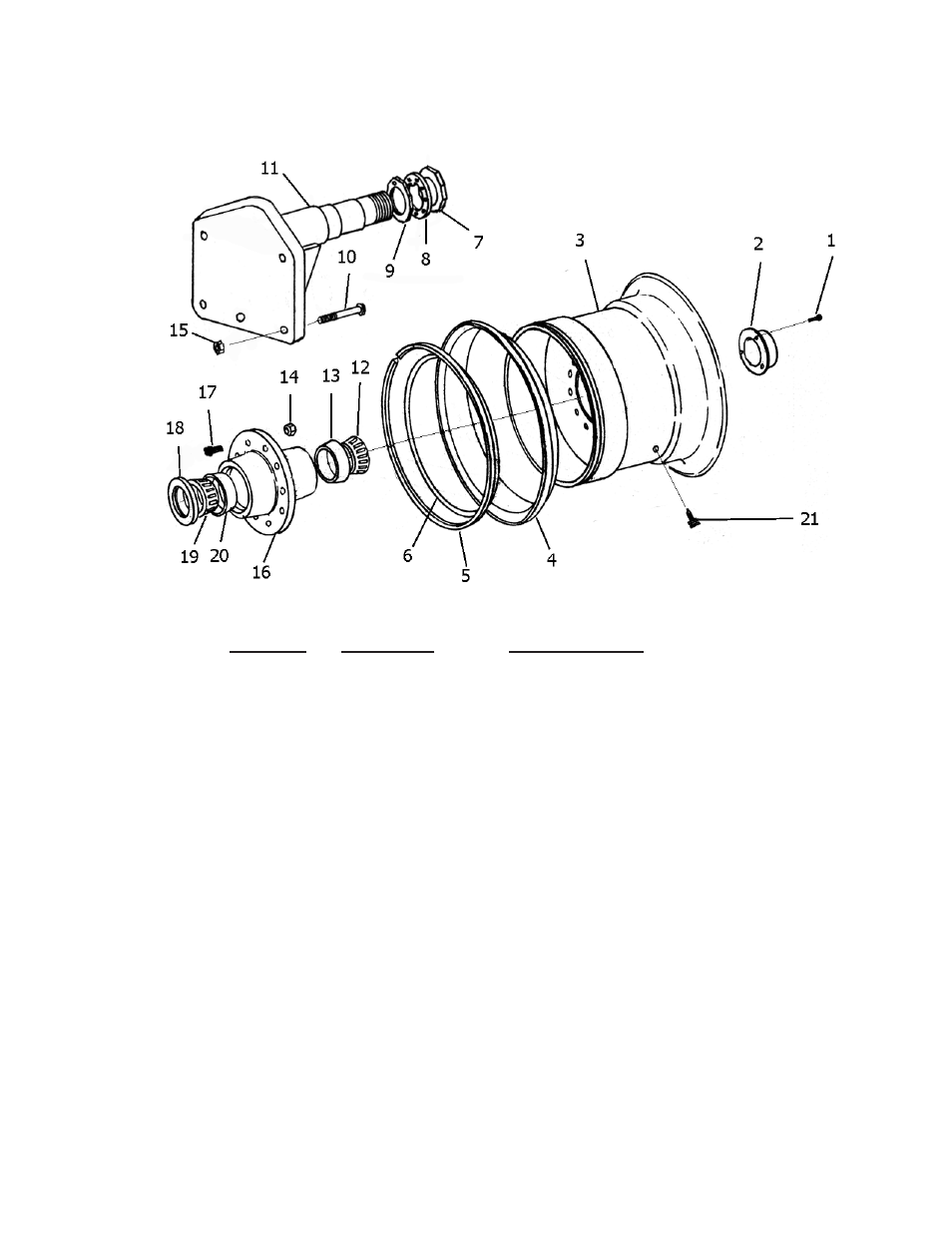

I-150SP REAR WHEEL AND HUB ASSEMBLY
