GE 15318 Push Button Countdown Timer - Manual

EASY INSTALLATION
Shut off power at fuse box or circuit breaker before installation.
1. Remove wall plate and existing single pole switch, if applicable.
2. Strip building wire to 3/8”.
3. Connect wires using the provided twist-on connectors (Use with copper wire only). BLACK lead to circuit’s (HOT) line conductor; RED
lead to circuit’s Load conductor; GREEN conductor to ground. See Figure 1
4. Tuck the wires into the box leaving enough room for the timer, then mount the timer securely into the box using screws provided.
Carefully screw the provided wall plate into place or you may use any Décora style wall plate with this timer.
5. Restore power at fuse box or circuit breaker.
* Once power is restored it will take about 1 minute to fully charge. The timer will not function until it is fully charged. When
charged, the 5 minute light will flash.
* The load may be powered on when power is restored from the circuit breaker. Power will automatically turn off once unit is
charged (1 minute)
OPERATION
For timed switching, simply press the 5 min., 15 min., 30 min., 1 hour, 2 hour or 4 hour pad on the face of the timer. The blue LED will
blink to let you know the last time used. You may either select a new time or press the big button, and it will turn on for the last time
used. Timer will blink every 20 seconds to show the last time used. If you hold the big button down for 5 seconds it will turn on and stay
on until hit again.
To turn lights on with no end time push and hold big button for 3 seconds. Lights will stay on until big button is pressed to turn off lights.
TROUBLESHOOTING:
INSTALACIÓN SENCILLA
Interrumpa el suministro de energía desde el panel de fusibles o el de cortacircuitos antes de proceder a la instalación.
1. De ser necesario retire la placa para pared y el interruptor unipolar existente.
2. Quite 3/8”del aislante del cable para construcción.
3. Conecte los cables por medio de los conectores enroscables provistos (utilizar solo con alambre de cobre). El NEGRO se conecta
al conductor (CON CORRIENTE) del circuito; el ROJO al conductor de carga del circuito y el VERDE a tierra. Ver Figura 1.
4. Introduzca los cables en la caja, dejando espacio para el temporizador. Luego utilice los tornillos provistos para instalar y fijar el
temporizador en la caja. Atornille cuidadosamente la placa para pared provista, u otra placa Décora, una vez colocado el
temporizador.
5. Restablezca el suministro de energía en el panel de fusibles o en el de cortacircuitos.
* Una vez que haya restablecido el suministro de energía, el temporizador tardará 1 minuto en cargarse por completo. El
temporizador no funcionará hasta que no esté cargado por completo. Cuando esté cargado, la luz de 5 minutos comenzará
a parpadear.
* Se podrá conectar la carga una vez restablecido el suministro de energía del disyuntor termomagnético. El suministro
eléctrico se desconectará una vez que esté cargada la unidad (1 minuto).
FUNCIONAMIENTO
En el caso de cambios temporizados, simplemente presione la tecla de 5 min., 15 min., 30 min., 1 hora, 2 horas ó 4 horas ubicada en el frente del
temporizador. El INDICADOR azul parpadeará para indicarle cuál fue el último horario utilizado. Puede seleccionar un nuevo horario o presionar el
botón grande y se encenderá con el último horario utilizado. El temporizador parpadeará cada 20 segundos para indicar cuándo se utilizó por
última vez. Si mantiene presionado el botón grande por 5 segundos se encenderá y permanecerá así hasta que se presione nuevamente.
Mantenga presionado el botón grande por 3 segundos para encender las luces sin finalización de tiempo. Las luces permanecerán encendidas
hasta que presione el botón grande para apagarlas.
ADVERTENCIA
Riesgo de choque eléctrico
• Corte la corriente antes de efectuar
una instalación
• No lo use en lugares húmedos
• Use solamente en interiores
Riesgo de incendio
• No exceda los límites eléctricos
permitidos
• Utilícelo con alambre de cobre
únicamente
WARNING
Risk of electric shock
• Shut off power at fuse box or circuit
breaker before installation
• Do not use in wet locations
• Use indoors only
Risk of fire
• Do not exceed electrical ratings
• Use copper wire only with this device
15318
Manual Version 1
07-05-2011
www.jascoproducts.com
15318
Manual Version 1
07-05-2011
www.jascoproducts.com

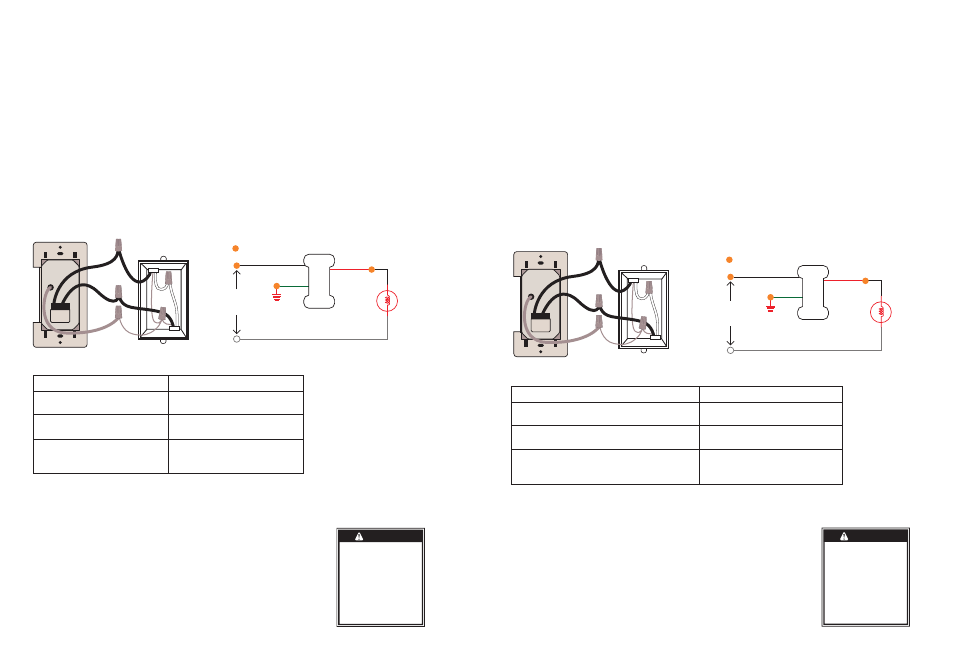

= Wiring Nut
Typical Wiring Schematic
Black
Black
Light
White
White
Red
Green
Ground
Timer
120 VAC
Power
Source
= Tuercas para cable (empalmes plásticos)
Esquema de cableado típico
Negro
Black
Luz
Blanco
Blanco
Rojo
Verde
A tierra
Temporizador
Fuente de
alimentación
120 VCA GREEN
RED
Figure 1
BLACK
VERDE
NEGRO
Figura 1
ROJO
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this
equipment. Such modifications could void the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions
may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encourage to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This Class B digital apparatus complies with Canadian ICES-003.
Este dispositivo cumple con la Parte 15 de las Normas de la FCC. La operación está sujeta a las siguientes dos condiciones:
(1) este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida,
incluidas las interferencias que puedan provocar una operación indeseable.
* FCC NOTA: Los cambios o modificaciones a esta unidad que no hayan sido expresamente aprobados por la parte responsable del
cumplimiento de las reglas, pueden anular la autoridad del usuario para poder operar el equipo.
* NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las
Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las
instrucciones, puede causar interferencia dañina a la comunicación por radio. Sin embargo, no hay ninguna garantía que no ocurra
interferencia en una instalación en particular. Si este equipo causa interferencias perjudiciales a la recepción de radio o televisión, esto se
puede comprobar apagando y encendiendo el equipo repetidamente, se le sugiere al usuario tratar de remediar la interferencia tomando
una o más de las siguientes medidas.
• Reorientar o reubicar la antena de recepción
• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo a un tomacorriente en un circuito distinto de aquel al que está conectado el receptor
• Consultar al distribuidor o a un técnico de radio / TV para obtener ayuda.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada
RESOLUCIÓN DE PROBLEMAS:
Issues:
The timer lights never flash.
The device or light which the timer controls
turns ON when the breaker was 1st turned on
The timer freezes and does not respond to
button presses
Solution:
Check wiring, the ground wire must be
connected to earth ground.
This is normal the device or light will turn
OFF after 1 minute.
This happens if you cycle the load to many
times in a short period. Wait 1 minute and
the timer will be ready for use.
Problema:
Las luces del temporizador no parpadean.
Se activó el dispositivo o la luz controlados por el
temporizador cuando se conectó el disyuntor por primera vez.
El temporizador se congela y no responde cuando se
presionan los botones
Solución:
Verifique los cables, el cable a tierra debe estar
conectado a una toma de conexión a tierra.
Esto es normal, el dispositivo o la luz se
apagará después de 1 minuto.
Esto ocurre si enciende y apaga el dispositivo
muchas veces en un corto periodo. Espere 1
minuto y el temporizador estará listo para usar.
