24
49-80689-2

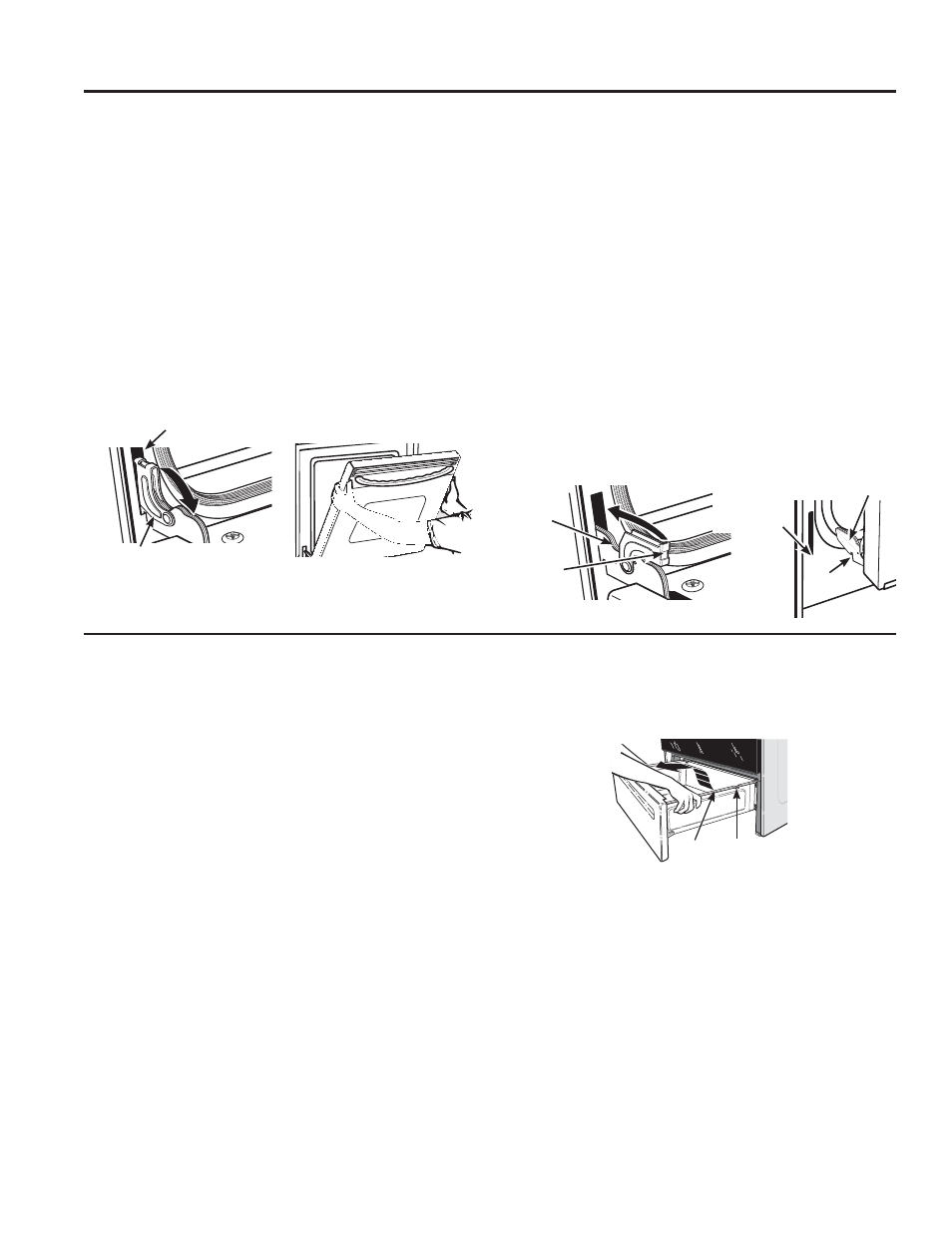

Puerta del Horno Desmontable
La puerta es muy pesada. Tenga cuidado al retirar y levantar la puerta.
No levante la puerta usando la manija.
Para retirar la puerta:
1. Abra la puerta totalmente.
2. Empuje los bloqueos de la bisagra hacia abajo en
dirección a la estructura de la puerta, hasta la posición
desbloqueada. Es posible que necesite una herramienta tal
como un destornillador pequeño de punta plana.
)LUPHPHQWHWRPHDPERVODGRVGHODSXHUWDSRUODSDUWH
superior.
&LHUUHODSXHUWDKDVWDODSRVLFLyQGHUHWLURGHODPLVPD
/DSXHUWDGHEHUtDVHUDELHUWDDSUR[LPDGDPHQWHD´VLQ
obstrucción sobre la misma.
/HYDQWHODSXHUWDKDFLDDUULED\DIXHUDKDVWDTXHORV
brazos de las bisagras queden fuera de las ranuras.
Para reemplazar la puerta:
1. Firmemente tome ambos lados de la puerta por la parte
superior.
2. Comenzando desde el lado izquierdo, con la puerta en el
mismo ángulo de la posición de retiro, apoye la hendidura
del brazo de la bisagra en el extremo inferior de la ranura
de la bisagra. La abertura en el brazo de la bisagra deberá
estar totalmente apoyada en la parte inferior de la ranura.
Repita el procedimiento del lado derecho.
$EUDODSXHUWDWRWDOPHQWH6LODSXHUWDQRVHDEUH
totalmente, la hendidura no está correctamente apoyada en
el extremo inferior de la ranura.
(PSXMHORVEORTXHRVGHODELVDJUDFRQWUDODHVWUXFWXUD
frontal de la cavidad del horno, hasta la posición de
bloqueo.
&LHUUHODSXHUWDGHOKRUQR
Remoción del cajón de almacenamiento
Para quitar el cajón:
1. Tire del cajón hacia fuera hasta que se detenga.
2. Levante el frente del cajón hasta que las trabas salgan de
las guías.
5HWLUHHOFDMyQ
Para volver a colocar el cajón:
1. Coloque los rieles del cajón en las guías.
2. Empuje el cajón hasta que se detenga.
/HYDQWHHOIUHQWHGHOFDMyQ\HPSXMHKDVWDTXHODVWUDEDV
superen las guías.
%DMHHOIUHQWHGHOFDMyQ\HPSXMHKDFLDDEDMRKDVWDTXH
cierre.
Guía de tope Riel
CUIDADO Y LIMPIEZA:
Mantenimiento
Mantenimiento (Continúa)
Posición de retiro
Bloqueo de la bisagra
Ranura
Empuje los bloqueos de la bisagra
hacia abajo para desbloquear
Extremo inferior de la ranura
Bloqueo de
la bisagra
Brazo de
la bisagra
Hendidura
Empuje el
bloqueo de la
bisagra hacia
arriba hasta
que quede
bloqueado
Brazo de la
bisagra
