Instrucciones de instalación

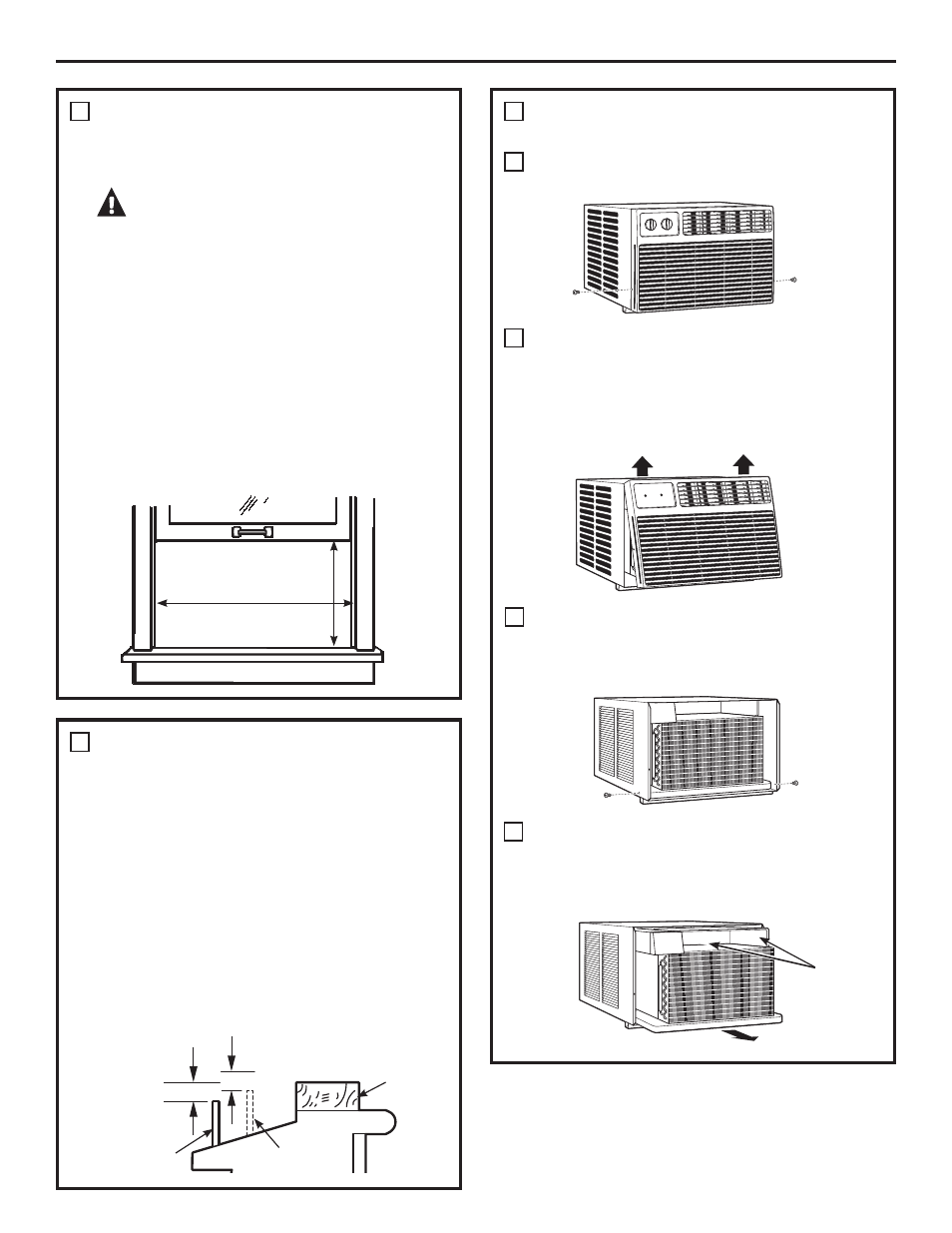

REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una ventana estándar
de dos pliegues. Usted necesitará modificar el
proceso para otros tipos de ventanas.
PRECAUCIÓN:
Si los tornillos
de soporte del umbral no tienen contacto con el
umbral de la ventana, o si cuenta con una ventana
sin umbral, debe ordenar el kit de accesorios RAK87
para instalar de forma adecuada este
acondicionador de aire. Llame a 800.626.2002 o
visite GEAppliances.com.
• El acondicionador de aire puede instalarse sin
los paneles de acordeón para ajustarse a una
ventana más estrecha. Ver las dimensiones de la
abertura de la ventana.
• Todas las partes de apoyo deben quedar
totalmente aseguradas a algún metal,
mampostería o a la madera.
• El tomacorriente eléctrico debe estar al alcance
del cable eléctrico del acondicionador de aire.
1
16.4s mín.
25.25s a 38” (con
paneles de acordeón)
REQUISITOS DE UNA VENTANA
DE TORMENTAS
Un marco de ventana de tormentas no permitirá que
el acondicionador de aire se incline hacia el exterior y
evitará que drene apropiadamente. Para solucionar este
problema, adhiera un pedazo de madera a el umbral.
PEDAZOS DE MADERA –
ANCHO: 2”
LONGITUD: Lo suficientemente largo como para
ajustar en el interior del marco de la ventana.
GRUESO: Para determinar el grueso, coloque un pedazo
de madera en el umbral para hacerla 1/2” más alta que
la parte superior del marco de la ventana de tormentas
o del marco vinilo.
Péguelo firmemente con clavos o con tornillos
proporcionados por el instalador.
2
1/2smás alto
que el marco
de ventana de
tormentas
Marco de
ventana de
tormentas
Umbral
1/2smas alto que el marco
vinilo (en algunas ventanas)
Marco vinilo
Madera
9
REMUEVA EL ACONDICIONADOR
DE AIRE DE LA CAJA
Remueva y salve los 2 tornillos de los lados
inferiores de la parrilla frontal.
Agarre las esquinas inferiores de la parrilla
mientras presiona hacia adentro en los lados de
la caja con las puntas de sus dedos. Tire hacia
afuera para liberarla y levántela.
NOTA: No hale el borde inferior hacia usted
más de 3” o podría dañar las lengüetas de la
rejilla.
Remueva el tornillo a tierra de cada lado de la
caja. Manténgalos en un lugar seguro.
NOTA: Asegúrese de guardar estos tornillos.
Los necesitará más adelante en la instalación.
Deslice el acondicionador de aire de la caja
agarrando la manija del recipiente de la base y
halando hacia el frente mientras apoya la caja.
No tire o levante el área de descarga de aire de
espuma de poliestireno.
3
A
B
C
FRENTE
D
FRENTE
FRENTE
FRENTE
No tire o
levante
en esta
iUHD³
podría
dañar la
unidad
