Moniteurs multimédias HP Pavilion MX50, MX70 et MX90 31
Filename: S01MXCUSQ.doc Title: HP-Print2k.dot
Template: HP-Print2K.dot Author: WASSER, Inc. Last Saved By: WASSER, Inc.
Revision #: 9 Page: 31 of 44 Printed: 12/15/00 02:56 PM
Fran
çais
Attribution des broches

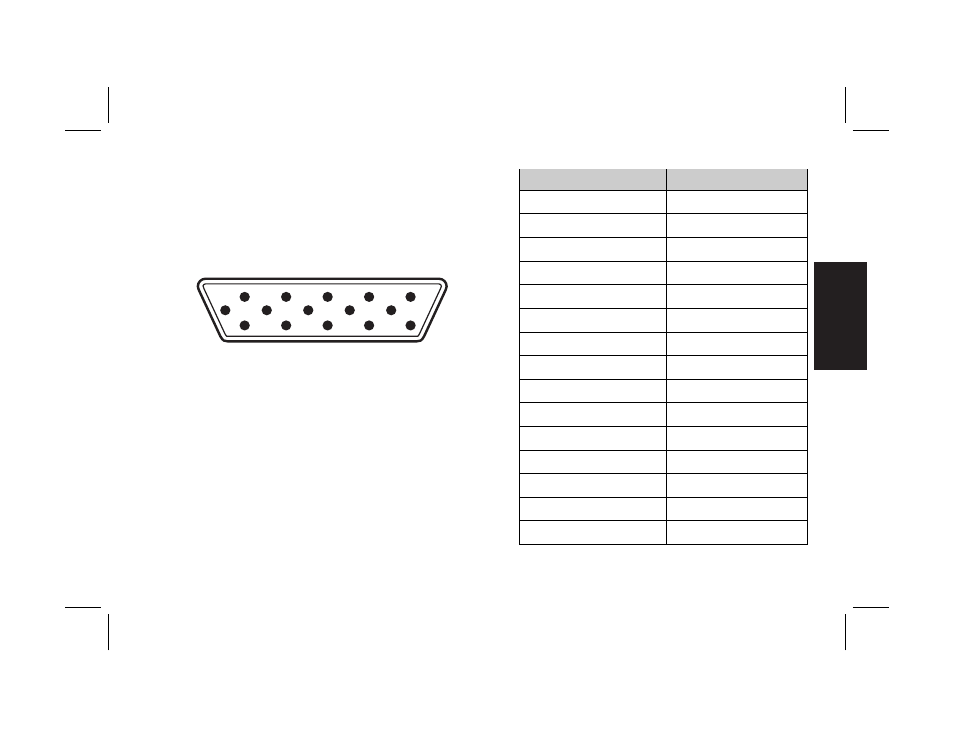

Le graphique suivant illustre la fiche mâle à 15
broches utilisée par les moniteurs multimédias
HP Pavilion MX50, MX70 et MX90. Le tableau
montre l’attribution des broches.
5 1
15
11
6
10
Remarque : En raison d’une politique d’amélioration
constante, l’attribution des broches est sous réserve
de modification sans avis.
Numéro de broche Attribution
1 Entrée vidéo rouge
2 Entrée vidéo verte
3 Entrée vidéo bleue
4 Terre
5 T T e e r r r r e e
6 Retour vidéo rouge
7 Retour vidéo vert
8 Retour vidéo bleu
9 Flottante
10 Flottante ou terre
11 Terre
12 Données
13 Sync. Horizontal
14 Sync. Vertical
15 Horloge des données
