Manual del usuario 11
ESPAÑOL
Instalación
Instalación
Requistios de ventana

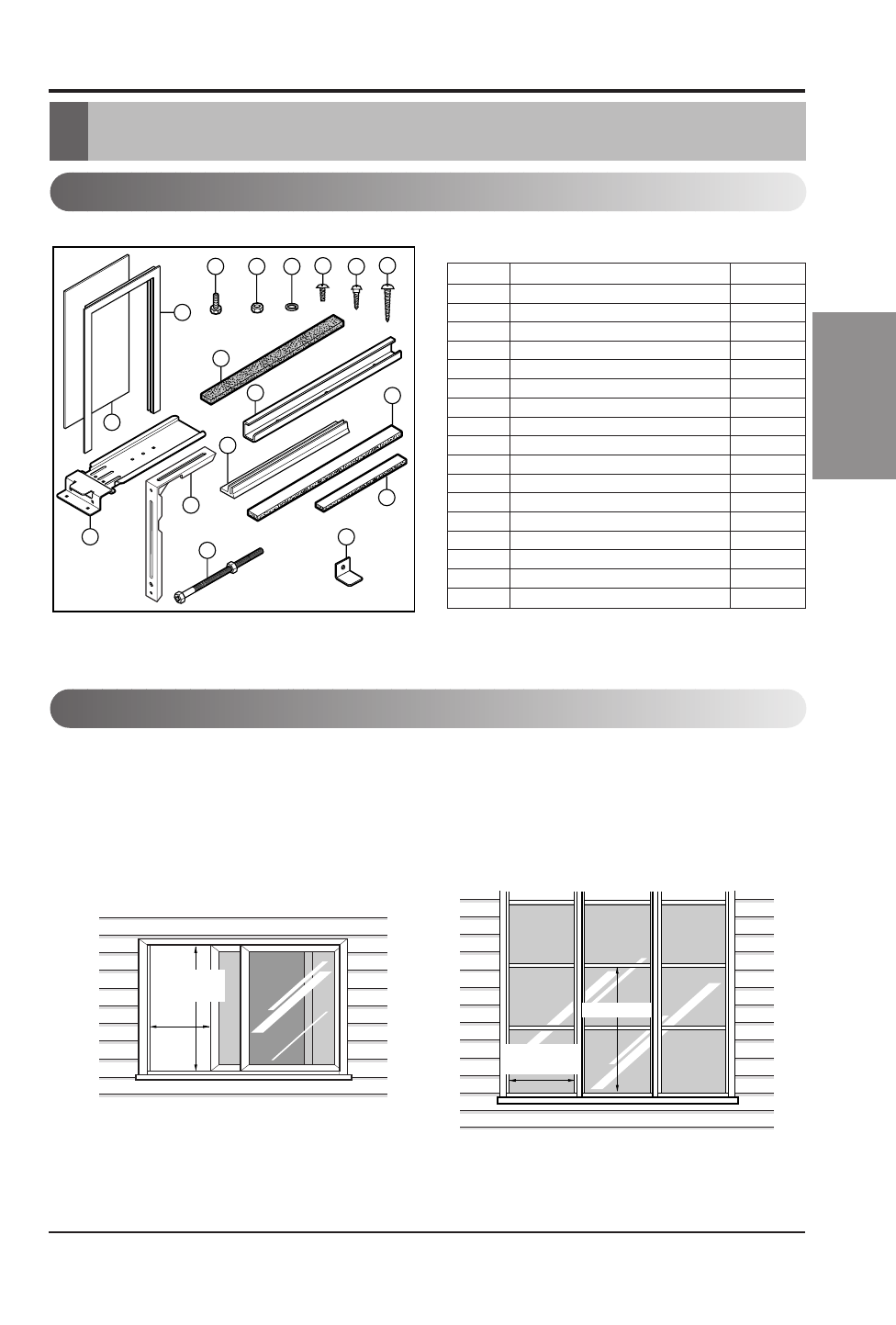

Installation Kits Contents
8
7
9 10
3
12
11
16 17
1
6
13
15
4
14
2
5
21" min.
40 1 /
2
" max.
15 1 /
2
"
min.
21 1 /
2
" min.
15 1 /
2
" min.
16 1 /
2
" max.
Ventana de corredera horizontal Ventana con marco
Nº NOMBRE DE LA PARTE Cantidad
1 Cortina 1
2 Guís superior 1
3 Guís lateral 1
4 Guide latéral 2
5 Soporte de fijación 1
6 Soporte 1
7 Tornillo de nivelación y tuerca 1
8 Tornillo 2
9 Tuerca 2
10 Arandela 2
11 Junta de guís lateral 1
12 Burlete de espuma 1
13 Soporte de fijación de ventana 1
14 Tornillo (tipo A) 9
15 Tornillo (tipo B) 3
16 Tornillo (tipo C) 8
17 Selb del banda de la ventana 1
1. Estas instrucciones son para una ventana de
corredera horizontal o un marco de ventana.
2. La salida eléctrica debe quedar al alcance
del cable de conexión.
Para la instalación en una ventana con marco,
la estructura de la ventana y el lateral del
edificio deben ser los adecuados para soportar
el peso del aparato de aire acondicionado.
