CONEXIONES
DE
EQUIPO
EXTERNO
24
CONEXIONES DE EQUIPO EXTERNO
INSTALACIÓN DEL HDSTB
Este TV puede recibir señales de la transmisión digital/cable sin una caja sintonizadora externa. Pero si ud. recibe
señales digitales desde una caja sintonizadora u otro dispositivo externo digital, refiérase a las siguientes figuras.

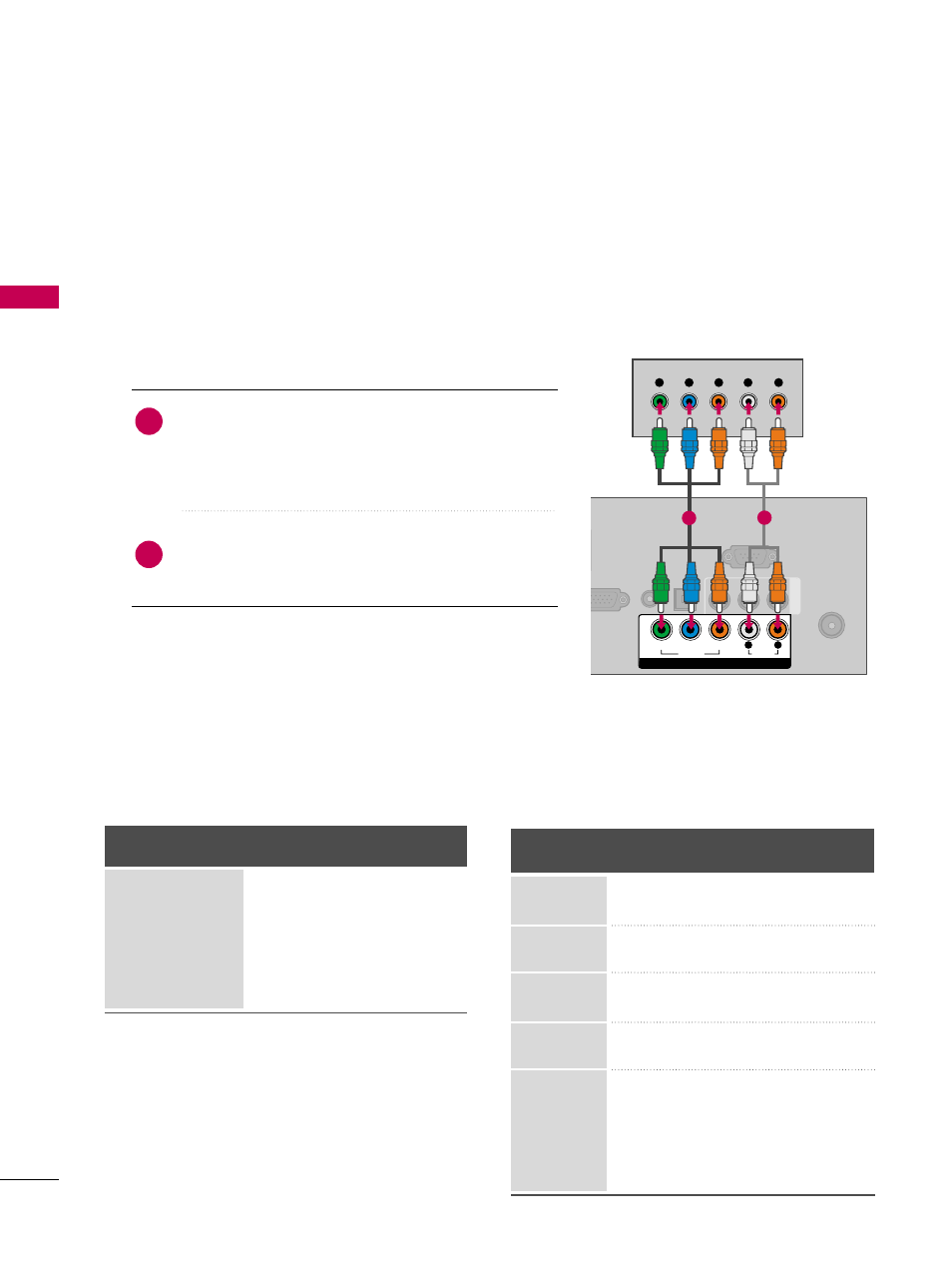

Conexión de componentes
1. Cómo conectar
Conecte las salidas de video (Y, P B , P R
) del decodificador
digital a los puertos de C CO OM MPPO ON NEEN NT T IIN N V VIID DEEO O en
la unidad. Haga coincidir los colores de los conectores (Y
= Verde, P
B = Azul, P R = Rojo).
Conecte la salida de audio del docodificador digital a los
puertos de C
CO OM MPPO ON NEEN NT T IIN N A AU UD DIIO O en la unidad.
2
1
2. Cómo usar
■ Encienda el Set-top box digital.
(Refiérase al manual de usuario del Set-top box digital.)
■ Seleccione la fuente de entrada del C Co om mp po onneennttee en el
televisor con el botón de IIN NPPU UT T en el control remoto.
■ Para evitar daños en el equipo, no enchufe ningún cable de alimentación hasta haber finalizado la conexión com-
pleta de todo el equipo.
■ Esta parte de la CONEXIONES DE EQUIPO EXTERNO utiliza principalmente imagen para modelo 3 32 2LLD D3 35 50 0.
RS-232C IN
(CONTROL&SERVICE)
ANTENNA
/CABLE IN
B IN (PC)
VIDEO AUDIO R L/MONO
OPTICAL
DIGITAL
AUDIO OUT
AUDIO IN
(RGB/DVI) A
V
IN 1
VIDEO
Y P B P R L R
AUDIO
COMPONENT IN
Y L R P B P R
1 2
Y, C B/ P B , C R/ P R Resoluciones compatibles
Frecuencia Frecuencia
Horizontal(kHz) Vertical(Hz)
15,73 59,94
15,73 60,00
31,47 59,94
31,50 60,00
44,96 59,94
45,00 60,00
33,72 59,94
33,75 60,00
26,97 23,976
27,00 24,00
33,71 29,97
33,75 30,00
67,432 59,94
67,50 60,00
Resolución
720 x 480
entrelazado
720 x 480
progresivo
1 280 x 720
progresivo
1 920 x 1 080
entrelazado
1 920 x 1 080
progresivo
Señal
480 entrelazado
480 progresivo
720 progresivo
1 080 entrelazado
1 080 progresivo
Componente
Sí
Sí
Sí
Sí
Sí
HDMI
No
Sí
Sí
Sí
Sн
