Chapa de soporte para
la ventana
Tira de Goma
Tornillo(Tipo A)
Tornillo(Tipo A)
Conrdon
de Alimentacion
Tipo C

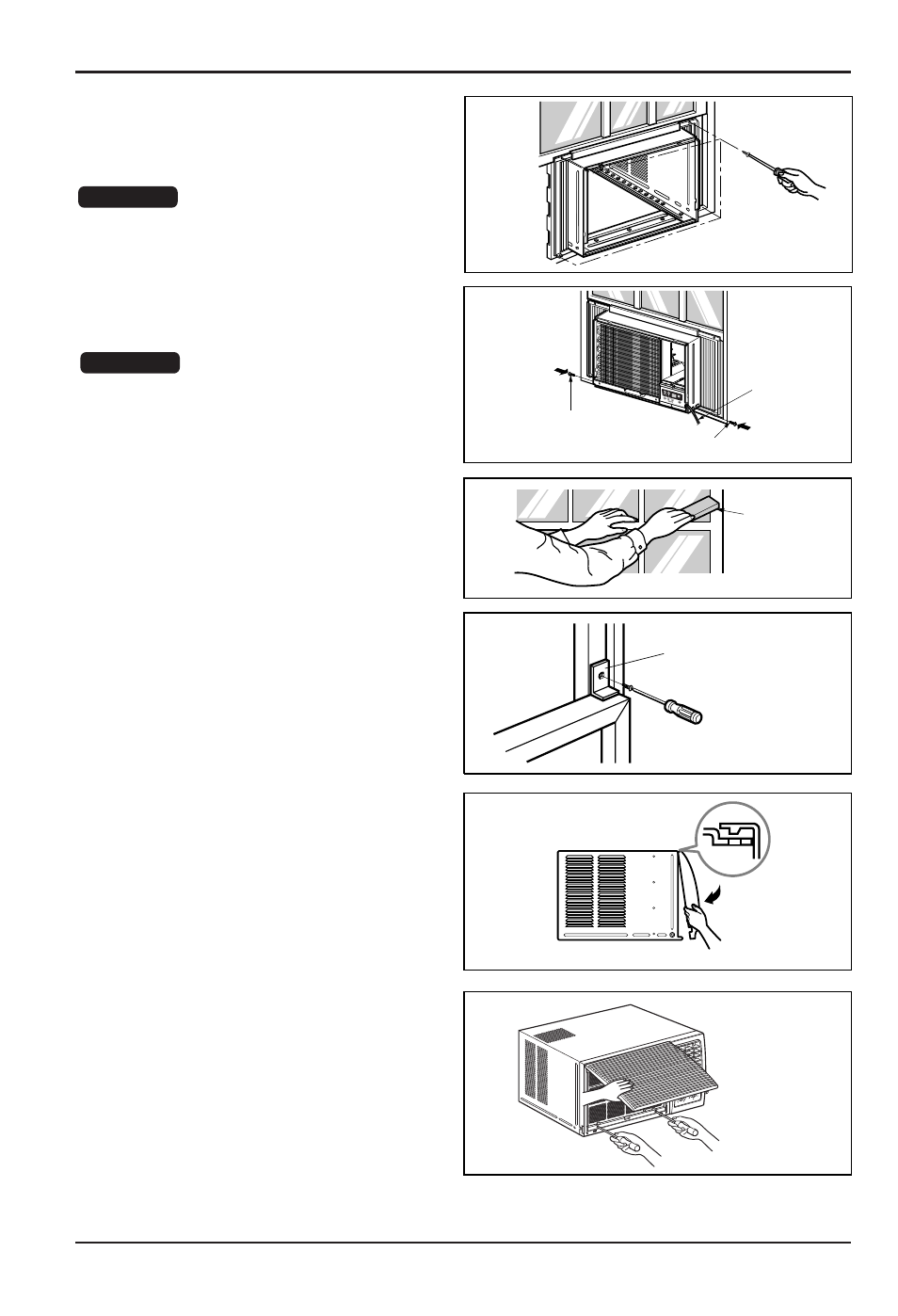

9. Adjunte cada
Panel Guía a cada lado de la
ventana usando tornillos (Tipo C).
(Ver
Figura 6)
No perfore la charola del fondo.
La unidad está diseñada para operar con
aproximadamente 1/2" de agua en la charola del
10. Deslice el chasís dentro del gabinete.
(Ver
Figura 7)
: Por razones de seguridad, re
instale los tornillos(Tipo A) en los
lados del
gabinete.
11. Corte la
Tira De Goma a la medida
apropiada e introdúzcala entre la parte
superior e inferior de la ventana.
(Ver
Figura 8)
12. Sujete la
Chapade Soporte En El Marco De
La Ventana con untornillo Tipo C.
(Ver
Figura 9)
13. Pegue el panel frontal a la caja insertando
los fijadores en el panel adentro los del
panel de la caja. (Ver
Figura 10)
14. Levante la parrilla de entrada y ajústela
con tornillos Tipo A, através de la parrilla
frontal. (Ver
Figura 11)
15 . Ahora la instalación del aire acondicionado
en la ventana es completada. Vea los DATOS
ELECTRICOS para instalar el cable de
alimentación en la toma de corriente.
Figura 6
Figura 7
Figura 8
Figura 9
Figura 10
Figura 11
Instalación
CONSEJO
CONSEJO
fondo.
40 Aire Acondicionador
