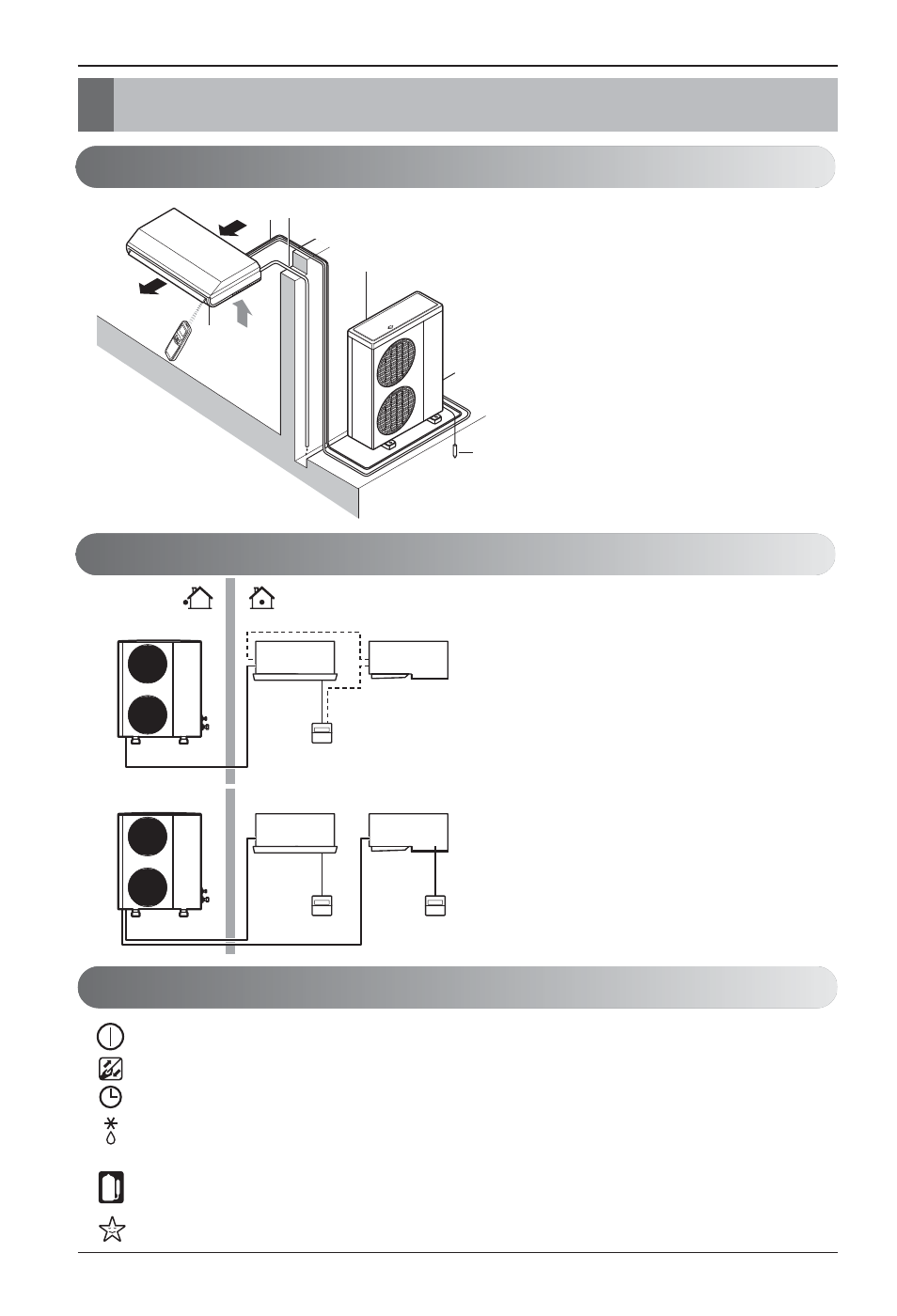

6 Klimatyzator Przypodłogowo-sufitowy/Podstropowy
Wskaźniki stanu pracy
1: Jednostka wewnętrzna
2: Jednostka zewnętrzna
3: Pilot zdalnego sterowania
4: Wlot powietrza
5: Wylot powietrza
6: Instalacja chłodnicza, elektryczny
kabel połączeniowy
7: Rura odpływu
8: Przewód uziemienia
Przewód należy podłączyć do uzie-
mienia zewnętrznego w celu zapo-
bieżenia porażeniom elektrycznym.
W przypadku nietypowych instalacji,
poproś przedstawiciela LG o opcję ste-
rowania pasującą do twojej instalacji.
A: System jednostek pracujących jed-
nocześnie, sterowanych jednym pilo-
tem
B: System Multi
1: Jednostka z pilotem zdalnego stero-
wania
2: Jednostka bez pilota zdalnego stero-
wania (używana do pracy równoleg-
łej)
Opis urządzenia
Opis urządzenia
1
3
4
6
5
4
7
2
8
A
B
1 1
1 2
: Zapala się podczas pracy systemu.
Symbol filtra : Zapala się po upływie 2 400 godzin od rozpoczęcia pracy jednostki.
Tryb nocny : Kontrolka zaświecona podczas pracy w nocnym trybie automatycznym (opcja).
Timer : Zapala się podczas pracy timera.
Tryb rozmrażania
(Defrost)
: Zapala się podczas pracy w trybie odszraniania jednostki zewnętrznej lub opcji Hot Start.
(model z pompą ciepła)
Praca jednostki
zewnętrznej : Kontrolka zaświecona podczas pracy jednostki zewnętrznej
(typ chłodzenia)
Wł./wył.
Nazwy części i ich funkcje
Czynności przed uruchomieniem
