8.3 Pour fixer le joint.
• Nettoyez la zone de découpe du plan
de travail.
• Reliez le joint d'étanchéité fourni au ni-
veau de la surface inférieure de l'appa-
reil le long des bords externes de la
section vitrocéramique. N'étirez pas le
joint. Les points de jonction doivent se
trouver au milieu d'un des côtés. Après
avoir mesuré la longueur (prévoyez
quelques mm en plus), appuyez ferme-
ment les deux extrémités l'une contre
l'autre.

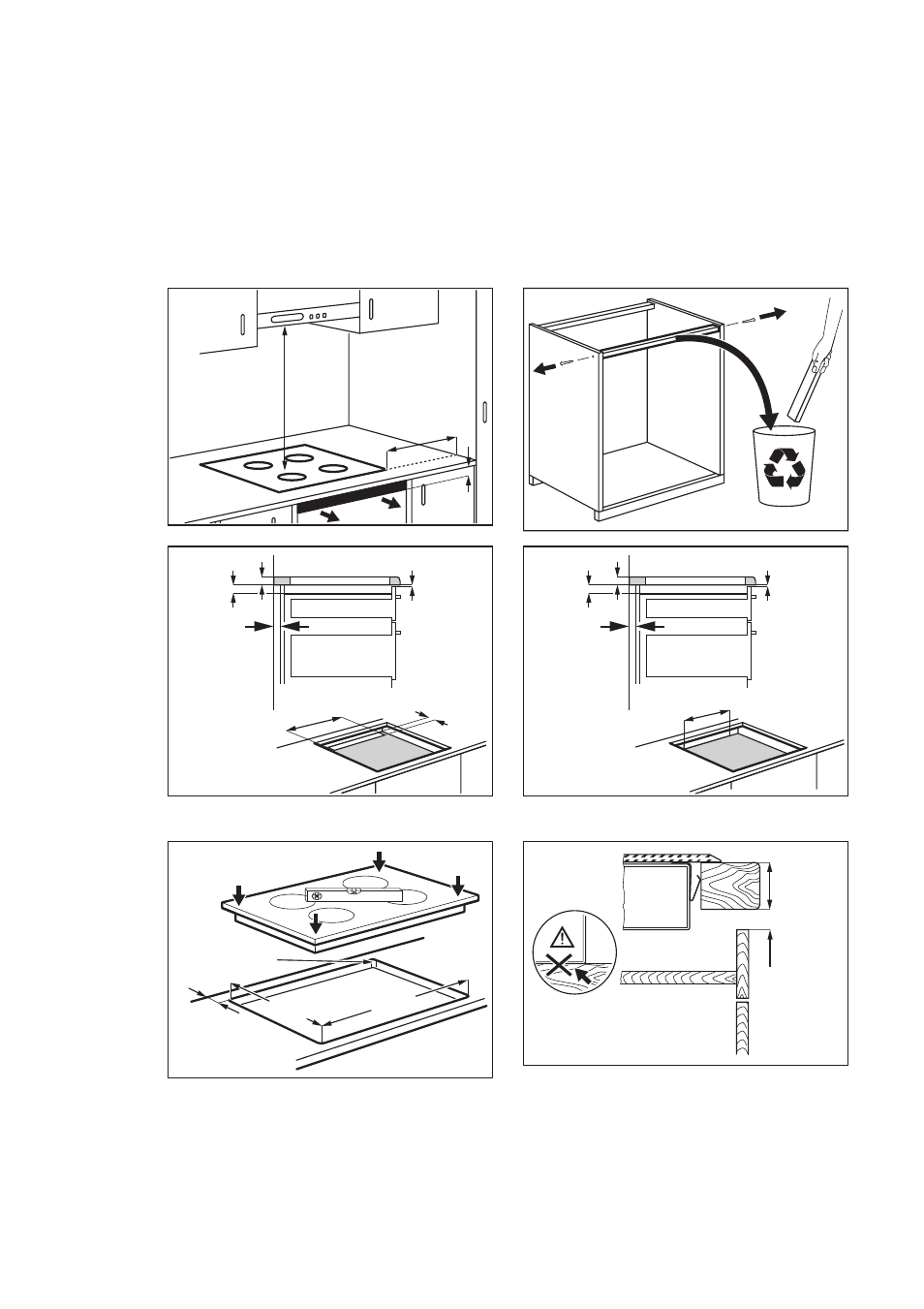

8.4 Montage
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
min.
55mm
R 5 mm
380 +1
mm880 +1
mm
min.
12 mm
min.
2 mm
