Page 90

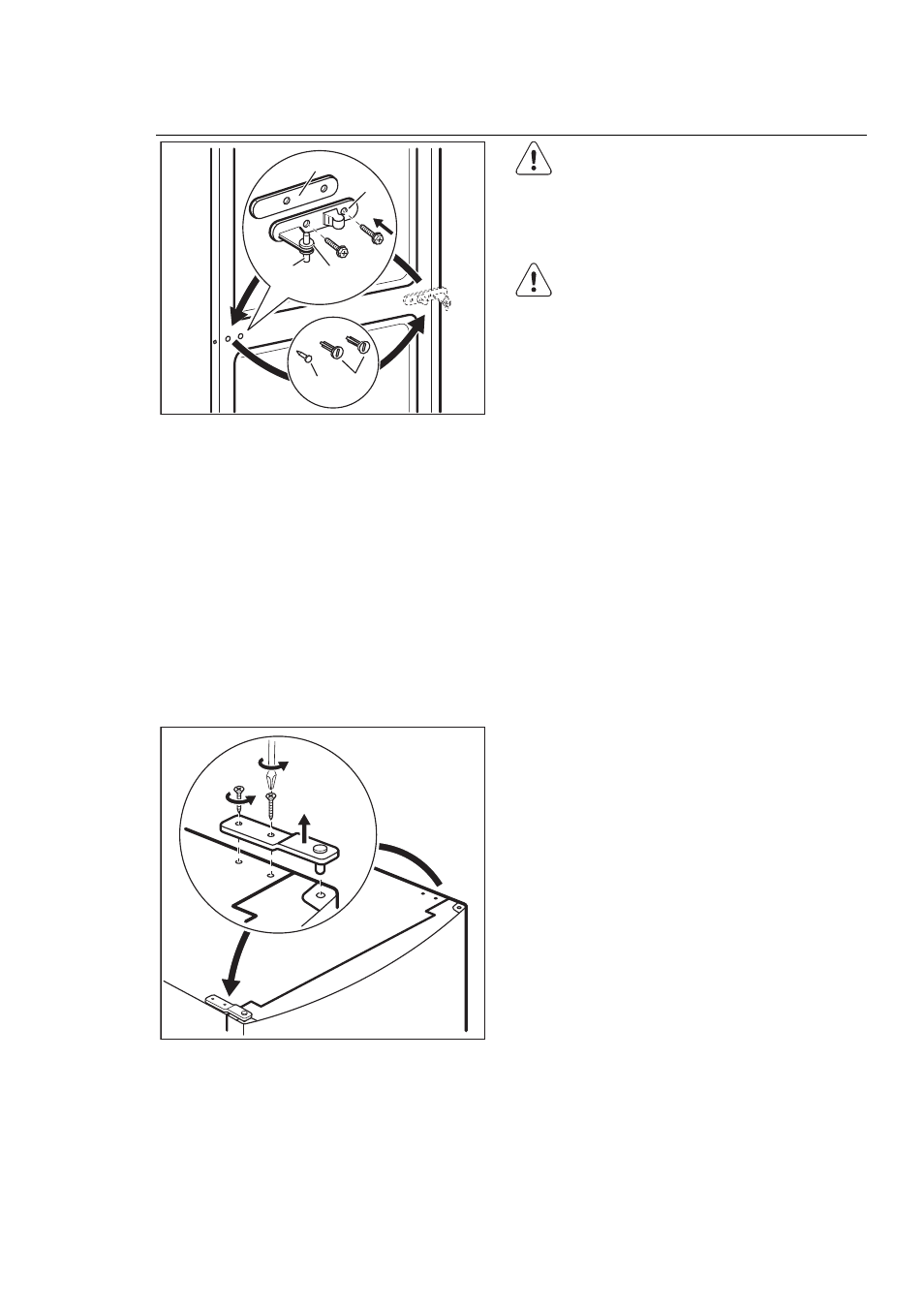

8.6 Wechseln des Türanschlags
E
F
A
B
D
C
WARNUNG!
Vor der Durchführung von Arbei-
ten am Gerät ist stets der Netz-
stecker aus der Steckdose zu zie-
hen.
Die nachfolgend beschriebenen
Schritte sollten von mindestens
zwei Personen durchgeführt wer-
den, um ein Herunterfallen der Tü-
ren zu vermeiden.
Zum Wechseln des Türanschlags muss
wie folgt vorgegangen werden:
• Öffnen Sie die Türen. Lösen Sie das
mittlere Scharnier (B). Entfernen Sie das
Kunststoff-Distanzstück (A).
• Entfernen Sie das Distanzstück (F) und
befestigen Sie es an der anderen Seite
des Scharnierhaltestifts (E).
• Entfernen Sie die Türen.
• Entfernen Sie den linken Stift des mittle-
ren Scharniers (C, D) und befestigen Sie
ihn an der anderen Seite.
• Setzen Sie den Stift des mittleren
Scharniers (E) in die linke Bohrung der
unteren Tür ein.
• Den Haltestift des oberen Scharniers lö-
sen und an der gegenüberliegenden
Seite anschrauben.
90 www.electrolux.com
