Française 5
Bloc anti-basculement
ÉTAPES D’INSTALLATION NORMALE
Directives d’install ation du bloc anti-basculement
Pur réduire le risque de basculement du tiroir, le bloc anti-
basculement doit être correctement installé 14 13 / 16 po
(installation standard) ou 14 5 / 8 po (installation encastrée)
au-dessus du plancher sur
lequel le Tiroir à micro-
ondes sera posé. Le bloc
anti-basculement de 6 po
sera fourni par l’installateur.
Voir Schéma 3 (installation
standard) ou Schéma 4
(installation encastrée) et
Schéma 5. Le bloc anti-
basculement empêche
de sérieuses blessures
qui pourraient survenir du
déversement de liquides
chauds.
Si le tiroir est déplacé à un endroit différent, le bloc
antibasculement doit l’être aussi et réinstallé.
lorsqu’il est installé au mur, vérifier que les vis com-
plètement à sec pénètrent le mur et sont correctement
sécurisés et dans le matériau de base underneathl le
bloc soit parfaitement stable. En fixant, faire attention que
les vis ne pénètrent pas dans le câblage électrique ou la
plomberie.
MISE EN GARDE Veiller à ce que les vis ne touchent pas au
câblage ou à la plomberie dissimulés dans le mur.
AVERTISSEMENT
L'appareil peut basculer et causer des déversements
et des brûlures ou d'autres blessures si le bloc
antibasculement n'est pas installé correctement.

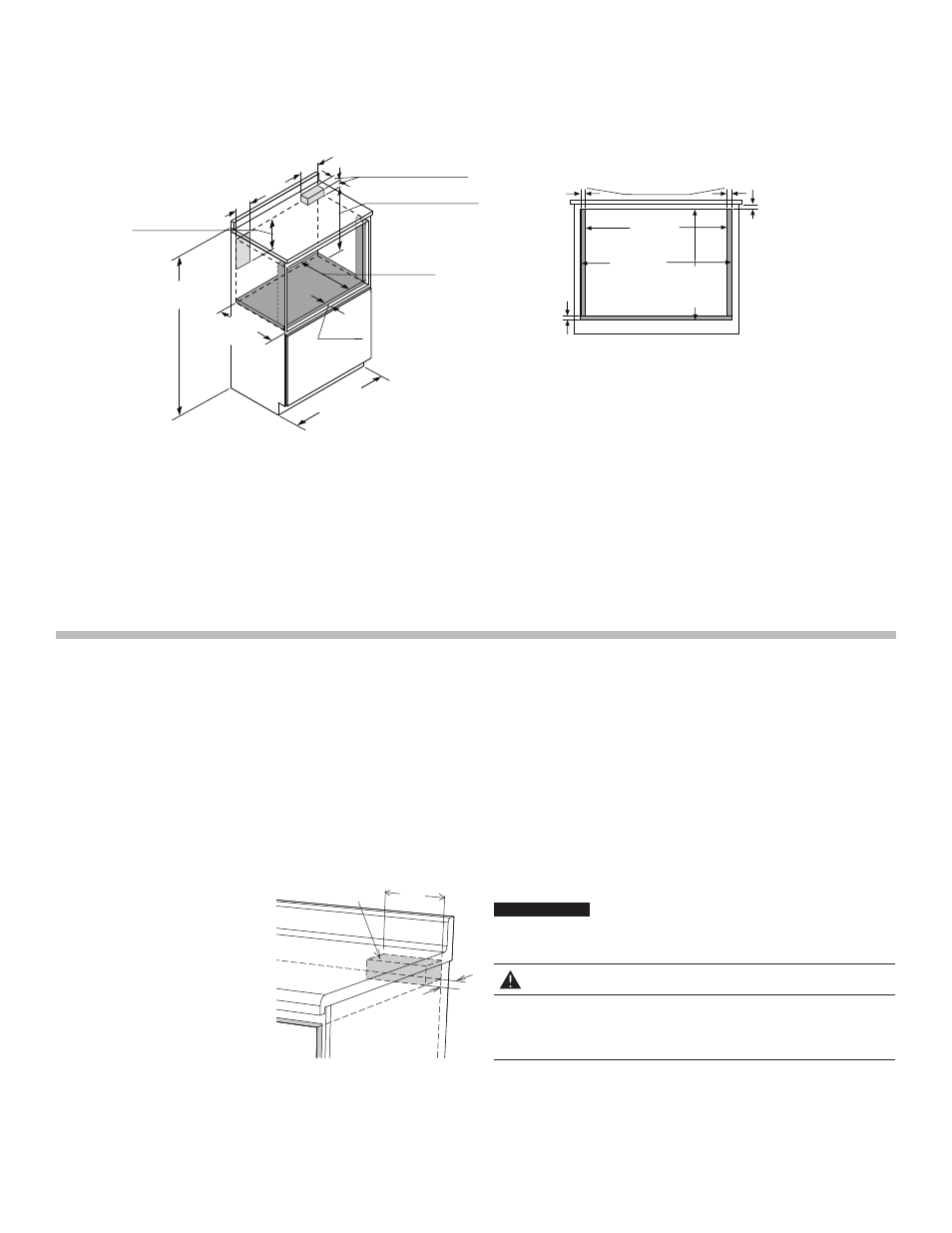

Installation encastrée
Schéma 4
Les nombreuses dimensions des Schémas 2, 3 et 4 sont des
références pour la préparation de la pose du tiroir.
Ce Tiroir à micro-ondes peut s’installer en dessous de tout four
mural électrique ou à gazé.
AVIS : Prévoyez toujours une longueur suffisante de cordon
d’alimentation pour que celui-ci ne soit aucunement tendu.
Vérifiez toujours les normes et le code électriques de votre
région.
23 1 /
2
po
(597 mm)
21 7 /
8
po***
(555 mm)
Profondeur min
de labase
27 po
(686 mm)
1 po
(25 mm)
1 po
(25 mm)
36 po
(914 mm)
24 3 /
16
po
(614 mm)
22 1 /
8
po
(562 mm)
Découpe vue de facet
Tasseau****
14 5 /
8
po (371 mm)
16 5 /
8
po
(422 mm)
Découpe
6 po (152 mm)
4 po (102 mm)
5 po (127 mm)
2 1 /
4
po (57 mm)
1 5 /
8
po
(41 mm)
1 /
2
po
(13 mm)
Aire
visible
1 /
4
po
(6 mm)
Épaisseur
de la base
* Emplacement suggéré de la prise électrique
** Bloc antibasculement
*** La base doit supporter jusqu'à 100 lb (45,4 kg)
**** Les côtés doivent être finis et prolongés jusqu'au
tasseau. Les tasseaux doivent aussi être finis,
car ils pourraient être visibles après l'installation.
(Tasseaux ne sont pas inclus avec l'appareil.)
*
**
Schéma 5
4 po
(101,6 mm)
5 po (127 mm)
Suggérée électriques
l'emplacement des orifices*
Bloc
Anti-basculement 6 po
(152,4 mm)
3 1/2 po
(89 mm)
