Español 3
Herramientas y piezas
necesarias
1. Conjunto de campana de ventilación y chimenea a medida
2. Conductos, según sean necesarios (el estilo puede variar)
3. Cinta para conductos
4. Destornillador con cabeza Phillips
Piezas incluidas
1. Filtros(2)
2. Focos halógenos (2, instalados)
3. Tornillos, planos con cabeza Phillips 3.5 x 15 cm (4)
Nota: Como alternativa, también puede usar tornillos planos con cabeza
Phillips de 6 x 5/8 pulgadas.
4. Regulador de tiro unidireccional
Si hay piezas faltantes o dañadas, llame al número o escriba a la dirección que
aparecen en la parte interna de la portada.
Información general
La unidad de ventilación está diseñada para ser instalada dentro de un conjunto
de campana y chimenea a medida. Debe tener una salida al exterior; no se puede
usar junto con una unidad de recirculación.
La altura de instalación sobre la placa es preferencia del usuario. Cuanto más
baja esté la campana sobre la placa, más eficiente será la captura de los olores,
la grasa y el humo de cocina. Esta campana ha sido aprobada para instalaciones
a una distancia de la placa de 30” (760 mm) como mínimo y 36” (900 mm) como
máximo. La altura más baja puede ser inconveniente para las personas altas y
recipientes para cocinar grandes.
Dimensiones totales

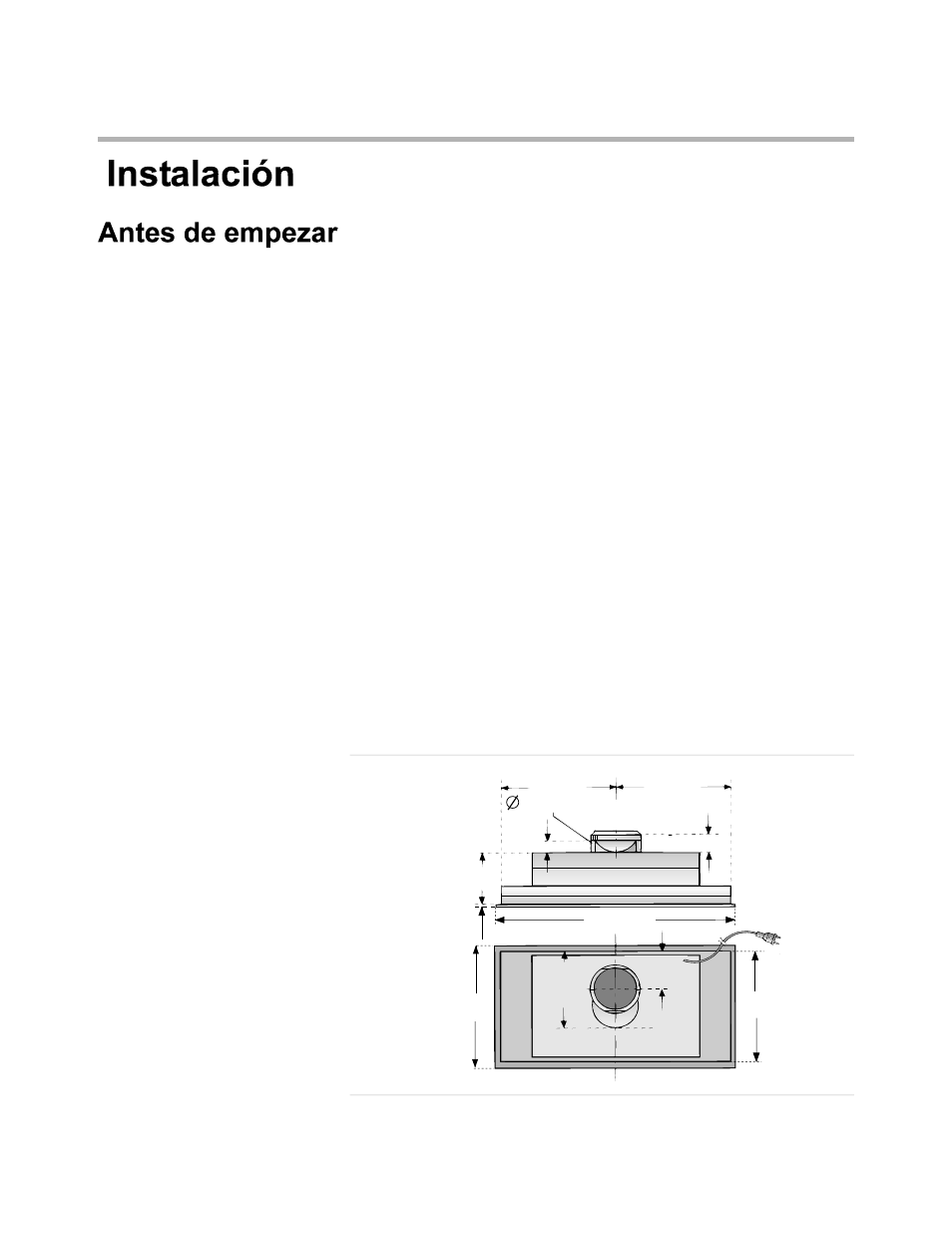

Figura 5: Dimensiones totales - modelos de 20 7/8” (53 cm)
3/8” (9 mm)
13 5/8”
(346 mm)
6 3/8”
(160 mm)
2 1/8” (55 mm)
6“ (150 mm)
9 3/4”
(248mm)
4“
(100 mm)
1 3/8” (35 mm)
8 7/8”
(225 mm)
15”
(380 mm)
20 7/8” (530 mm)
9 3/4”
(248mm)
