15
INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE
seulement certains modèles de tables de cuisson
peuvent être installés au-dessus de certains
modèles de fours encastrés. les modèles
approuvés pour être combinés sont identifiés
à l'aide d'un numéro MgF ID et d'un code de
produit (Consultez la feuille qui se trouve dans
l'enveloppe de littérature ainsi que le feuillet
d'instructions d'installation de la table de
cuisson pour les dimensions).
36” Min.
(91.4 cm) Min.
208/240 Volt, boîte de
jonction pour le four
encastré

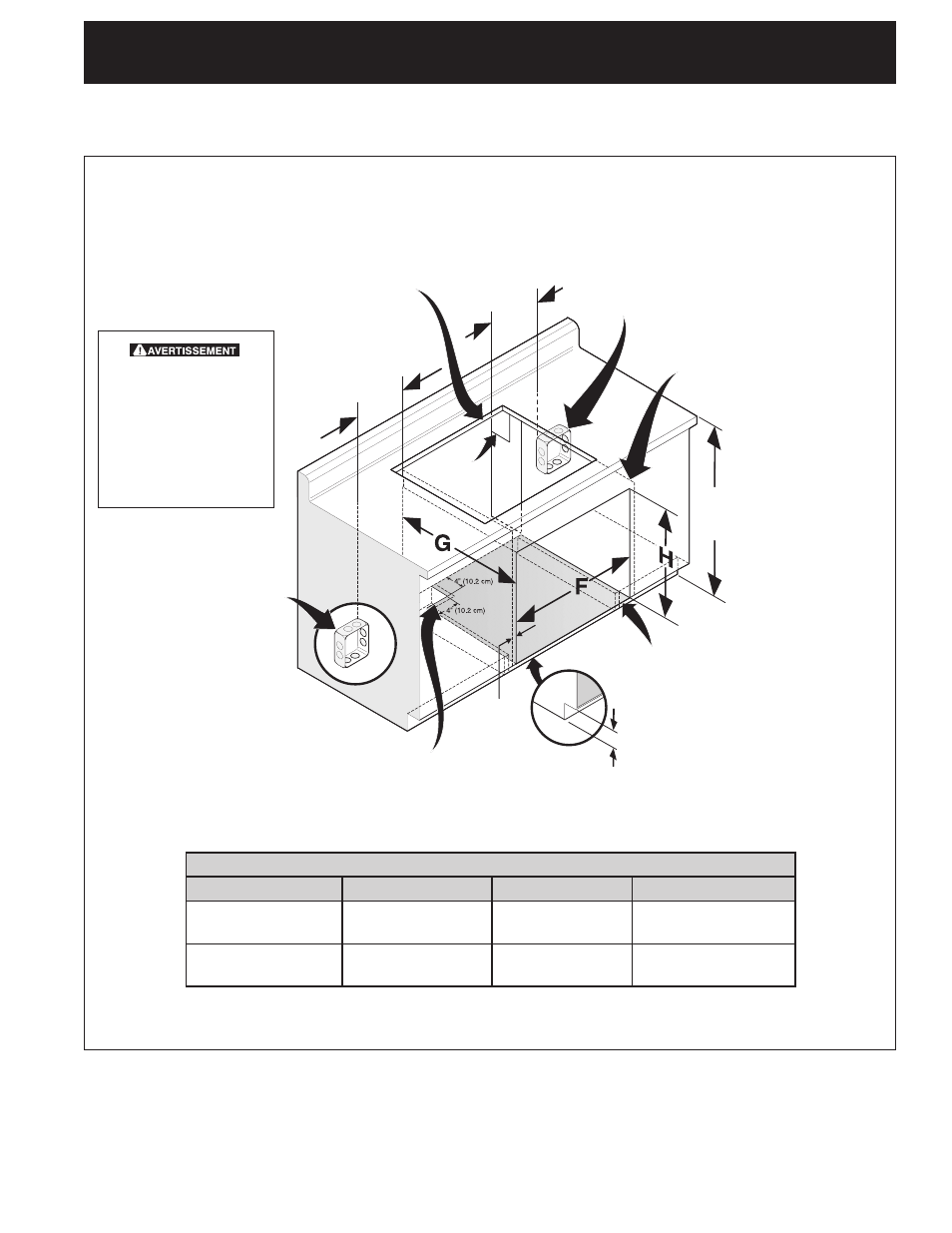

INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À gAZ INSTALLÉE PAR-DESSUS
Approx. 3”
(7.5 cm)
4½” (11.5 cm) Max.
Pour réduire les
risques de blessures
et pour empêcher
le four encastré de
basculer. Utilisez les
supports de fixation
pour retenir le four
encastré à l'armoire.
Utilisez un contre-plaqué de ¾" (1.9
cm) d'épaisseur monté sur deux solives
et à égalité avec le coup-de-pied. la
base doit pouvoir supporter 150 lbs
(68 kg) pour les modèles 27" et 200
lbs (90 kg) pour les modèles 30".
Découpez une ouverture de 4" X 4" (10.2 cm X
10.2 cm), à 2" (5 cm) du côté gauche du plancher
pour la sortie du câble armé de l'appareil vers la
boîte de jonction.
il faut fermer les côtés de
l'habitacle par des panneaux de
bois pour isoler l'appareil des
armoires de chaque côté. la
hauteur de ces panneaux doit
faire en sorte que l'installation
des modèles de tables de
cuisson au dessus soit possible.
Installation typique d'un four encastré électrique sous le comptoir avec une table
de cuisson installée au-dessus
Approx. 3”
(7.5 cm)
Note 1: Découpez une ouverture de 4” x 4” (10.2 X 10.2
cm) pour la sortie du câble armé vers la boîte de jonction.
Voir
Note 1
l'appareil
chevauche
l'ouverture de
1" (2.5cm)
minimum de
chaque côté.
208/240
Volt, boîte
de jonction
pour la
plaque de
cuisson
DIMENSIONS DE L'OUVERTURE
F. LARgEUR g. PROFONDEUR H. HAUTEUR
Four encastré
27’’ (68.6 cm)
24 7 /
8
’’ (63.2 cm) Min.
25¼’’ (64.1 cm) Max.
23½’’ (59.7 cm)
27¼’’ (69.2 cm) Min.
28¼’’ (71.8 cm) Max.
Four encastré
30’’ (76.2 cm)
28½’’ (72.4 cm) Min.
29’’ (73.7 cm) Max.
23½’’ (59.7 cm)
27¼’’ (69.2 cm) Min.
28¼’’ (71.8 cm) Max.
