INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE
14

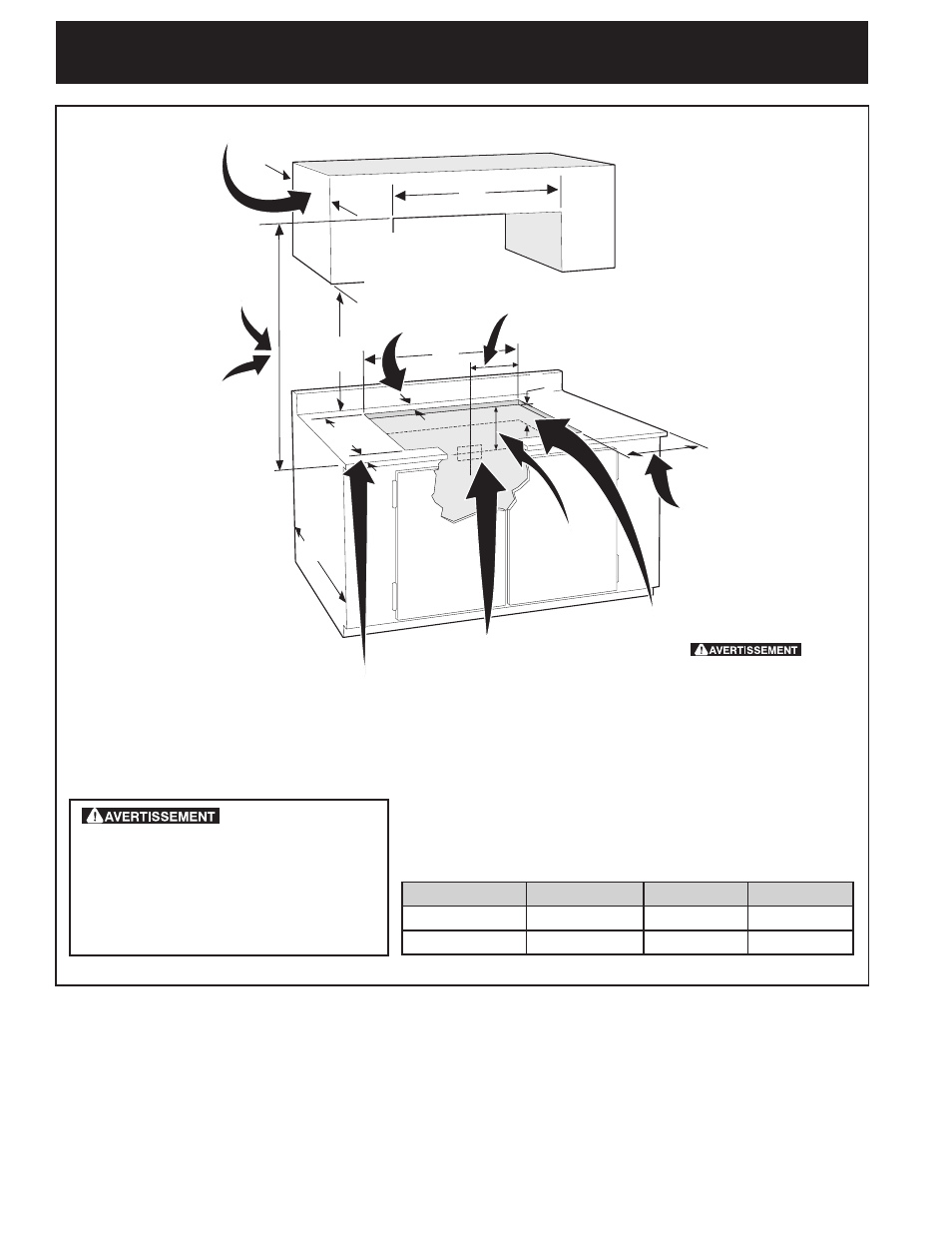

Figure 2 – OUVERTURE DU DÉCOUPAgE DE DESSUS DU COMPTOIR
Pour éliminer les risques
de brûlures ou de feu en allongeant le bras
au-dessus des surfaces de cuisson chaudes, évitez
d’installer des armoires au-dessus de la plaque de
cuisson. si vous devez en installer, il est possible
de réduire le risque en plaçant une hotte pour
cuisinière qui excède horizontalement d’un
minimum de 5" (12.7 cm) la base de l’armoire.
* les lettres sur cette figure réfèrent aux valeurs du tableau de la page précédente sauf pour J, K et L.
I
H
G
A
l’armoire supérieure ne doit pas excéder une
profondeur maximale de 13" (33 cm).
Dégagement minimal de 30"
(76.2 cm) entre le haut de la
surface de cuisson et la base
de l’armoire en bois ou en
métal non protégée.
Minimum de 24" (61 cm)
lorsque la base de l’armoire en
bois ou en métal est protégée
par un celloderme retardateur
de flammes d’un minimum
de 1/8" (0.3 cm) recouvert
d’une feuille de métal MsG
No 28, d’acier inoxydable d’un
minimum de 0.015" (0.4 mm),
d’aluminium de 0.024" (0.6
mm) ou de cuivre de 0.020"
(0.5 mm).
Minimum de 2½" (6.4 cm)
du rebord de découpage au
rebord avant du dessus de
comptoir.
18"
(45.7 cm)
Minimum de
J
du rebord
de la plaque de cuisson
au mur en matériel
inflammable le plus
proche (de chaque côté
de l’appareil).
12"
(30.5 cm)
10"
(25.4 cm)
K
Distance minimale
recommandée entre
le rebord arrière de
découpage et le mur en
matériel combustible le
plus proche du dessus de
comptoir.
24"
(61 cm)
Installez la boîte de jonction
à un emplacement qui sera
facile d'accès et qui ne nuira
pas à l'installation de la table
de cuisson. Nous suggérons
12" (30.48cm) en dessous du
comptoir.
si un tiroir est présent, laissez
10"(25.4cm) d'espace libre en dessous
du comptoir.
Ne rangez jamais des produits
inflammables dans le tiroir.
L
Min.
MODèLE J K L
30’’ (76.2 cm) 7½’’ (19.1 cm) 2’’ (5.1 cm) 30’’ (72.6 cm)
36’’ (91.4 cm) 7½’’ (19.1 cm) 2’’ (5.1 cm) 36’’ (91.4 cm)
