26
Nota:
La altura de la secadora desde la parte superior hasta el piso es de 84,5 cm. Esto incluye la pata niveladora
atornillada al máximo. El cliente puede desatornillarla unos 2,18 cm más, para lograr una altura total de 86,68 cm.
• Cinta de Teflon o sellante de
juntas de tubería (sólo para
secadoras de gas)
• Cuchillo para cortar
• Llave para la tubería (sólo para
secadoras de gas)
• Llave de tuercas
• Nivel
• Destornillador (estándar)
• Cinta aislante
• Llave ajustable
ELEMENTOS PROPORCIONADOS
Sólo para secadora
eléctrica
Sólo para
secadora de gas

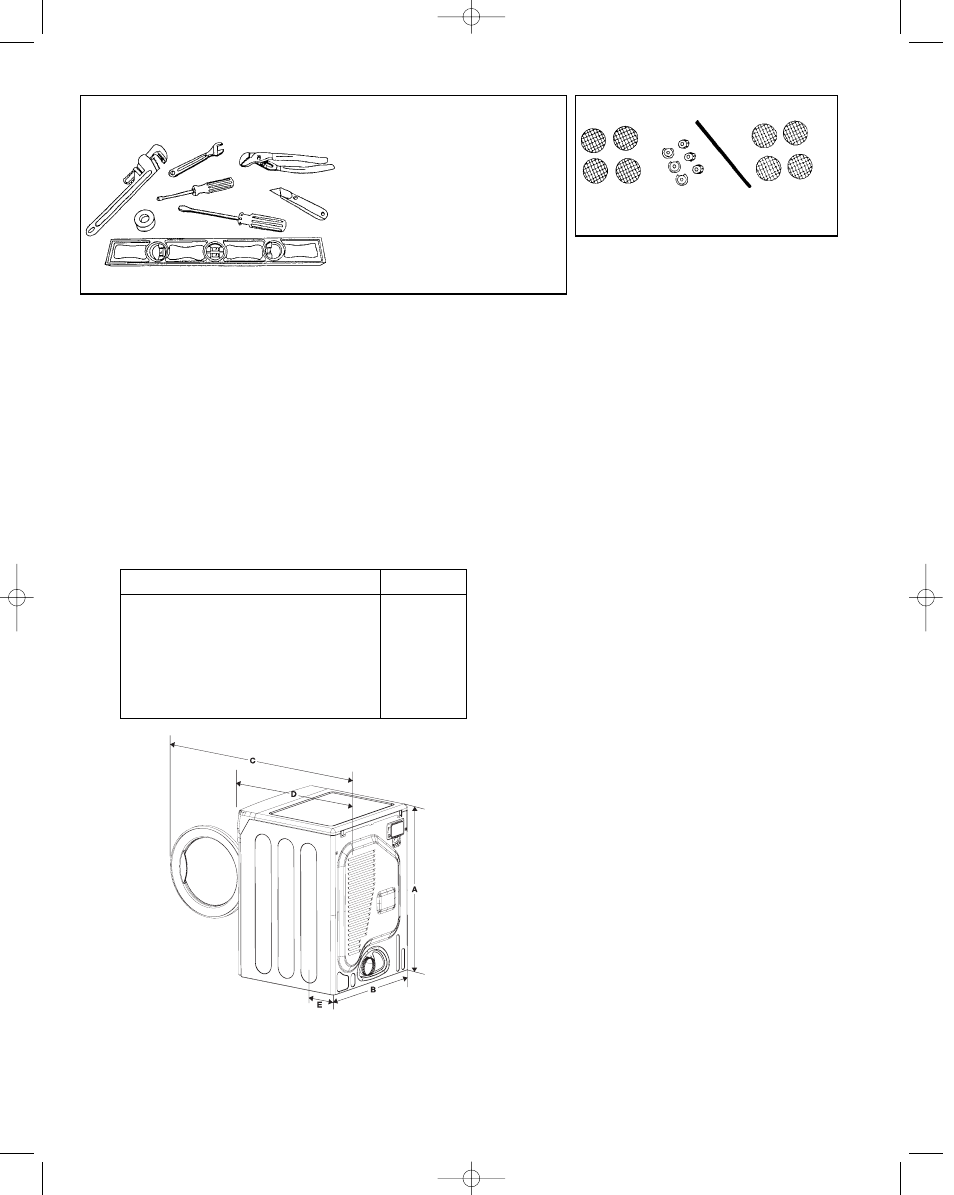

Herramientas necesarias para la instalación
DIMENSIONES DEL GABINETE
La instalación correcta es responsabilidad del propietario.
SIN EMBARGO, LAS VISITAS DE SERVICIO TÉCNICO REALIZADAS COMO RESULTADO DE LA
CONFIGURACIÓN, AJUSTES Y CONEXIONES INCORRECTAS SON RESPONSABILIDAD DEL INSTALADOR.
Asegúrese de que cuenta con todos los elementos necesarios para realizar una instalación correcta.
1. Se necesita una TOMA DE ENERGÍA ELÉCTRICA CON CONEXIÓN A TIERRA Consulte la sección
Requisitos del sistema de energía eléctrica.
2. CABLE DE ALIMENTACIÓN para secadoras eléctricas (excepto en Canadá).
3. Las CONDUCCIONES DE GAS (si es una secadora de gas) deben cumplir las normas nacionales y locales.
4. El SISTEMA DE ESCAPE: debe ser un conducto de escape de metal rígido o un conducto de escape de metal flexible.
Consulte la sección Requisitos de escape.
7200 series
A. Altura
B. Anchura
C. Profundidad con la puerta de la secadora abierta 90°
D. Profundidad
E. Ubicación del orificio de ventilación inferior:
desde la parte posterior hasta el centro del
orificio.
Orificio de ventilación lateral: desde la parte
posterior hasta el centro del orificio
PULGADAS (CM)
38" (96.5)
27" (68.6)
46-7/16"(123.0)
28"(71.0)
7-1/2"(19)
8-1/2"(21.6)
