22
CONNEXIONS À UN CIRCUIT À TROIS CONDUCTEURS
1. Dévissez la vis centrale de la plaque à bornes.
2. Connectez le conducteur neutre (blanc ou fil central) du cordon d'alimentation à la borne de
raccordement centrale de couleur argent de la plaque à bornes. Serrez la vis.
3. Connectez les autres conducteurs aux vis extérieures de la plaque à bornes. Serrez les vis.
4. Serrez les vis du serre-câble.
5. Introduisez la patte du couvercle de la plaque à bornes dans la fente du panneau arrière de
la sécheuse. Fixez le couvercle à l'aide de la vis de retenue.

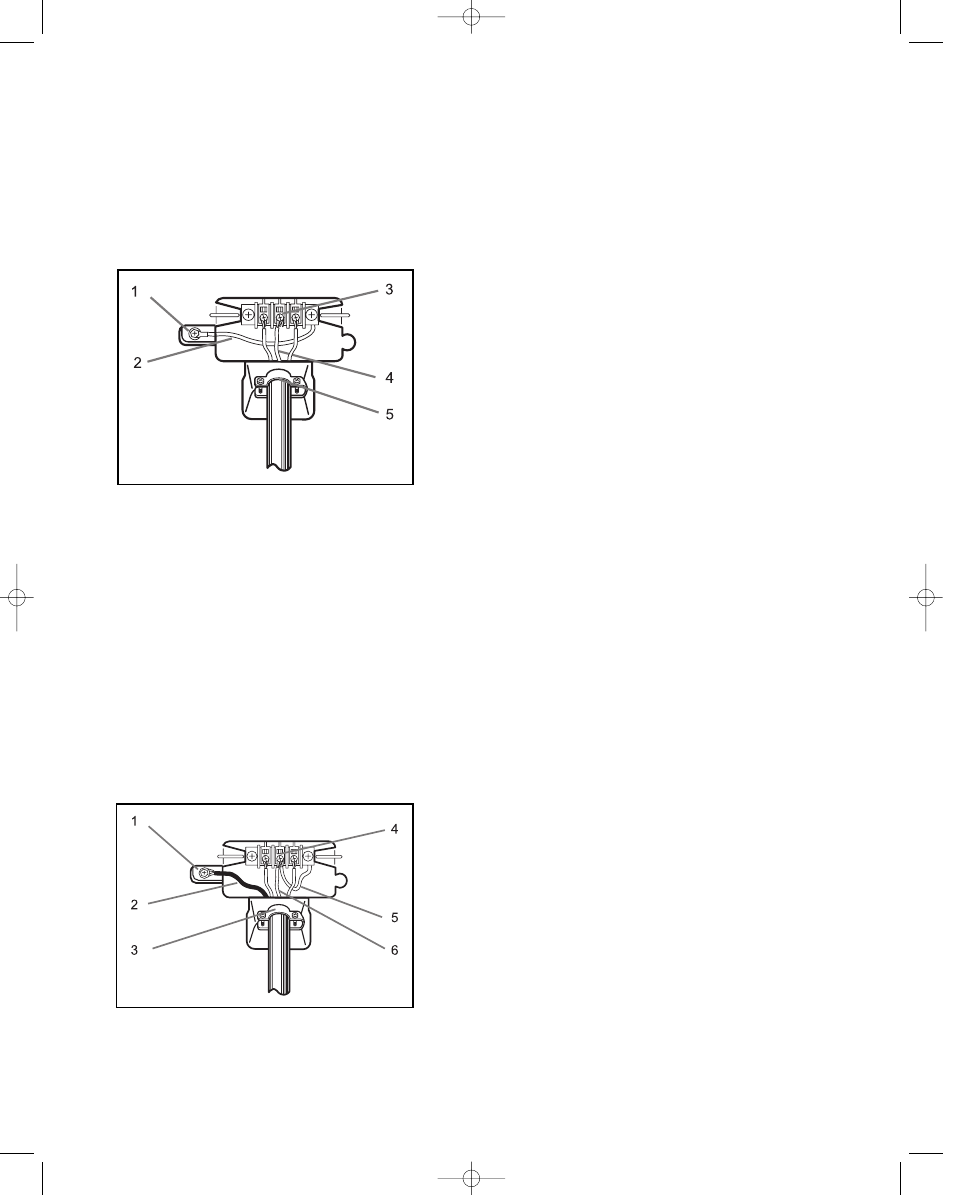

1. Cosse de mise à la terre externe
2. Conducteur de mise à la terre du neutre (vert/jaune)
3. Vis centrale de couleur argent de la plaque à bornes
4. Conducteur neutre (blanc ou fil central)
5. Serre-câble homologué UL de 1,9 cm (3/4 po)
AVERTISSEMENT: Si vous convertissez un circuit électrique à quatre conducteurs en un
circuit à trois conducteurs, la tresse de mise à la terre doit être reconnectée au support de la
plaque à bornes pour mettre à la terre le bâti de la sécheuse au conducteur neutre.
CONNEXIONS À UN CIRCUIT À QUATRE CONDUCTEURS
1. Retirez la vis centrale de la plaque à bornes.
2. Connectez le conducteur de terre (vert ou nu) du cordon d'alimentation à la vis du
conducteur de mise à la terre externe.
3. Branchez le conducteur neutre (blanc ou fil central) du cordon d'alimentation et le
conducteur de mise à la terre de l'appareil (vert avec bandes jaunes) à la vis centrale de la
plaque à bornes.
4. Connectez les autres conducteurs aux vis extérieures de la plaque à bornes. Serrez les vis.
5. Serrez les vis du serre-câble.
6. Introduisez la patte du couvercle de la plaque à bornes dans la fente du panneau arrière de
la sécheuse. Fixez le couvercle à l'aide de la vis de retenue.
1. Cosse de mise à la terre externe
2. Conducteur vert ou fil de cuivre du cordon
d'alimentation
3. Serre-câble homologué UL de 1,9 cm (3/4 po)
4. Vis centrale de couleur argent de la plaque à bornes
5. Conducteur de mise à la terre (vert/jaune)
6. Conducteur neutre (blanc ou fil central)
MODÈLES DESTINÉS À L'EXPORTATION
Reportez-vous à la dernière page de la notice d'installation.
