TEAR-OFF ABREISSVISIERE siehe Abb. 11
Vor dem Aufbringen des “TEAR-OFF”-Abreißvisiers den Schutzfilm (X) von der Seite aus, die zuerst auf das Visier aufgelegt wird, abziehen.
Die Lasche (A) auf den Stift (B) setzen.
Das Abreißvisier bis zum gegenüberliegenden Stift (D) ziehen und die zweite Lasche daran befestigen (Y). Dabei das Abreißvisier gleichzeitig
gegen den Helm drücken, um das Entstehen von Luftblasen zu vermeiden und eine perfekte Haftung zu garantieren.
Auf diese Weise können auch mehrere Abreißvisiere übereinander geklebt werden.
VISIERSCHARNIER
Entfernung
Entfernen Sie das Visier, wie oben beschrieben. Lösen Sie dann die Schrauben, mit denen das Visierscharnier befestigt ist, nehmen Sie die
Schrauben und anschließend das Scharnier von der Kalotte ab.
Montage
Die Scharniere sind nicht austauschbar. Die Montageseiten sind durch einen in die Rückseite des Scharniers eingeprägten Buchstaben
gekennzeichnet (L: linke Seite des getragenen Helms - R: rechte Seite des getragenen Helms).
Das Scharnier auf die Kalotte setzen, die Schrauben einsetzen und anziehen.
61
GEBRAUCH und PFLEGE DE

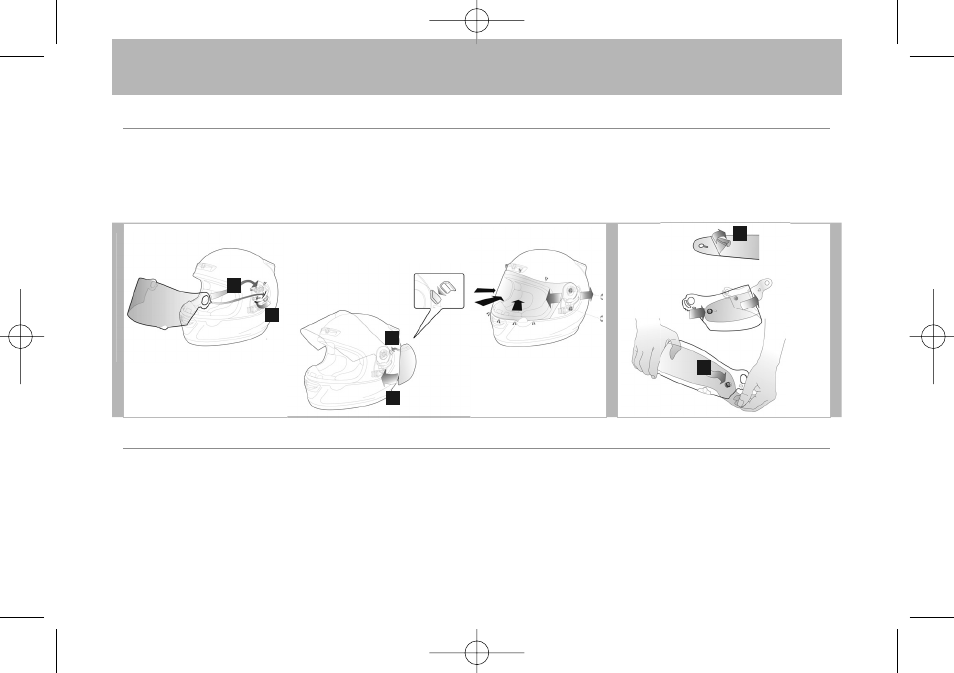

Abbildung 10
C
A
B
D
F
E G
A
B
C
D
H
X
Y
Z
Z
X
Y
Abbildung 11
