VISIERA
La visiera deve essere periodicamente pulita e controllata. La presenza di sporco e/o di
graffi profondi sulla superficie della visiera può essere causa di riflessi di luce anomali o
aberrazioni, che diminuiscono la sicurezza di guida. Sostituire immediatamente la visiera
nel caso si riscontrino tali difetti.

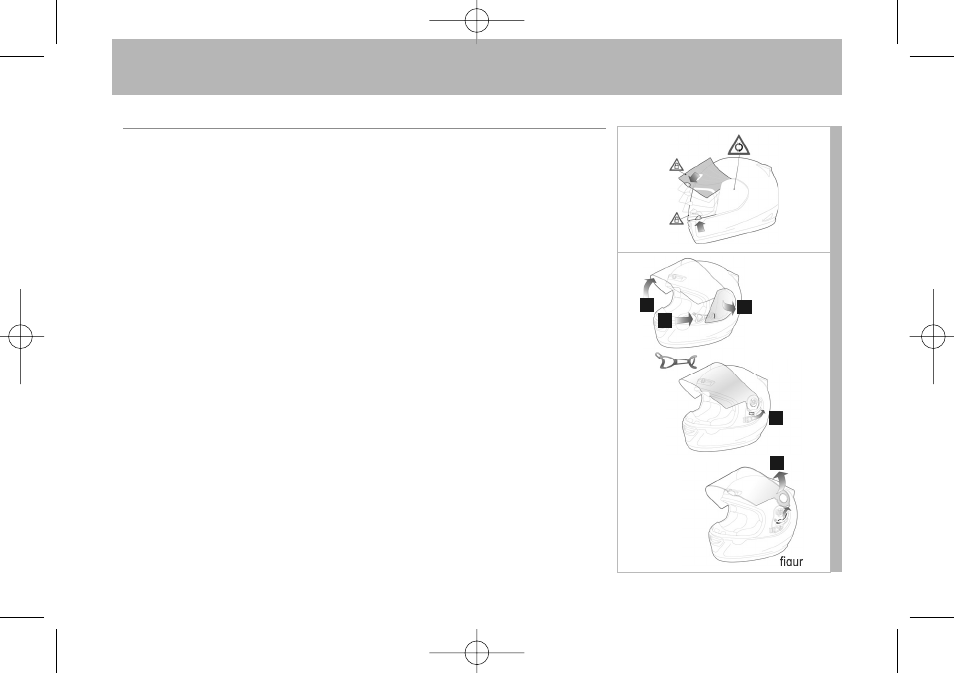

Azionamento vedi figura 8
La visiera deve essere azionata agendo solo sulla leva di sollevamento (A). Evitare di azionarla
agendo sulle altre zone in modo da non causare danneggiamenti accidentali (graffi o rigature) o
sporcare il campo visivo.
Apertura visiera: spingere (X) leggermente verso l’esterno la levetta di sollevamento (A), per
disimpegnare la linguetta di blocco dalla sede ricavata nella guarnizione e sollevarla verso l’alto.
Chiusura visiera: per bloccare la visiera in posizione di fermo, abbassarla (Y) fino a che la
linguetta (A) sia bloccata all'interno della sede ricavata nella guarnizione.
Sono previste due posizioni di blocco: in posizione di completa chiusura e completa apertura.
Non sono presenti posizioni intermedie di blocco, in quanto APEX è dotato di un sistema di frizionamento
(W). Esso garantisce il fermo visiera in qualsiasi posizione ; esse però dipendono dalla velocità
di percorrenza. Si ricorda che a mezzo in movimento, la visiera deve essere chiusa completamente.
Durante la guida la visiera non deve essere mai lasciata nelle posizioni di apertura; deve
essere sempre bloccata nella posizione di fermo.
Smontaggio
vedi figura 9
Sollevare (X) la visiera fino alla posizione di completa apertura. Inserire (Y) nella fessura (parte
bassa) tra cover e calotta, la chiavetta (A) data in dotazione con il casco. Premere e azionare il
meccanismo interno (B) per lo sgancio del cover kit ; togliere (Z) il cover kit (C). Azionare (senso
antiorario - W) la levetta in plastica trasparente (D) che blocca la visiera, fino allo scatto che
indica che è possibile togliere la stessa. Estrarre (K) la visiera, disimpegnando le linguette (E)
della stessa dalle sedi del meccanismo visiera (F). Ripetere l’operazione sul lato opposto.
11
USO e MANUTENZIONE IT
figura 8
figura 9
C
B
D
A
Z
W
K
Y
X
E E
F
