Page 11

3-2
DESCRIPTION
OVERALL LENGTH
MODEL NO.
5 INCH
9.50
4185-05
10 INCH
14.50
4185-10
16 INCH
20.50
4185-16
25 INCH
29.50
4185-25
38 INCH
42.50
4185-38
COMPONENT NO.
QTY
ITEM
DESCRIPTION
037193-000
2
1
COVER-END 4184
037194-004
1
2
FAB-COVER 4184 20.50 LG
037195-004
2
3
REFL-4184-10
037197-000
2
4
FAB/ASSY-END REFLECTOR
037603-002
1
5
FAB-COVER SAFETY 4184-16
054979-027
2
6
SCRW-PH 4-40X1 SST PH
054979-105
8
7
SCRW-PH 10-32X1/4 SST PH
054979-123
10
8
SCRW-PH 10-32X.5 PH SS SEMS-IN
055029-002
2
9
WASHER-FLAT #4 SST
055307-017
2
10
NUT-HEX 4-40 SST
055310-017
2
11
WASHER-SPLIT,#6,SST
055455-011
4
12
WASHER-LOCK #10 INT ZI
055729-004
1
13
PLUG-BUTTON,7/8 DIA.
060512-001
1
14
STRAIN RELIEF-BUSHING
095180-006
2
15
LABEL-THERMAL/BARCODE (2X1)
098901-001
1
16
LABEL-HOT SURFACE UL IEC 5041
100571-001
2
17
TERMINAL BLOCK CERAMIC 2P 10A
103390-004
1
18
LAMP-QIH240-2000/V CER.END
106690-002
1
19
CABLE-14/3 TEFLON JACKET 200°C
***
***
***
***
*** DENOTES PART NUMBERS LISTED ARE FOR MODEL 4185-10.
CONSULT FACTORY FOR PART NUMBER CORRESPONDING TO
YOUR MODEL.
7
REF
1
2
2
1
3
2
4
2
5
1
6
2
7
8
8
10
9
2
10
2
11
2
12
4
13
1
14
1
17
2
19
1
18
1

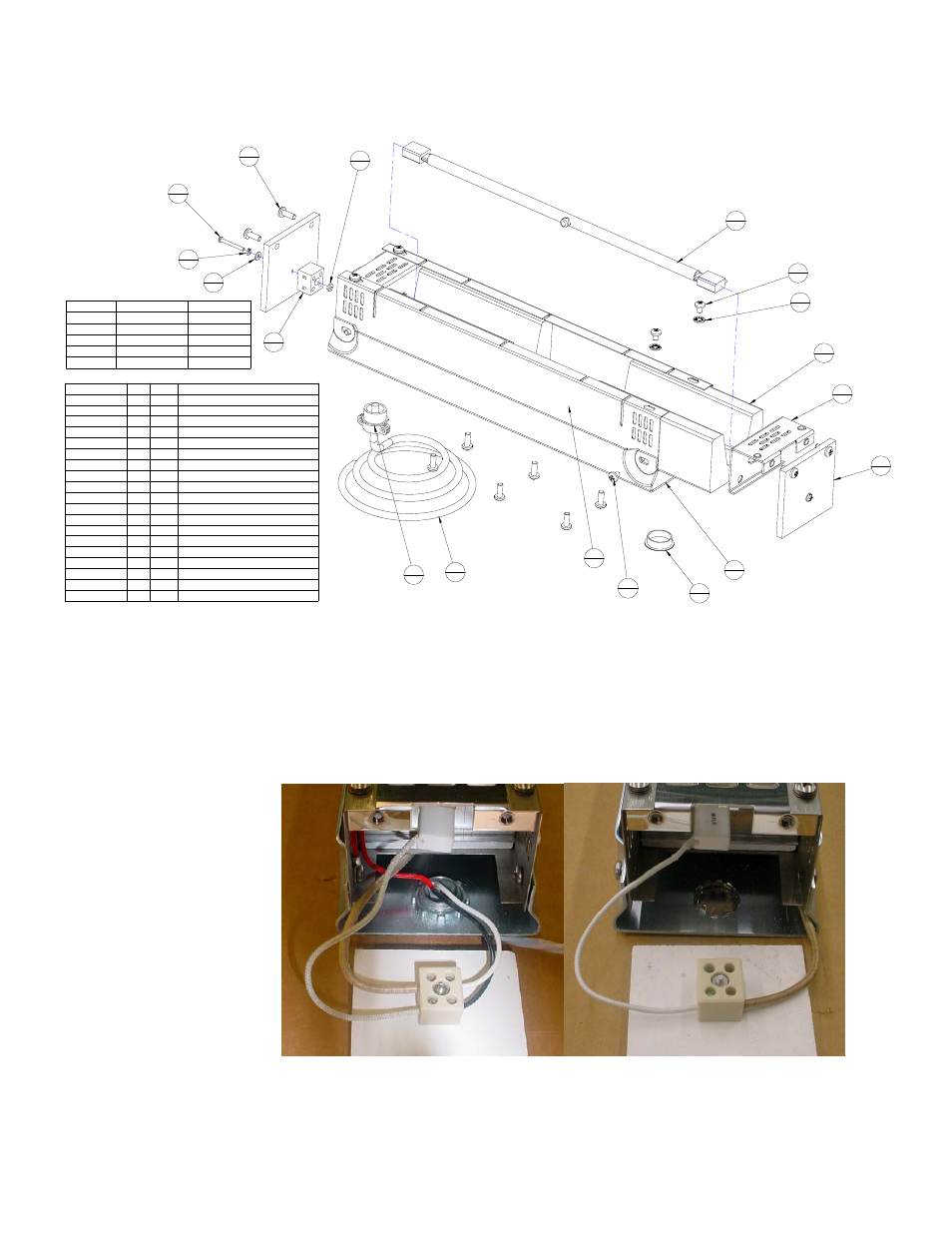

Figure 3-1: Reflector and
Lamp Assembly
